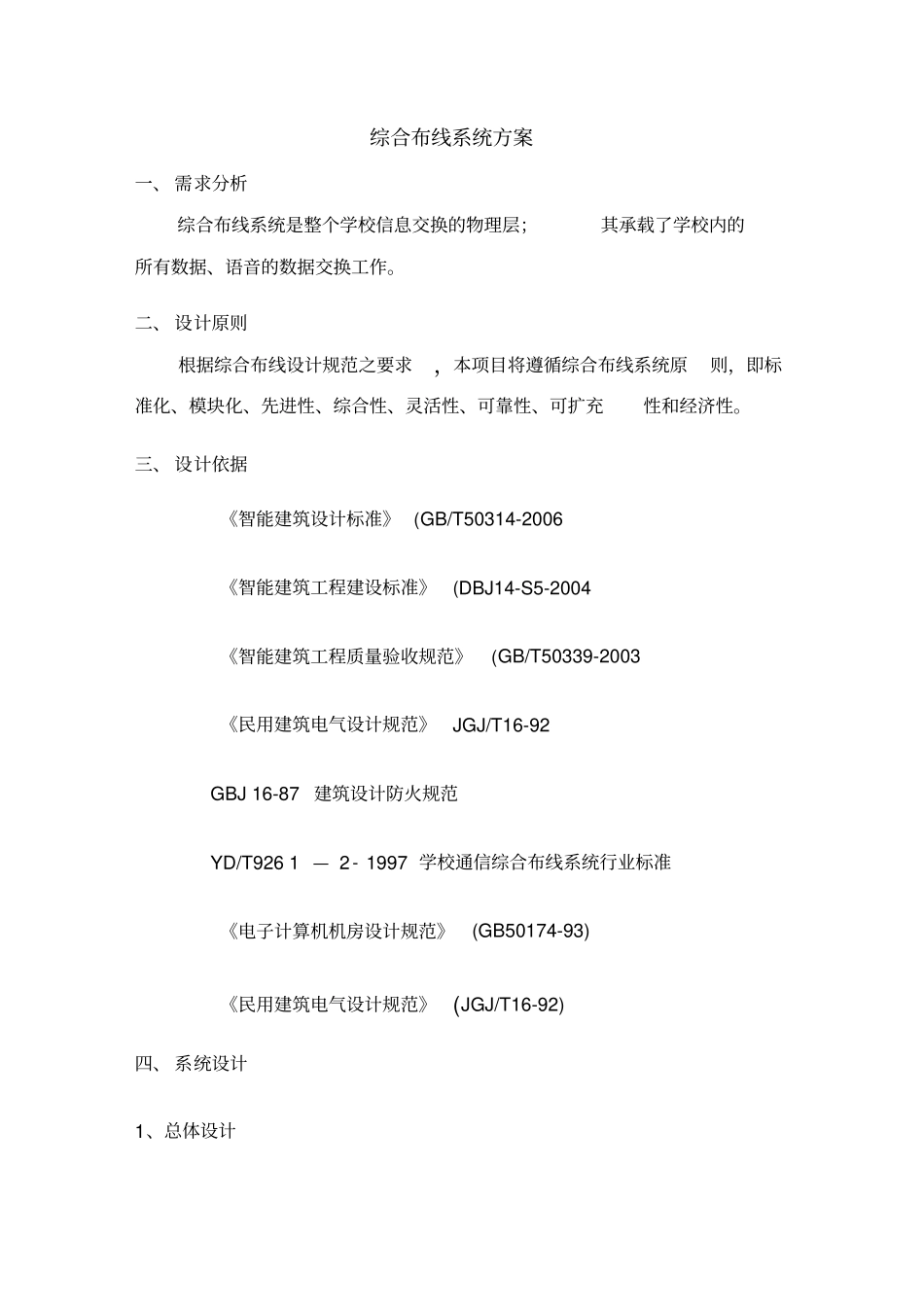

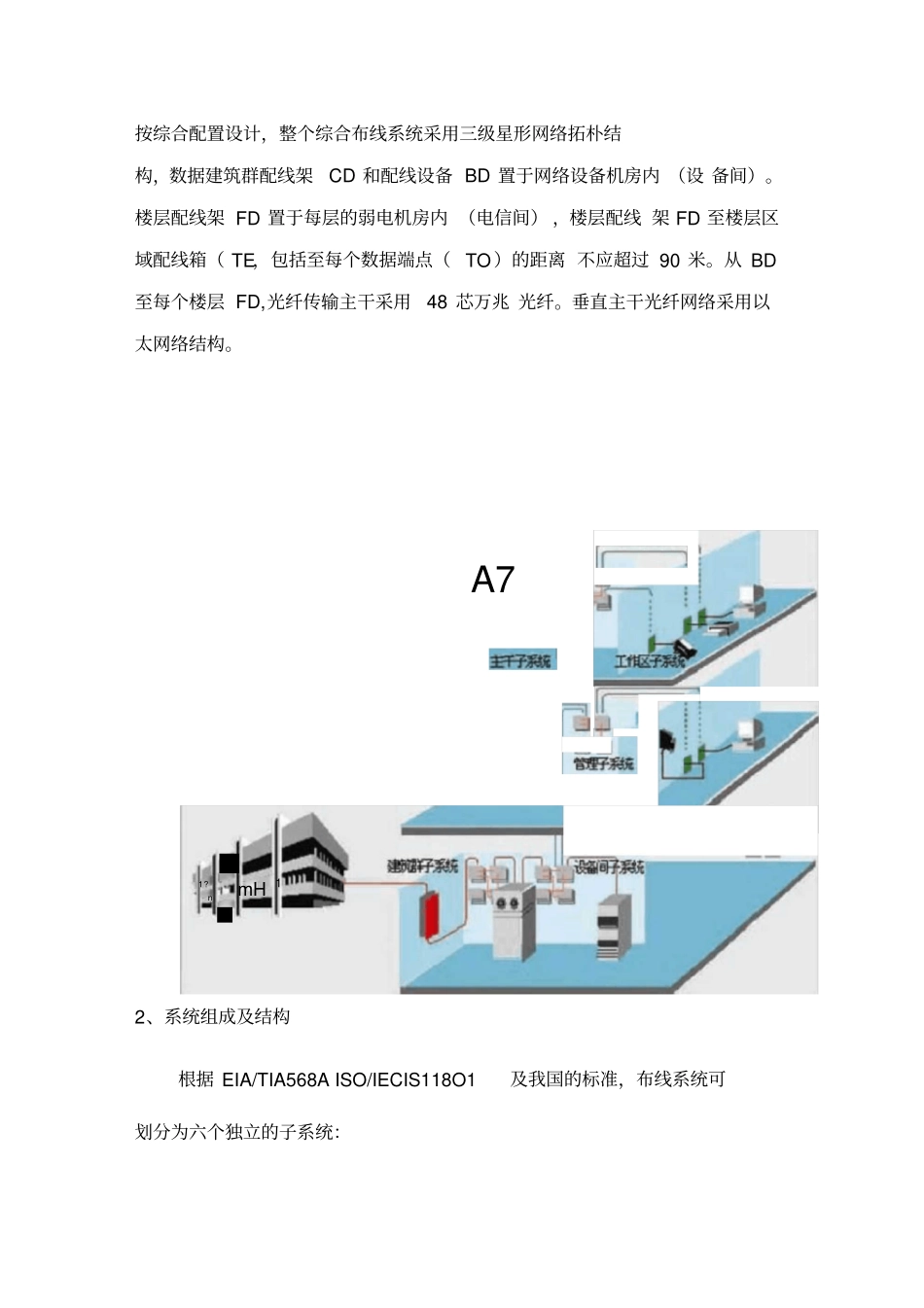

综合布线系统方案一、需求分析综合布线系统是整个学校信息交换的物理层；其承载了学校内的所有数据、语音的数据交换工作。二、设计原则根据综合布线设计规范之要求，本项目将遵循综合布线系统原则，即标准化、模块化、先进性、综合性、灵活性、可靠性、可扩充性和经济性。三、设计依据《智能建筑设计标准》(GB/T50314-2006《智能建筑工程建设标准》(DBJ14-S5-2004《智能建筑工程质量验收规范》(GB/T50339-2003《民用建筑电气设计规范》JGJ/T16-92GBJ16-87建筑设计防火规范YD/T9261—2-1997学校通信综合布线系统行业标准《电子计算机机房设计规范》(GB50174-93)《民用建筑电气设计规范》(JGJ/T16-92)四、系统设计1、总体设计本工程利用综合布线系统作为实现各种语音、图像、数据信息交换传递的基础A7■1?nmH1■按综合配置设计，整个综合布线系统采用三级星形网络拓朴结构，数据建筑群配线架CD和配线设备BD置于网络设备机房内（设备间）。楼层配线架FD置于每层的弱电机房内（电信间），楼层配线架FD至楼层区域配线箱（TE，包括至每个数据端点（TO）的距离不应超过90米。从BD至每个楼层FD,光纤传输主干采用48芯万兆光纤。垂直主干光纤网络采用以太网络结构。2、系统组成及结构根据EIA/TIA568AISO/IECIS118O1及我国的标准，布线系统可划分为六个独立的子系统：1）工作区子系统（WorkAreaSubsystem）3）垂直主干子系统(RiserSubsystem)4）设备间子系统(EquipmentSubsystem)5）管理区子系统(AdministrationSubsystem)6）建筑群子系统(CampusSubsystem)工作区子系统布点原则工作区子系统由信息插座延伸到工作站终端的用户连接电缆及适配器组成。对于学校综合布线系统的设计，本方案按照使用功能设置，在每个办公室根据实际需要设置相应数据语音点，确切的信息点配置根据用户的具体需求来设计，并为将来系统的扩展留有适当冗余量。采用光纤到户的设计，租户可根据需要选择运营商，在楼层弱电间内跳接。在楼层办公区（租用办公室）配置多媒体信息箱，户内信息点位由租用业主自行配置。打线方式水平线缆与信息出口的连接有两种打线方式：助：針：瑕也瑁■笆加耳乐普翼XMIT諛因=取腳Eh（匕白/眨1/齢白2//3少砒自4卜、⑶白/械5煉/白G，⑷白/综7\靳白8在本系统的实施中，我们采用T568B连接方法和相应的测试标准。信息点安装学校信息点采用墙面安装方式，在各个楼层的主通道采用金属桥架，从金属桥架到各个房间采用钢管进行连接，从吊顶到墙面插座采用埋管的方式。RJ45埋入式信息插座与其旁边电源插座应保持20cm的距离，信息插座和电源插座的低边沿线距地板水平面30cm。如下图所示：效果图栏息出口总平宜理T568A佶息出口国Li疥h般救谄■音晟⑵科；羅据XMT帶询=?SRECT568B熟端连接子事瓮崔惮水平布线子系统水平线缆用量水平布线子系统主要由水平电缆组成。水平线缆的用量按下式计算：水平线缆平均长度=（max距离+min距离）-2X+端接容限（铜缆6m,光纤10m）线缆箱数二信息点数*水平线缆平均长度/305m水平线缆布线方式由通信电缆井内配线架采用金属线槽敷设到吊顶内，用金属管沿墙暗敷设至工作区，如下图示:大对数电缆或光纤粗钢筋配线架配线架主机房11I
