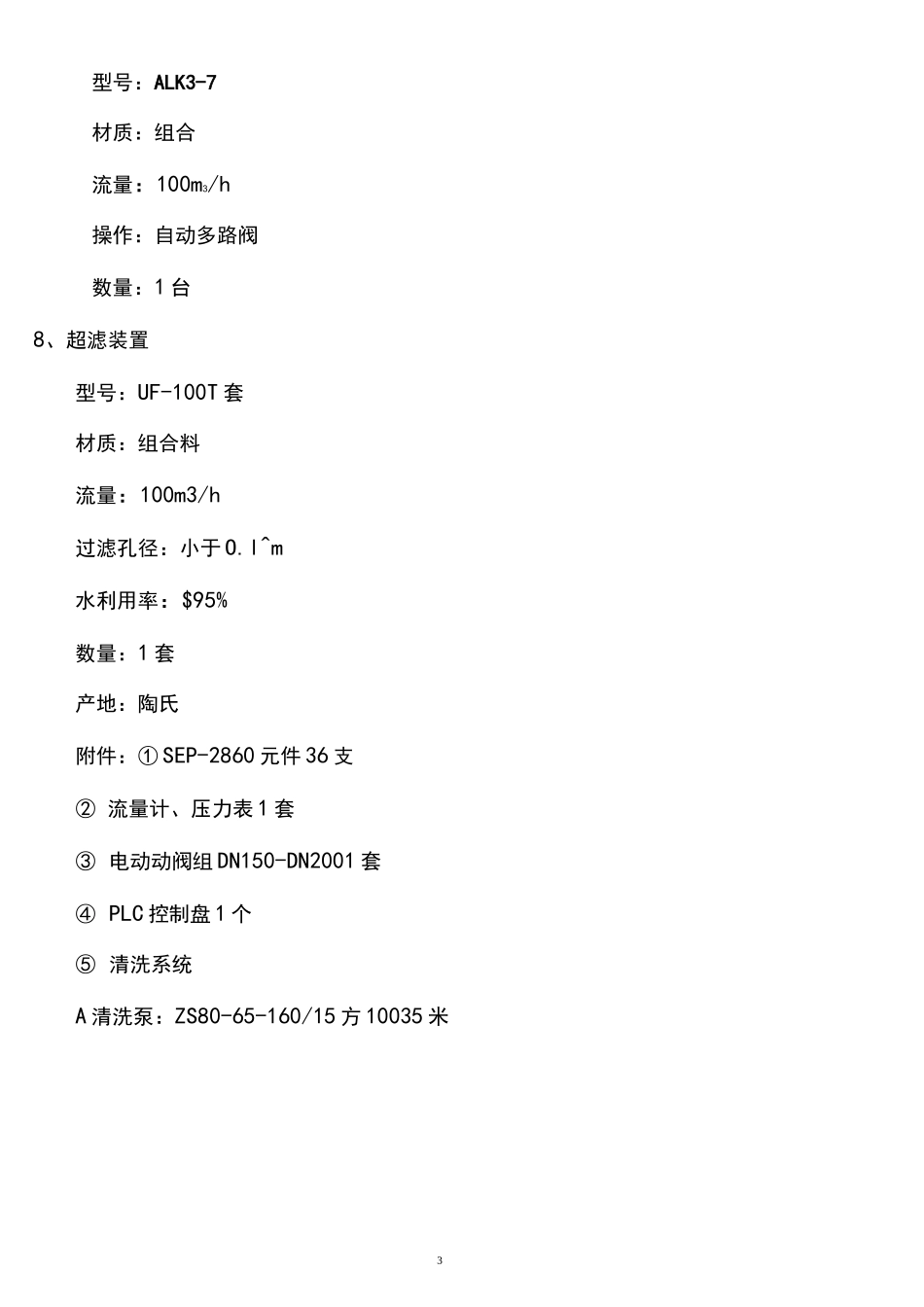

1100fw/h中水回用系统一、设计条件1、进水水质按满足广东省一级排放标准考虑,最高COD不超过120mg/L。2、出水水质按满足中水回用标准考虑。3、设计水量按产水100m3/h进行设计。二、工艺流程系统工艺流程原水T原水泵T臭氧氧化池T混凝沉淀池T多介质过滤器T盘式过滤器T全自动超滤装置T超滤水箱T用水池三、工艺单元说明1、原水池(预留水位传感器接口)客户自备有效容积:300m3停留时间:2小时2、原水泵型号:ZS80-65-160/15材质:不锈钢流量:100m3/h扬程:35m功率:15KW50HZ2包括:进出口球阀、止回阀数量:2台(一备一用)3、臭气反应池客户自备有效容积:150fw停留时间:1小时材质:钢砼防腐4、臭气制备装置根据贵司提供的数据,处理有机污水每小时150吨水,由此得出最小需要臭氧产量(折合成100%纯臭氧)20kg/h的高浓度臭氧发生器,即4台5kg/h臭氧发生器。主要设备:5kg臭氧发生器,4套。配套气源,4套。臭氧混合系统1套。5、混凝沉淀器能力:100m3/h,直径3600mm材质:碳钢防腐数量:1台6、多介质过滤器能力:100m3/h,直径3200mm材质:碳钢防腐数量:1台7、盘式过滤器3型号:ALK3-7材质:组合流量:100m3/h操作:自动多路阀数量:1台8、超滤装置型号:UF-100T套材质:组合料流量:100m3/h过滤孔径:小于O.l^m水利用率:$95%数量:1套产地:陶氏附件:①SEP-2860元件36支②流量计、压力表1套③电动动阀组DN150-DN2001套④PLC控制盘1个⑤清洗系统A清洗泵:ZS80-65-160/15方10035米4型号:GM0050流量:0-50L/h扬程:70M数量:1套产地:美国米顿罗公司(MILTONROY)附件:①PE-200L加药桶②DN1/4UPVC止回阀,连接件CEB加碱装置型号:GM0050流量:0-50L/h扬程:70M数量:1套产地:美国米顿罗公司(MILTONROY)附件:①PE-200L加药桶②DN1/4UPVC止回阀,连接件(1台)1套)(1台)1套)B清洗过滤器40寸*30芯C清洗水箱PE-10000L9、超滤反洗水泵型号:ZS100-80-160/15材质:SUS304不锈钢流量:200m3扬程:17m功率:15KW包括:进出口球阀、止回阀数量:1台10、CEB加氧化剂装置12、CEB加酸装置型号:GM0050流量:0-50L/h扬程:70M数量:1套产地:美国米顿罗公司(MILTONROY)附件:①PE-200L加药桶(1台)②DN1/4UPVC止回阀,连接件(1套)13、回用水池客户自备,建议容积在2小时以上。14、系统内部连接管件及阀门规格:DN150、DN200材质:不锈钢数量:1套5产地:广州15、系统电器控制盘规格:HJ20GK包括:压力控制器,泵的开关控制、水位控制、运行指示等产地:广州四、工程投资估算序号设备名称规格型号材质产地单位数量金额(万元)1原水池客户自备座102回用水池客户自备座103原水泵ZS80-65-160/15不锈钢南方台21.6564臭氧制备系统5kg组合件广^州套4280.405气源配套系统5kg组合件广^州套4360.806臭氧混合系统配套组合件广^州套160.207混凝沉淀器100m3/h碳钢防腐天源台16.508多介质过滤器100m3/h碳钢防腐天源台15.869盘式过滤器SK-7玻璃钢广东台114.0010超滤装置UF-100组合料广东套183.5011清洗系统广东套12.1012超滤反洗泵ZS100-80-160/15不锈钢南方台10.7413杀菌剂加药系统GM0050组合美国套12.8014杀菌剂加药系统GM0050组合美国套12.8015杀菌剂加药系统GM0050组合美国套12.8016混凝加药装置配套组合天源套25.6017系统连接管件DN250-65UPVC广东套18.0018电控系统西门子PLC6.5019其它配件3.5020安装费用35.5021调试费用35.5022运输费用5.00合计一923.75税金8%73.90工程总价997.65五、盘式过滤器介绍本过滤器由3英寸的过滤头为基本单元组成组合式过滤器,其过滤元件由一组带沟槽的聚丙烯塑料盘构成,利用相邻的盘片之间的沟槽纹交叉点实现对固体颗粒的拦截。过滤时过滤盘片处于压紧自锁状态,任意相邻盘片之间的沟槽都以网状交叉接触。每套设备全自动7运行,连续不间断出水。反洗根据压差和运行时间自动进行,当压差或时间达到设定值时控制器按一定顺序逐个启动反洗,清洗完毕后立即投入使用。反洗过程过滤单元轮流交替运行。反洗时,其中一组进、出水阀关闭,排污阀打开,其它组的出水反向进入这组过滤单元,由于水压促使盘片松开,同时反洗水沿切线方向冲向过滤盘片,冲洗过程仅需几秒...
