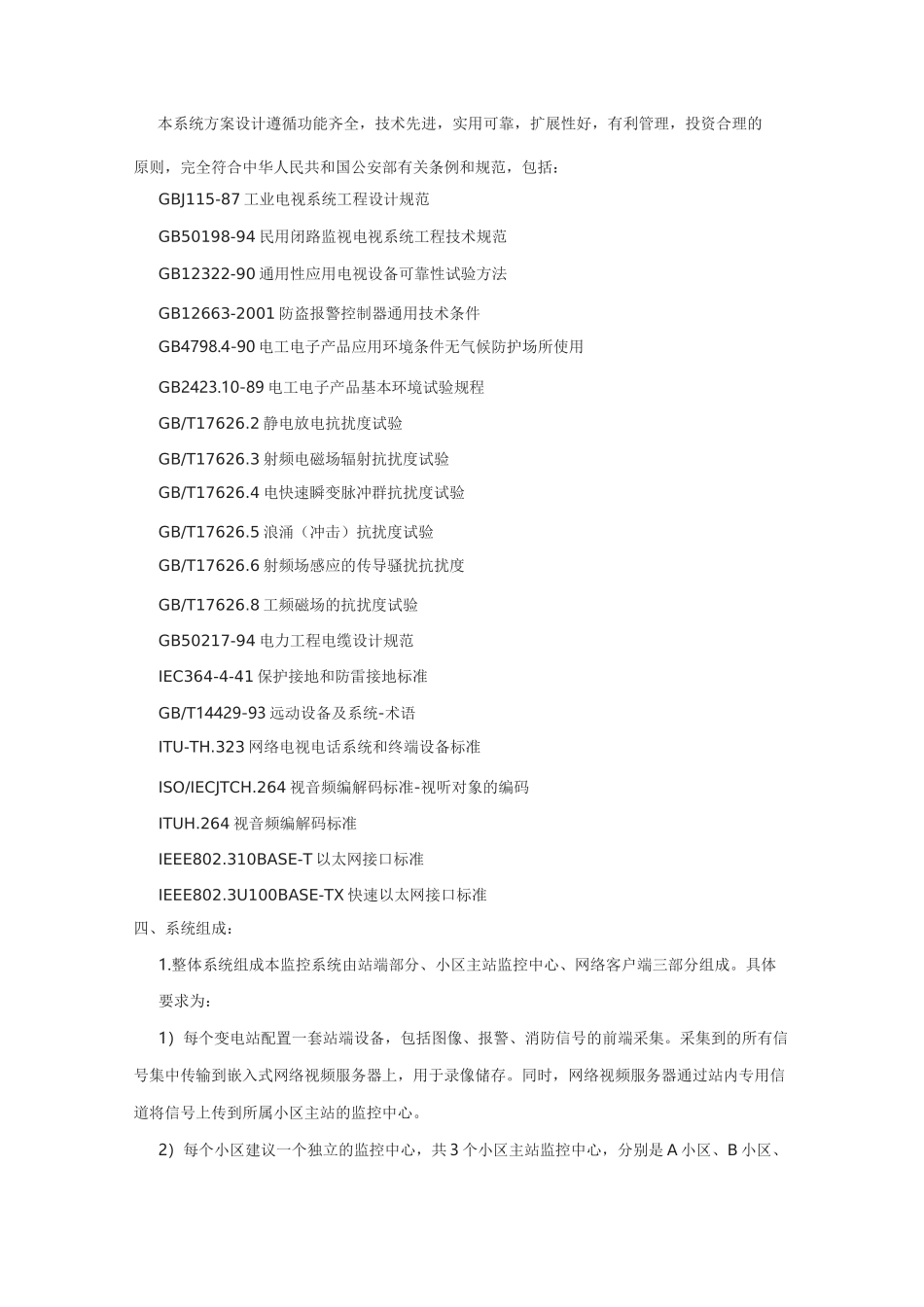

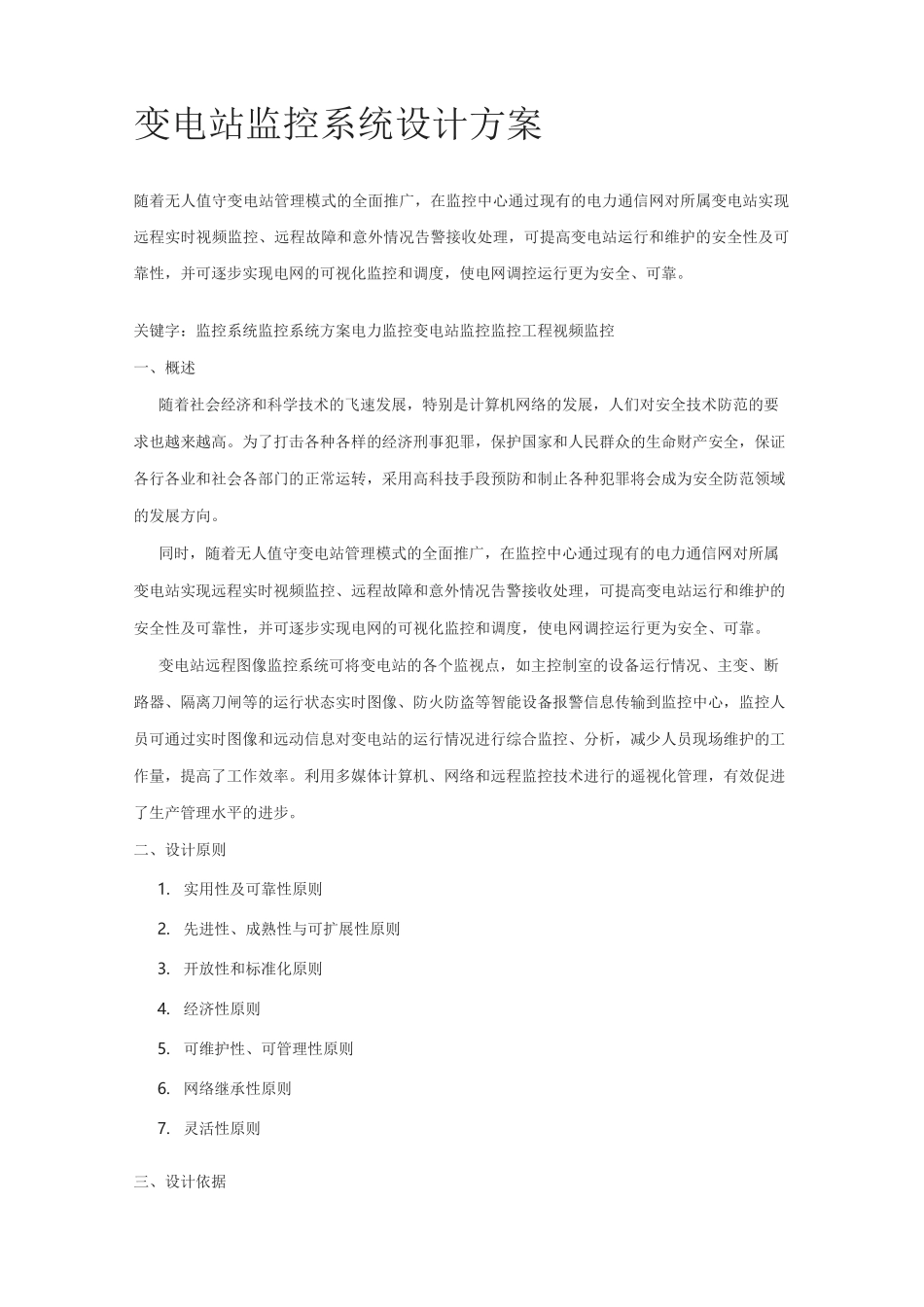

变电站监控系统设计方案随着无人值守变电站管理模式的全面推广，在监控中心通过现有的电力通信网对所属变电站实现远程实时视频监控、远程故障和意外情况告警接收处理，可提高变电站运行和维护的安全性及可靠性，并可逐步实现电网的可视化监控和调度，使电网调控运行更为安全、可靠。关键字：监控系统监控系统方案电力监控变电站监控监控工程视频监控一、概述随着社会经济和科学技术的飞速发展，特别是计算机网络的发展，人们对安全技术防范的要求也越来越高。为了打击各种各样的经济刑事犯罪，保护国家和人民群众的生命财产安全，保证各行各业和社会各部门的正常运转，采用高科技手段预防和制止各种犯罪将会成为安全防范领域的发展方向。同时，随着无人值守变电站管理模式的全面推广，在监控中心通过现有的电力通信网对所属变电站实现远程实时视频监控、远程故障和意外情况告警接收处理，可提高变电站运行和维护的安全性及可靠性，并可逐步实现电网的可视化监控和调度，使电网调控运行更为安全、可靠。变电站远程图像监控系统可将变电站的各个监视点，如主控制室的设备运行情况、主变、断路器、隔离刀闸等的运行状态实时图像、防火防盗等智能设备报警信息传输到监控中心，监控人员可通过实时图像和远动信息对变电站的运行情况进行综合监控、分析，减少人员现场维护的工作量，提高了工作效率。利用多媒体计算机、网络和远程监控技术进行的遥视化管理，有效促进了生产管理水平的进步。二、设计原则1.实用性及可靠性原则2.先进性、成熟性与可扩展性原则3.开放性和标准化原则4.经济性原则5.可维护性、可管理性原则6.网络继承性原则7.灵活性原则三、设计依据本系统方案设计遵循功能齐全，技术先进，实用可靠，扩展性好，有利管理，投资合理的原则，完全符合中华人民共和国公安部有关条例和规范，包括：GBJ115-87工业电视系统工程设计规范GB50198-94民用闭路监视电视系统工程技术规范GB12322-90通用性应用电视设备可靠性试验方法GB12663-2001防盗报警控制器通用技术条件GB4798.4-90电工电子产品应用环境条件无气候防护场所使用GB2423.10-89电工电子产品基本环境试验规程GB/T17626.2静电放电抗扰度试验GB/T17626.3射频电磁场辐射抗扰度试验GB/T17626.4电快速瞬变脉冲群抗扰度试验GB/T17626.5浪涌（冲击）抗扰度试验GB/T17626.6射频场感应的传导骚扰抗扰度GB/T17626.8工频磁场的抗扰度试验GB50217-94电力工程电缆设计规范IEC364-4-41保护接地和防雷接地标准GB/T14429-93远动设备及系统-术语ITU-TH.323网络电视电话系统和终端设备标准ISO/IECJTCH.264视音频编解码标准-视听对象的编码ITUH.264视音频编解码标准IEEE802.310BASE-T以太网接口标准IEEE802.3U100BASE-TX快速以太网接口标准四、系统组成：1.整体系统组成本监控系统由站端部分、小区主站监控中心、网络客户端三部分组成。具体要求为：1）每个变电站配置一套站端设备，包括图像、报警、消防信号的前端采集。采集到的所有信号集中传输到嵌入式网络视频服务器上，用于录像储存。同时，网络视频服务器通过站内专用信道将信号上传到所属小区主站的监控中心。2）每个小区建议一个独立的监控中心，共3个小区主站监控中心，分别是A小区、B小区、C小区。每个小区主站监控中心要求对下属所有变电站的站端设备（信号）进行集中管理，同时,根据需要可授权部分网络客户端用户进行网络远程监控，其监控视频源由监控中心的视频工作站进行转发。3）网络客户端用户必须登陆监控中心的服务器，输入用户名和密码，完成身份验证后方可实现远程监控。3.A小区小区内共有11个变电站，具体分布及监控点配置要求（略）：1）站端设备：包括图像采集部分、报警采集设备、网络视频服务器三部分（共11个变电站）图像采集部分：9台高速球、40台室外中速球、61台室内云台一体摄像机（或小球）、4台室外云台一体摄像机。报警采集设备：26个烟感探测器（电缆间6个）、12对红外光束对射探测器。网络视频服务器：A小区共11个变电站，共需要12台网络视频服务器。2）小区主站监控中心设备中心服务器：用于对小区内所有变电站的站端设备管理、用户管理、用户权限管理、系统...
