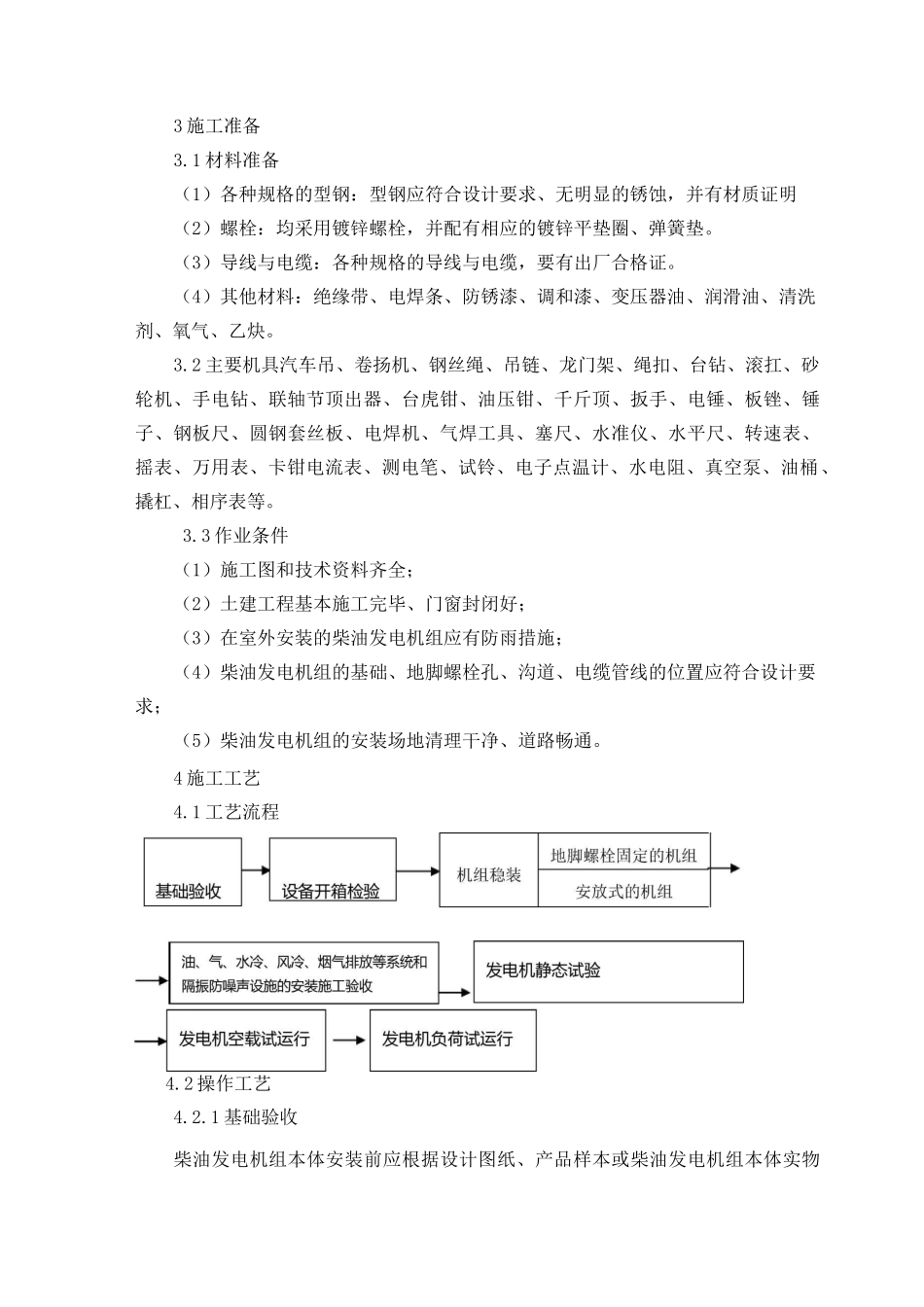

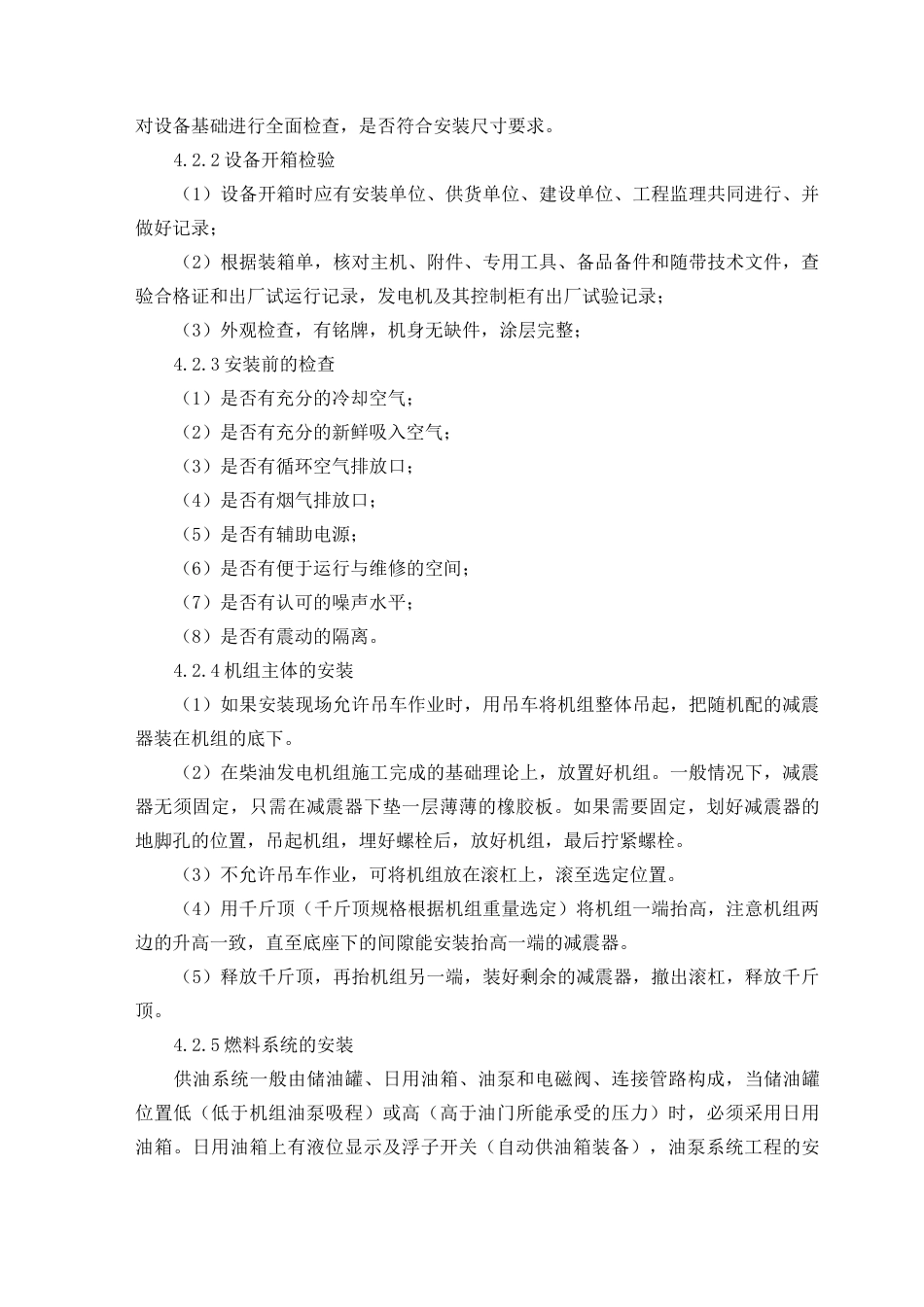

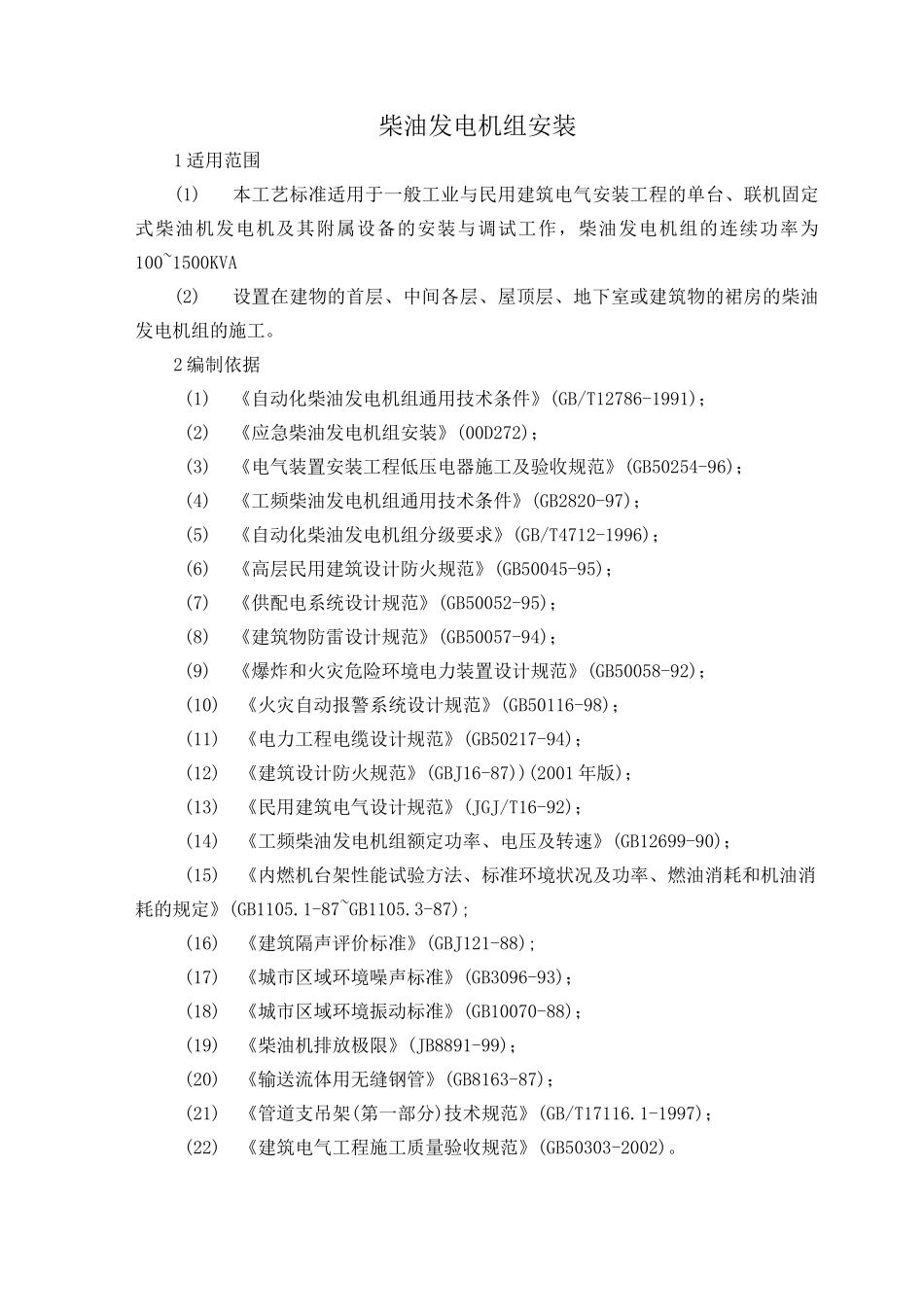

柴油发电机组安装1适用范围(1)本工艺标准适用于一般工业与民用建筑电气安装工程的单台、联机固定式柴油机发电机及其附属设备的安装与调试工作，柴油发电机组的连续功率为100~1500KVA(2)设置在建物的首层、中间各层、屋顶层、地下室或建筑物的裙房的柴油发电机组的施工。2编制依据(1)《自动化柴油发电机组通用技术条件》(GB/T12786-1991)；(2)《应急柴油发电机组安装》(00D272)；(3)《电气装置安装工程低压电器施工及验收规范》(GB50254-96)；(4)《工频柴油发电机组通用技术条件》(GB2820-97)；(5)《自动化柴油发电机组分级要求》(GB/T4712-1996)；(6)《高层民用建筑设计防火规范》(GB50045-95)；(7)《供配电系统设计规范》(GB50052-95)；(8)《建筑物防雷设计规范》(GB50057-94)；(9)《爆炸和火灾危险环境电力装置设计规范》(GB50058-92)；(10)《火灾自动报警系统设计规范》(GB50116-98)；(11)《电力工程电缆设计规范》(GB50217-94)；(12)《建筑设计防火规范》(GBJ16-87))(2001年版)；(13)《民用建筑电气设计规范》(JGJ/T16-92)；(14)《工频柴油发电机组额定功率、电压及转速》(GB12699-90)；(15)《内燃机台架性能试验方法、标准环境状况及功率、燃油消耗和机油消耗的规定》(GB1105.1-87~GB1105.3-87);(16)《建筑隔声评价标准》(GBJ121-88);(17)《城市区域环境噪声标准》(GB3096-93)；(18)《城市区域环境振动标准》(GB10070-88)；(19)《柴油机排放极限》(JB8891-99)；(20)《输送流体用无缝钢管》(GB8163-87)；(21)《管道支吊架(第一部分)技术规范》(GB/T17116.1-1997)；(22)《建筑电气工程施工质量验收规范》(GB50303-2002)。3施工准备3.1材料准备（1）各种规格的型钢：型钢应符合设计要求、无明显的锈蚀，并有材质证明（2）螺栓：均采用镀锌螺栓，并配有相应的镀锌平垫圈、弹簧垫。（3）导线与电缆：各种规格的导线与电缆，要有出厂合格证。（4）其他材料：绝缘带、电焊条、防锈漆、调和漆、变压器油、润滑油、清洗剂、氧气、乙炔。3.2主要机具汽车吊、卷扬机、钢丝绳、吊链、龙门架、绳扣、台钻、滚扛、砂轮机、手电钻、联轴节顶出器、台虎钳、油压钳、千斤顶、扳手、电锤、板锉、锤子、钢板尺、圆钢套丝板、电焊机、气焊工具、塞尺、水准仪、水平尺、转速表、摇表、万用表、卡钳电流表、测电笔、试铃、电子点温计、水电阻、真空泵、油桶、撬杠、相序表等。3.3作业条件（1）施工图和技术资料齐全；（2）土建工程基本施工完毕、门窗封闭好；（3）在室外安装的柴油发电机组应有防雨措施；（4）柴油发电机组的基础、地脚螺栓孔、沟道、电缆管线的位置应符合设计要求；（5）柴油发电机组的安装场地清理干净、道路畅通。4施工工艺4.1工艺流程4.2操作工艺4.2.1基础验收柴油发电机组本体安装前应根据设计图纸、产品样本或柴油发电机组本体实物对设备基础进行全面检查，是否符合安装尺寸要求。4.2.2设备开箱检验（1）设备开箱时应有安装单位、供货单位、建设单位、工程监理共同进行、并做好记录；（2）根据装箱单，核对主机、附件、专用工具、备品备件和随带技术文件，查验合格证和出厂试运行记录，发电机及其控制柜有出厂试验记录；（3）外观检查，有铭牌，机身无缺件，涂层完整；4.2.3安装前的检查（1）是否有充分的冷却空气；（2）是否有充分的新鲜吸入空气；（3）是否有循环空气排放口；（4）是否有烟气排放口；（5）是否有辅助电源；（6）是否有便于运行与维修的空间；（7）是否有认可的噪声水平；（8）是否有震动的隔离。4.2.4机组主体的安装（1）如果安装现场允许吊车作业时，用吊车将机组整体吊起，把随机配的减震器装在机组的底下。（2）在柴油发电机组施工完成的基础理论上，放置好机组。一般情况下，减震器无须固定，只需在减震器下垫一层薄薄的橡胶板。如果需要固定，划好减震器的地脚孔的位置，吊起机组，埋好螺栓后，放好机组，最后拧紧螺栓。（3）不允许吊车作业，可将机组放在滚杠上，滚至选定位置。（4）用千斤顶（千斤顶规格根据机组重量选定）将机组一端抬高，注意机组两边的升高一致，直至底座下的间隙能安装抬高一端的减震器。（5）释放千斤顶，再抬机组另一端，装好...
