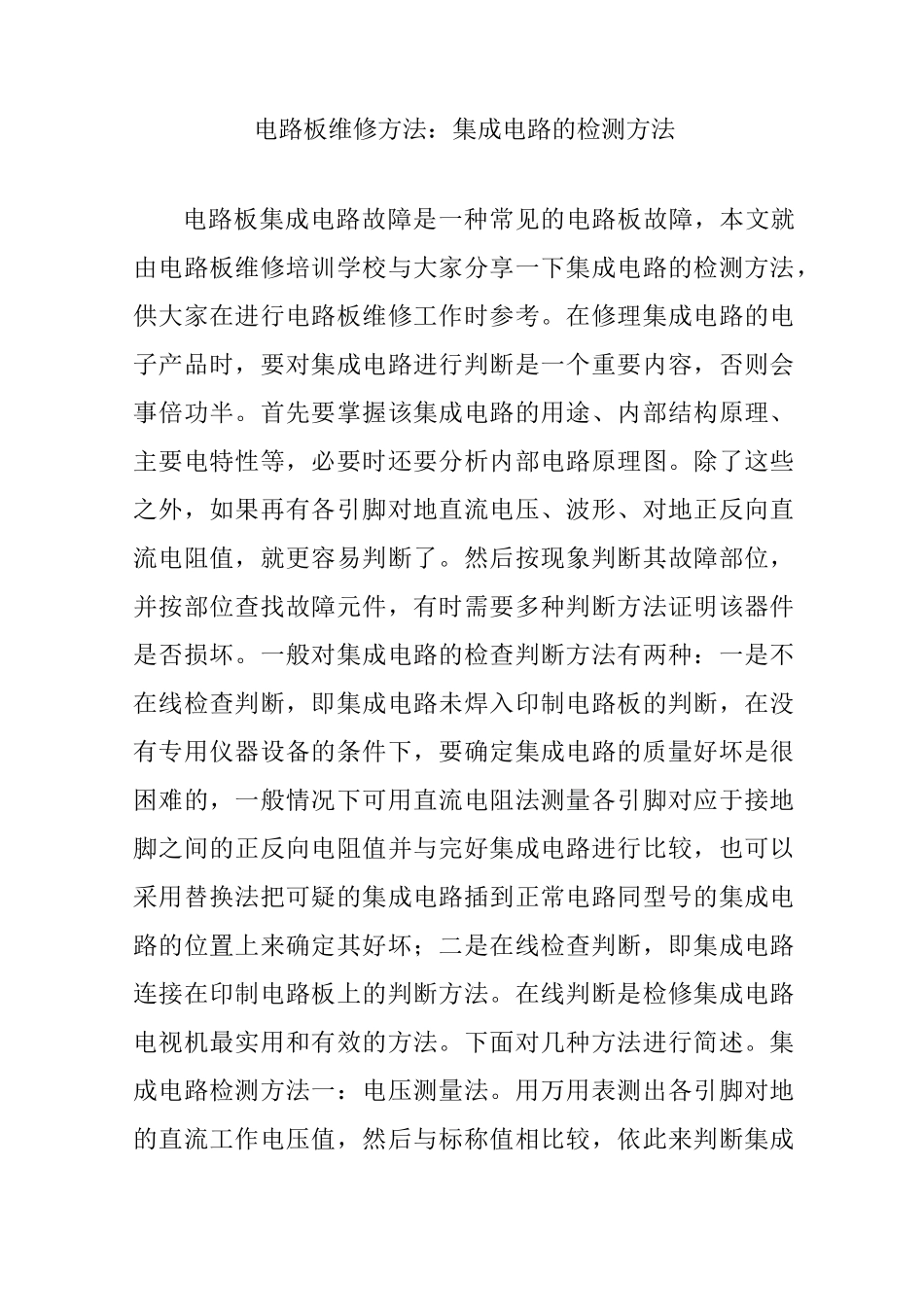

电路板维修方法:集成电路的检测方法_第1页
1/6

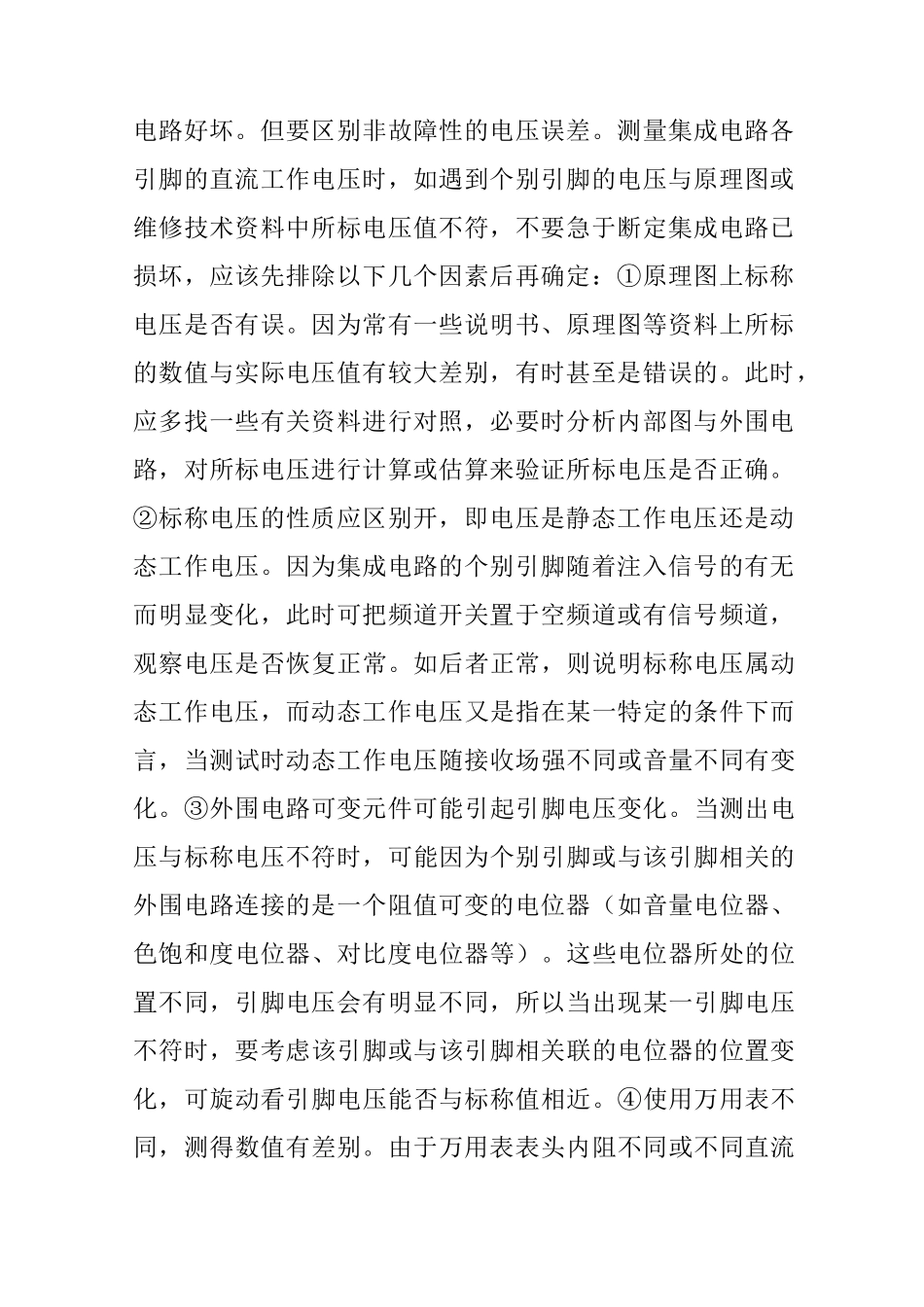

电路板维修方法:集成电路的检测方法_第2页
2/6

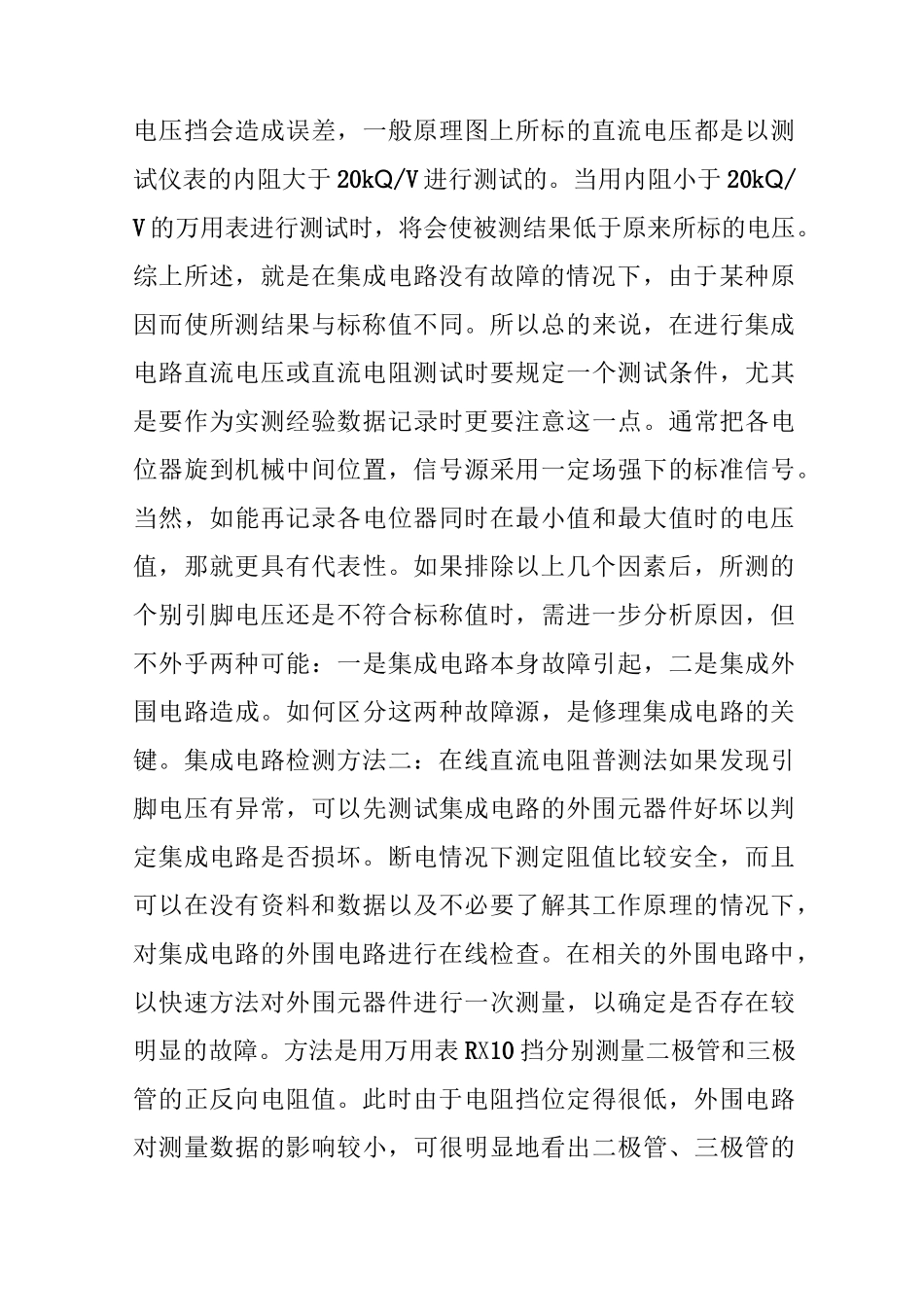

电路板维修方法:集成电路的检测方法_第3页
3/6
电路板维修方法:集成电路的检测方法电路板集成电路故障是一种常见的电路板故障,本文就由电路板维修培训学校与大家分享一下集成电路的检测方法,供大家在进行电路板维修工作时参考。在修理集成电路的电子产品时,要对集成电路进行判断是一个重要内容,否则会事倍功半。首先要掌握该集成电路的用途、内部结构原理、主要电特性等,必要时还要分析内部电路原理图。除了这些之外,如果再有各引脚对地直流电压、波形、对地正反向直流电阻值,就更容易判断了。然后按现象判断其故障部位,并按部位查找故障元件,有时需要多种判断方法证明该器件是否损坏。一般对集成电路的检查判断方法有两种:一是不在线检查判断,即集成电路未焊入印制电路板的判断,在没有专用仪器设备的条件下,要确定集成电路的质量好坏是很困难的,一般情况下可用直流电阻法测量各引脚对应于接地脚之间的正反向电阻值并与完好集成电路进行比较,也可以采用替换法把可疑的集成电路插到正常电路同型号的集成电路的位置上来确定其好坏;二是在线检查判断,即集成电路连接在印制电路板上的判断方法。在线判断是检修集成电路电视机最实用和有效的方法。下面对几种方法进行简述。集成电路检测方法一:电压测量法。用万用表测出各引脚对地的直流工作电压值,然后与标称值相比较,依此来判断集成电路好坏。但要区别非故障性的电压误差。测量集成电路各引脚的直流工作电压时,如遇到个别引脚的电压与原理图或维修技术资料中所标电压值不符,不要急于断定集成电路已损坏,应该先排除以下几个因素后再确定:①原理图上标称电压是否有误。因为常有一些说明书、原理图等资料上所标的数值与实际电压值有较大差别,有时甚至是错误的。此时,应多找一些有关资料进行对照,必要时分析内部图与外围电路,对所标电压进行计算或估算来验证所标电压是否正确。②标称电压的性质应区别开,即电压是静态工作电压还是动态工作电压。因为集成电路的个别引脚随着注入信号的有无而明显变化,此时可把频道开关置于空频道或有信号频道,观察电压是否恢复正常。如后者正常,则说明标称电压属动态工作电压,而动态工作电压又是指在某一特定的条件下而言,当测试时动态工作电压随接收场强不同或音量不同有变化。③外围电路可变元件可能引起引脚电压变化。当测出电压与标称电压不符时,可能因为个别引脚或与该引脚相关的外围电路连接的是一个阻值可变的电位器(如音量电位器、色饱和度电位器、对比度电位器等)。这些电位器所处的位置不同,引脚电压会有明显不同,所以当出现某一引脚电压不符时,要考虑该引脚或与该引脚相关联的电位器的位置变化,可旋动看引脚电压能否与标称值相近。④使用万用表不同,测得数值有差别。由于万用表表头内阻不同或不同直流电压挡会造成误差,一般原理图上所标的直流电压都是以测试仪表的内阻大于20kQ/V进行测试的。当用内阻小于20kQ/V的万用表进行测试时,将会使被测结果低于原来所标的电压。综上所述,就是在集成电路没有故障的情况下,由于某种原因而使所测结果与标称值不同。所以总的来说,在进行集成电路直流电压或直流电阻测试时要规定一个测试条件,尤其是要作为实测经验数据记录时更要注意这一点。通常把各电位器旋到机械中间位置,信号源采用一定场强下的标准信号。当然,如能再记录各电位器同时在最小值和最大值时的电压值,那就更具有代表性。如果排除以上几个因素后,所测的个别引脚电压还是不符合标称值时,需进一步分析原因,但不外乎两种可能:一是集成电路本身故障引起,二是集成外围电路造成。如何区分这两种故障源,是修理集成电路的关键。集成电路检测方法二:在线直流电阻普测法如果发现引脚电压有异常,可以先测试集成电路的外围元器件好坏以判定集成电路是否损坏。断电情况下测定阻值比较安全,而且可以在没有资料和数据以及不必要了解其工作原理的情况下,对集成电路的外围电路进行在线检查。在相关的外围电路中,以快速方法对外围元器件进行一次测量,以确定是否存在较明显的故障。方法是用万用表RX10挡分别测量二极管和三极管的正反向电阻值。此时由于电阻挡位定得很低,外围电路对测量数据的...
