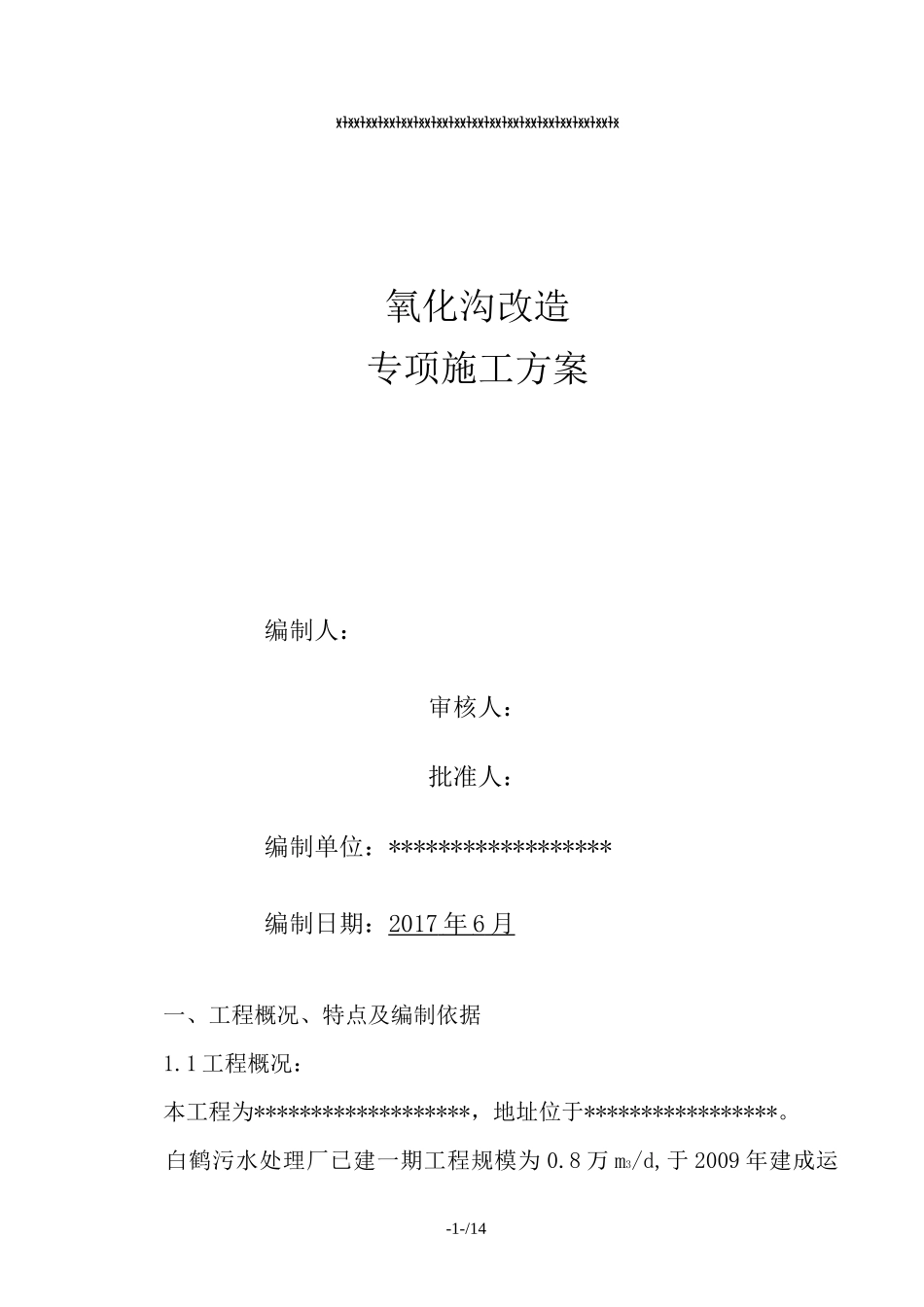

-1-/14vlxvlxvlxvlxvlxvlxvlxvlxvlxvlxvlxvlxvlxvlxvlxvlxXTXXTXXTXXTXXTXXTXXTXXTXXTXXTXXTXXTXXTXXTXXTXXTX氧化沟改造专项施工方案编制人：审核人：批准人：编制单位：******************编制日期：2017年6月一、工程概况、特点及编制依据1.1工程概况：本工程为*******************，地址位于*****************。白鹤污水处理厂已建一期工程规模为0.8万m3/d,于2009年建成运-2-/14行；二期工程规模为1.2万m3/d,于2015年建成运行，出水执行一级B标准。本次提标改造后一、二期出水水质统一执行一级A标准。本方案为本次升级改造工程氧化沟改造专项方案。1.2工程特点：氧化沟改造首先是污泥清理工程，其重点在于污泥的抽取及处理问题，同时应注意在施工过程中污泥中存在的腐蚀性和有害气体，容易造成设备损坏和施工人员身体的伤害，因此要做好充分的思想准备和设备及材料等的应急准备工作。氧化沟现有转碟曝气机长时间阳光照射，造成设备老化，本次改造提标需拆除原有设备，更换新系统射流曝气系统。新设备采用新型复合材料制作而成，耐酸、碱侵蚀，抗腐蚀性和耐磨性显著提高，有效提高使用寿命，氧转移系效率高，通过将射流方向斜着朝向池底，池子的整个深度都被用作供养深度，没有密封问题，当污水处理厂不工作时，水进入空气输送管道，无任何副作用，当设备重新启动时，射流曝气器的夹带作用驱走管子中的液体。工艺实用性强。1.3编制依据：本施工方案严格依据现行施工规范施工。采用的规范清单如下：1）《给水排水管道工程施工及验收规范》（GB50268-2008）2）《电气装置安装工程电缆线路施工及验收规范》（GB50168）3）《电气装置安装工程接地装置施工及验收规范》（GB50169）-3-/144）《城镇排水系统电气与自动化工程技术规程》（CJJ120-2008）5）《建筑施工机械安全使用规范》（JGJ133-2001）6）《施工临时用电安全技术规范》（JGJ46-2005）二、主要工程量本工程为*******************一期、二期氧化沟改造工程，一期氧化沟长53米、宽15.5米；二期氧化沟长57米、宽17.6米。主要工程量：氧化沟原先转碟曝气机及配套设备、电气、管线拆除氧化沟排水清泥；一期氧化沟新增射流循环泵6套、射流曝气器6套及相关配套电气、工艺管线；二期氧化沟新增射流循环泵8套、射流曝气器8套及相关配套电气、工艺管线等。三、施工工序施工准备f氧化沟停水f转碟曝气机拆除f氧化沟池内排水清泥（从1#f2#氧化沟依次进行清理）f池壁开孔f射流曝气器、射流循环泵及配套工艺管线、电气设备安装。四、施工机具选择及施工用水用电4.1经现场勘踏，我方施工临时用电，接污水厂原有配电间，拟在粗细格栅与氧化沟之间设置施工总配电箱，建立现场临时供电系统并遵守供电管理部门的有关规定。-4-/144.2主要施工机械设备有：机械名称数量/单位功率/用途150污泥泵3+3（备用）7.5KW/台50鼓风机2+2（备用）1KW/台罐车4辆输送污泥小货车1辆装运杂物机动车1辆应急专用220V、380V电箱2套接电12V转换设备1套作业灯4只照明小型铲车1辆铲泥用吊车1辆吊装铲车等脚手架按需eio0污泥泵3台（备用3台），功率为7.5KW/台；山50鼓风机2台（备用2台），功率为1KW/台；输送污泥的罐车4辆；高峰期同时使用的主要电机设备用用电量为50KW。4.3现场临时供电采用TN-S系统，施工现场用电采用绝缘三相五线制，用电设备采用三级配电二级保护，做到一机、一闸、一箱、一漏电保护器。室外照明、机械设备动力线路均设专线供电。为防止在施工期间遇突然停电而给施工带来影响，拟在现场设置一台200kw的柴油发电机组作备用电源。-5-/144.4现场供水本工程的用水部位主要是污泥稀释、输送泵清洗及调试。经现场勘踏，现场供水我方将从污水处理厂出水终端抽取用水，建立现场临时供水系统。五、主要分部分项施工方法5.1污泥稀释工艺：污泥稀释前，需将氧化沟中的大部分水排出，只留200厚左右表层水，采用人工进行搅拌，以确保污泥的和易性，同时保证抽取前不至于风干固化。当污泥厚度过大，和易性较差时，向氧化沟内冲水稀释并加以搅拌，确保污泥的可泵性。5.2输送泵运输工艺：5.2.1污泥稀释后，通过污泥泵将其抽至输送泵内，利用输送泵运输至输送罐车。5...
