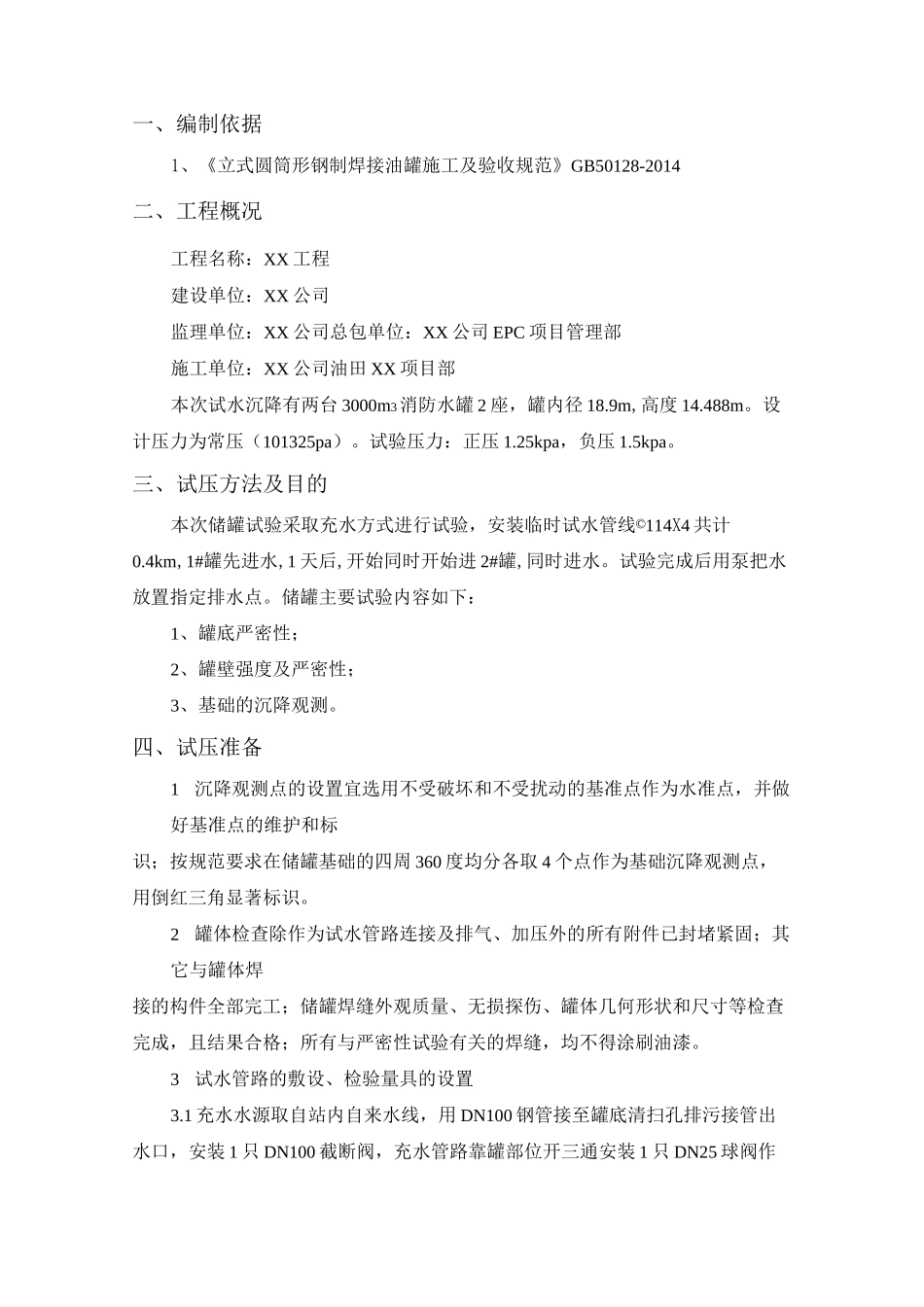

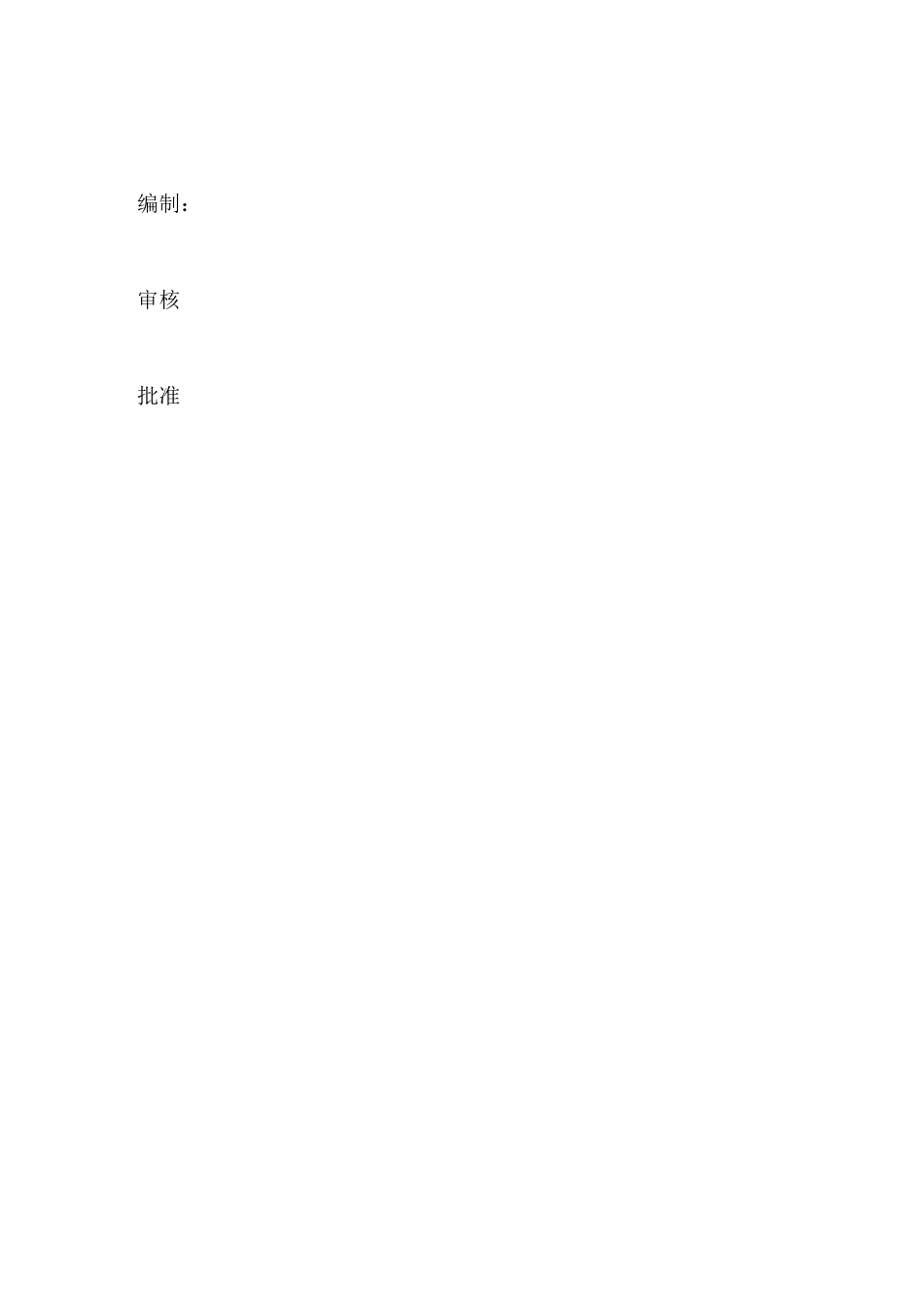

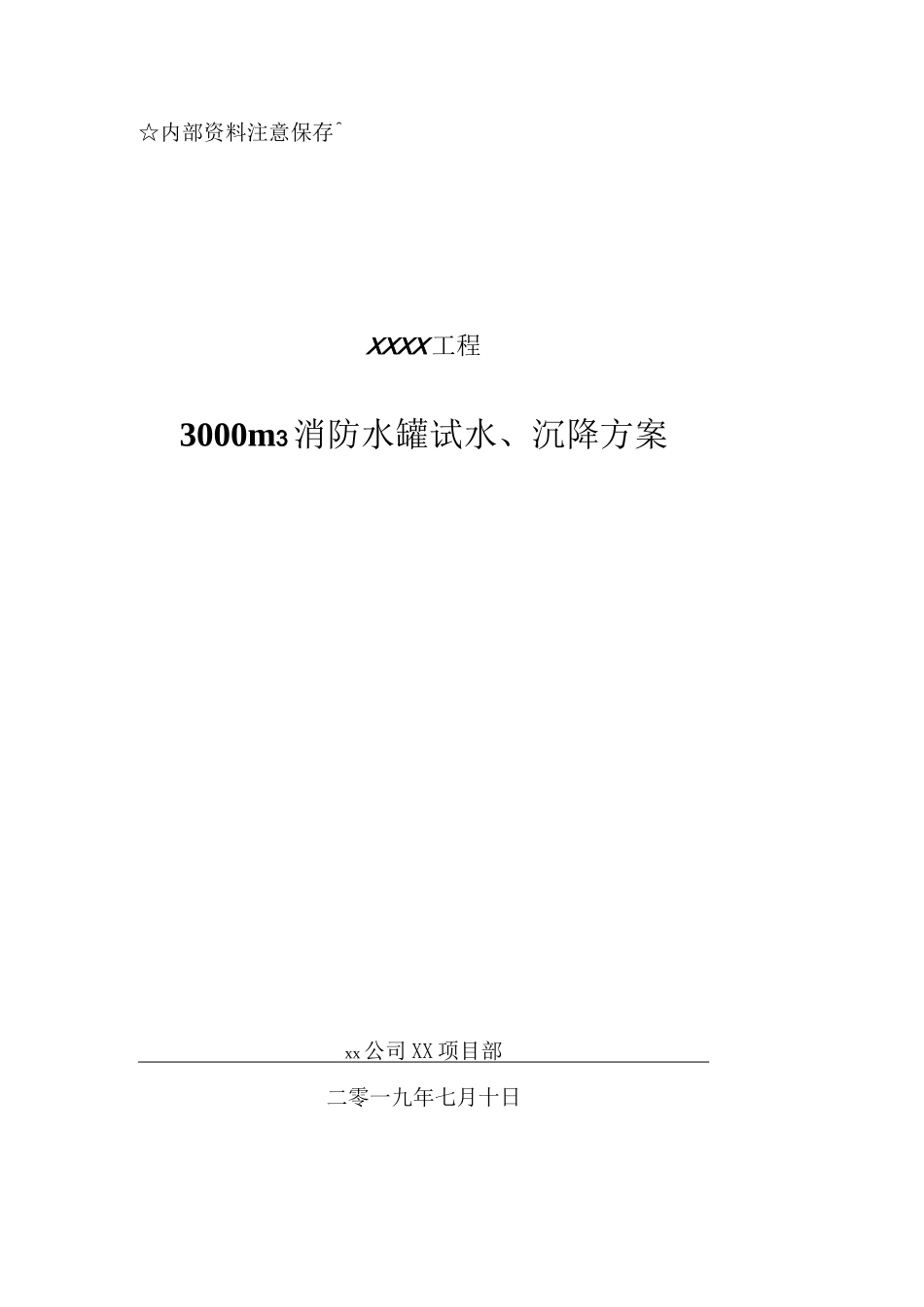

☆内部资料注意保存^XXXX工程3000m3消防水罐试水、沉降方案xx公司XX项目部二零一九年七月十日编制：审核批准一、编制依据1、《立式圆筒形钢制焊接油罐施工及验收规范》GB50128-2014二、工程概况工程名称：XX工程建设单位：XX公司监理单位：XX公司总包单位：XX公司EPC项目管理部施工单位：XX公司油田XX项目部本次试水沉降有两台3000m3消防水罐2座，罐内径18.9m,高度14.488m。设计压力为常压（101325pa）。试验压力：正压1.25kpa，负压1.5kpa。三、试压方法及目的本次储罐试验采取充水方式进行试验，安装临时试水管线©114X4共计0.4km,1#罐先进水,1天后,开始同时开始进2#罐,同时进水。试验完成后用泵把水放置指定排水点。储罐主要试验内容如下：1、罐底严密性；2、罐壁强度及严密性；3、基础的沉降观测。四、试压准备1沉降观测点的设置宜选用不受破坏和不受扰动的基准点作为水准点，并做好基准点的维护和标识；按规范要求在储罐基础的四周360度均分各取4个点作为基础沉降观测点，用倒红三角显著标识。2罐体检查除作为试水管路连接及排气、加压外的所有附件已封堵紧固；其它与罐体焊接的构件全部完工；储罐焊缝外观质量、无损探伤、罐体几何形状和尺寸等检查完成，且结果合格；所有与严密性试验有关的焊缝，均不得涂刷油漆。3试水管路的敷设、检验量具的设置3.1充水水源取自站内自来水线，用DN100钢管接至罐底清扫孔排污接管出水口，安装1只DN100截断阀，充水管路靠罐部位开三通安装1只DN25球阀作为试验排水，罐顶透光孔作为罐水排气。3.2罐顶DN250通气孔接口法兰上安装U型水平管。根据U型水管液位指示来做消防水罐正负压。试验步骤及检查验收根据设计和施工规范要求，结合基础沉降观测，整个充水试验过程分七个阶段。在整个充水试验过程中将完成下列内容的试验：①罐底严密性；②罐壁强度及严密性；③罐顶的强度、稳定性及严密性；④基础沉降观测。1.充水试验一般要求（1）充水试验应采用无腐蚀性清洁淡水，储罐的试验用水温度不应低于5°C。（2）充水过程中加强基础沉降观测，如基础发生设计不允许的沉降，应停止充水，待处理后方可继续充水。（3）充水过程中应将透光孔打开。（4）在试验过程中，若发现渗透，应立即放水，使液面比渗漏处低300mm左右，修补后继续试验。（5）放水过程中，将顶部通气孔、透光孔通风孔打开，以防造成罐内真空。放水速度不宜超过3m/d，引起温度剧烈变化的天气不宜进行罐顶的强度、严密性、稳定性试验。（6）严禁就地排水，以防基础渗水下沉。排水点由EPC指定。排水点位于厂门口低洼处见详图：XXX（7）试验过程中会同监理、业主及时做好检测数据的记录整理工作。2.具体试验步骤2.1完成罐充水前沉降观测点和基准点的设置,并测量0水位时各测点的标2.2打开罐顶透光孔，打开充水管路阀门，按每小时100m3/h的灌水速度将水位充至设计液位高度一半。整个充水试验过程中检查罐底有无渗漏，不间断观察基础沉降和稳定状况。水位至一半后停滞1天进行沉降观测。沉降观测频次不少于2次Id。2.3按每小时100m3/h的灌水速度将水位充至设计高度1米以下，检查罐底及壁板有无渗漏。不间断观察基础沉降和稳定状况。停滞2天进行沉降观测。沉降观测频次不少于2次Id。2.4封闭罐顶透光孔，缓慢向罐内补水，当罐顶U型管水位正负相加等于127.5CM时，立即停止注水，用肥皂水依次涂刷罐顶焊缝，检查罐顶焊缝无渗漏评定为罐顶强度、严密性试验合格；打开罐顶透光孔，将水位充至设计试验高水位，保持48h，检查罐底及壁板有无渗漏。在上述检验过程中罐底、罐壁无异常变形和焊缝无渗漏评定为罐底严密性和罐壁强度及严密性合格。不间断观察基础沉降和稳定状况。检验合格后保持水位停滞3天进行沉降观测。沉降观测频次不少于2次/d。2.5封闭罐顶透光孔，关闭补水阀，打开充水管路上DN25球阀，缓慢排放罐内水，当罐顶U型管水位正负相加等于153CM时，立即停止放水,检查罐顶无异常变形评定为罐顶稳定试验合格。2.6打开罐顶透光孔，拆除充水管路，缓慢将罐内水位降至设计高度一半时,停滞2天进行沉降观测。沉降观测频次不少于2次Ido2.7缓慢将罐内水位降至+0.00m,进行沉降观测。储罐基础沉降观测结果...
