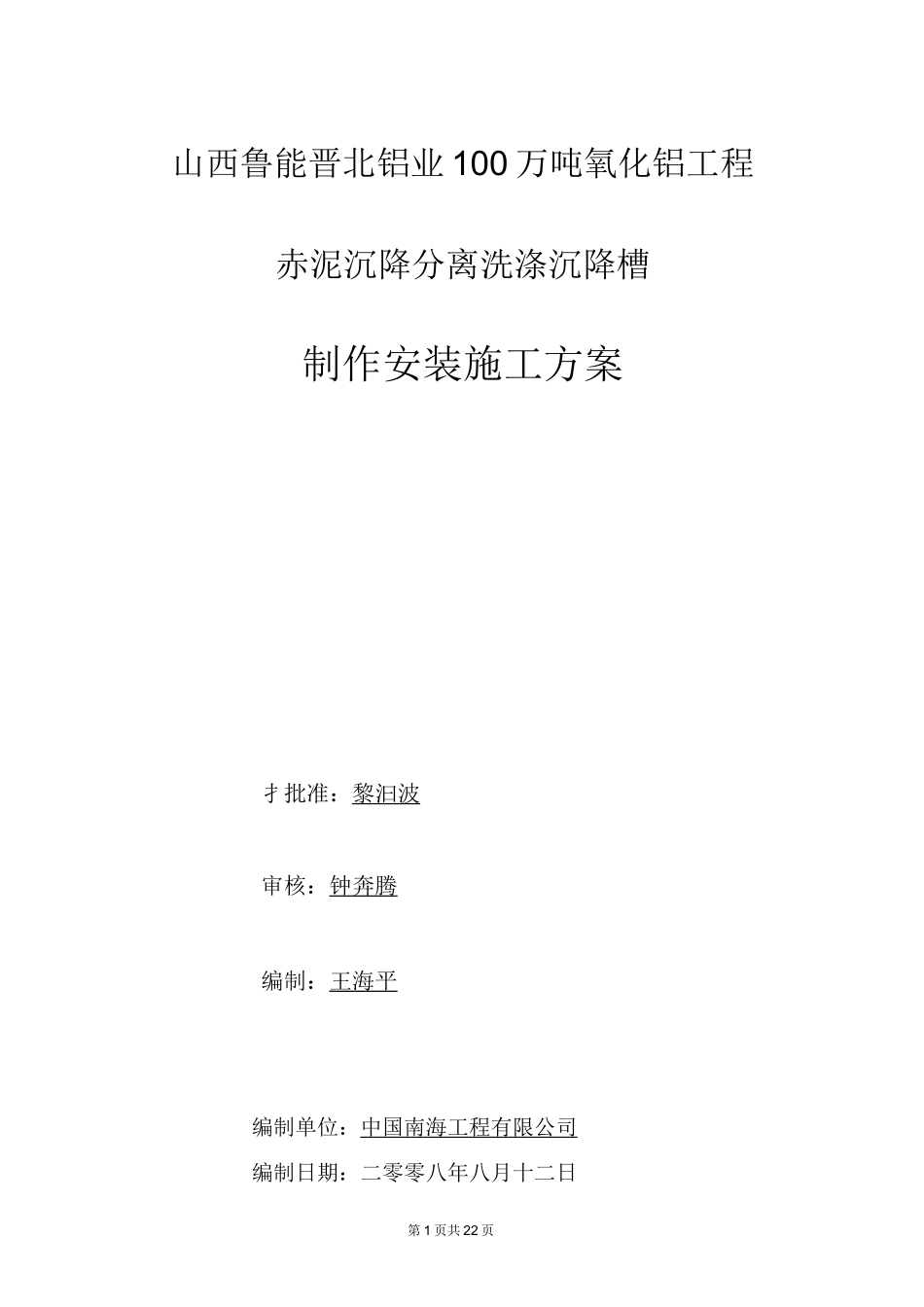

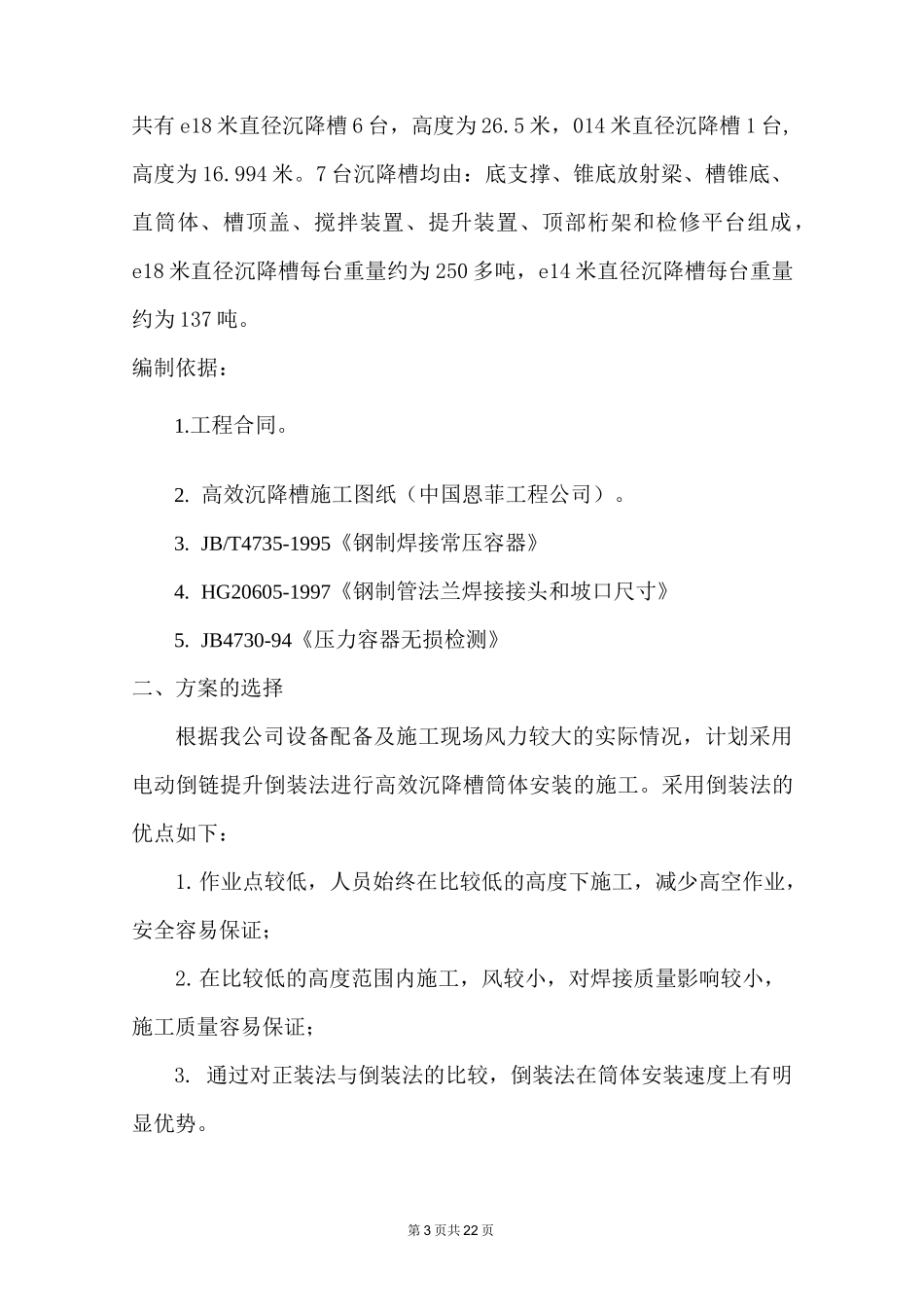

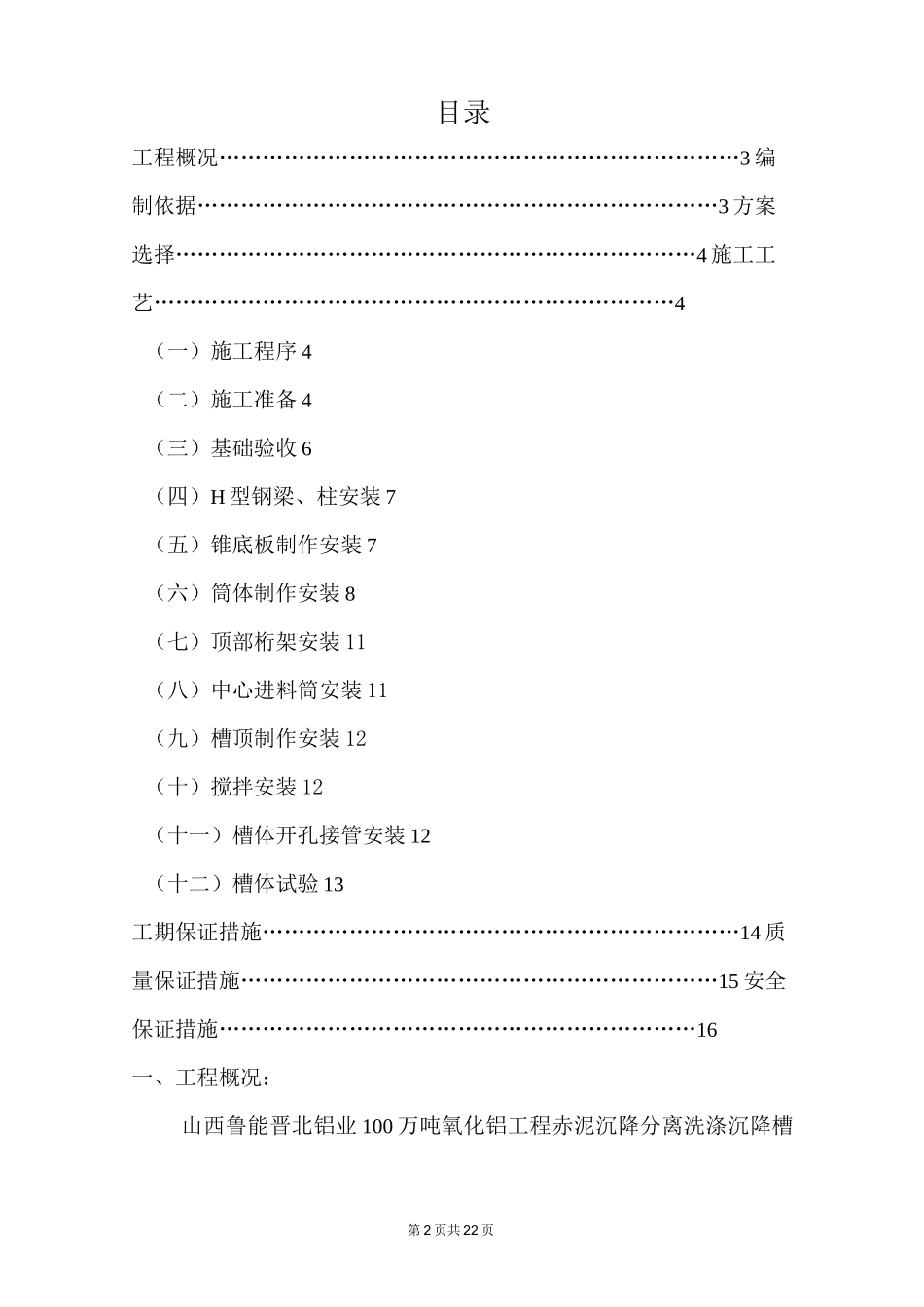

第1页共22页山西鲁能晋北铝业100万吨氧化铝工程赤泥沉降分离洗涤沉降槽制作安装施工方案扌批准：黎汩波审核：钟奔腾编制：王海平编制单位：中国南海工程有限公司编制日期：二零零八年八月十二日第2页共22页目录工程概况………………………………………………………………3编制依据………………………………………………………………3方案选择………………………………………………………………4施工工艺………………………………………………………………4（一）施工程序4（二）施工准备4（三）基础验收6（四）H型钢梁、柱安装7（五）锥底板制作安装7（六）筒体制作安装8（七）顶部桁架安装11（八）中心进料筒安装11（九）槽顶制作安装12（十）搅拌安装12（十一）槽体开孔接管安装12（十二）槽体试验13工期保证措施…………………………………………………………14质量保证措施…………………………………………………………15安全保证措施…………………………………………………………16一、工程概况：山西鲁能晋北铝业100万吨氧化铝工程赤泥沉降分离洗涤沉降槽第3页共22页共有e18米直径沉降槽6台，高度为26.5米，014米直径沉降槽1台,高度为16.994米。7台沉降槽均由：底支撑、锥底放射梁、槽锥底、直筒体、槽顶盖、搅拌装置、提升装置、顶部桁架和检修平台组成，e18米直径沉降槽每台重量约为250多吨，e14米直径沉降槽每台重量约为137吨。编制依据：1.工程合同。2.高效沉降槽施工图纸（中国恩菲工程公司）。3.JB/T4735-1995《钢制焊接常压容器》4.HG20605-1997《钢制管法兰焊接接头和坡口尺寸》5.JB4730-94《压力容器无损检测》二、方案的选择根据我公司设备配备及施工现场风力较大的实际情况，计划采用电动倒链提升倒装法进行高效沉降槽筒体安装的施工。采用倒装法的优点如下：1.作业点较低，人员始终在比较低的高度下施工，减少高空作业，安全容易保证；2.在比较低的高度范围内施工，风较小，对焊接质量影响较小，施工质量容易保证；3.通过对正装法与倒装法的比较，倒装法在筒体安装速度上有明显优势。第4页共22页三、施工工艺：（一）、施工程序：施工准备一基础验收及放线一下部立柱H型钢制作一下部立柱H型钢安装一底部辐射梁制作一底部辐射梁安装一槽体锥体制作一槽体锥体安装一槽体制作一槽体安装（无损检测）一槽盖辐射梁制作一槽盖辐射梁安装一耙机安装一槽盖安装一传动及提升装置安装一槽顶钢结构制作一槽顶钢结构安装一盛水试漏。（二）、施工准备：1.准备：1）图纸审核：施工图、图纸说明、设计变更通知单、施工技术要求等设计文件是否齐全。图纸上标明的构件几何尺寸是否齐全，相关构件的尺寸是否正确。节点是否清楚。构件之间的连接方式是否合理。加工符号、焊接符号是否齐全。2）技术交底：在技术交底时应根据构件尺寸考虑原材料的对接方案和接头在构件中的位置。加工工艺方案和重要工装方案。列出图纸中的关键部位或者有特殊要求的地方并进行重点说明。2.材料准备：本工程部分主材为甲供材，应及时按照施工图纸提供材料计划，确保工程材料按时供到施工现场，以保证工程的顺利进行。3.设备准备：第5页共22页主要施工机械设备序号工器具名称规格型号单位数量1汽车吊25吨台22龙门吊10吨台13拖拉机10T辆14滚板机WL32*2500*2000台15半自动切割机台86钻床©32台17焊条烘干箱DH-20型台28C02焊机500型台109逆变焊机ZX5-400H台1610交流电焊机BX3-500型台1011直流电焊机ZX5-500型台4012气焊工具套2013电动倒链20t台4814千斤顶16〜501台2015水准仪台118经纬仪台118角向磨光机①180台1019角向磨光机①100台1020焊条保温筒个6021碳弧气刨630型套2第6页共22页4.主要施工人员配置主要施工人员序号工种数量（人）序号工种数量（人）1铆工107吊车司机42钳工58测量23电焊工509其它工种304管道工510管理人员65机械工1011合计1266起重工4（三）、基础验收：沉降槽安装前必须按土建基础设计文件和规范规定，对基础尺寸进行检查，合格后方可安装。杯口尺寸允许偏差（mm）项目允许偏差底面标咼0.0-5.0杯口深度H土5.0杯口垂直度H/100，且不大于10.0位置10.0（四）、H型钢梁、柱安装：首先进...
