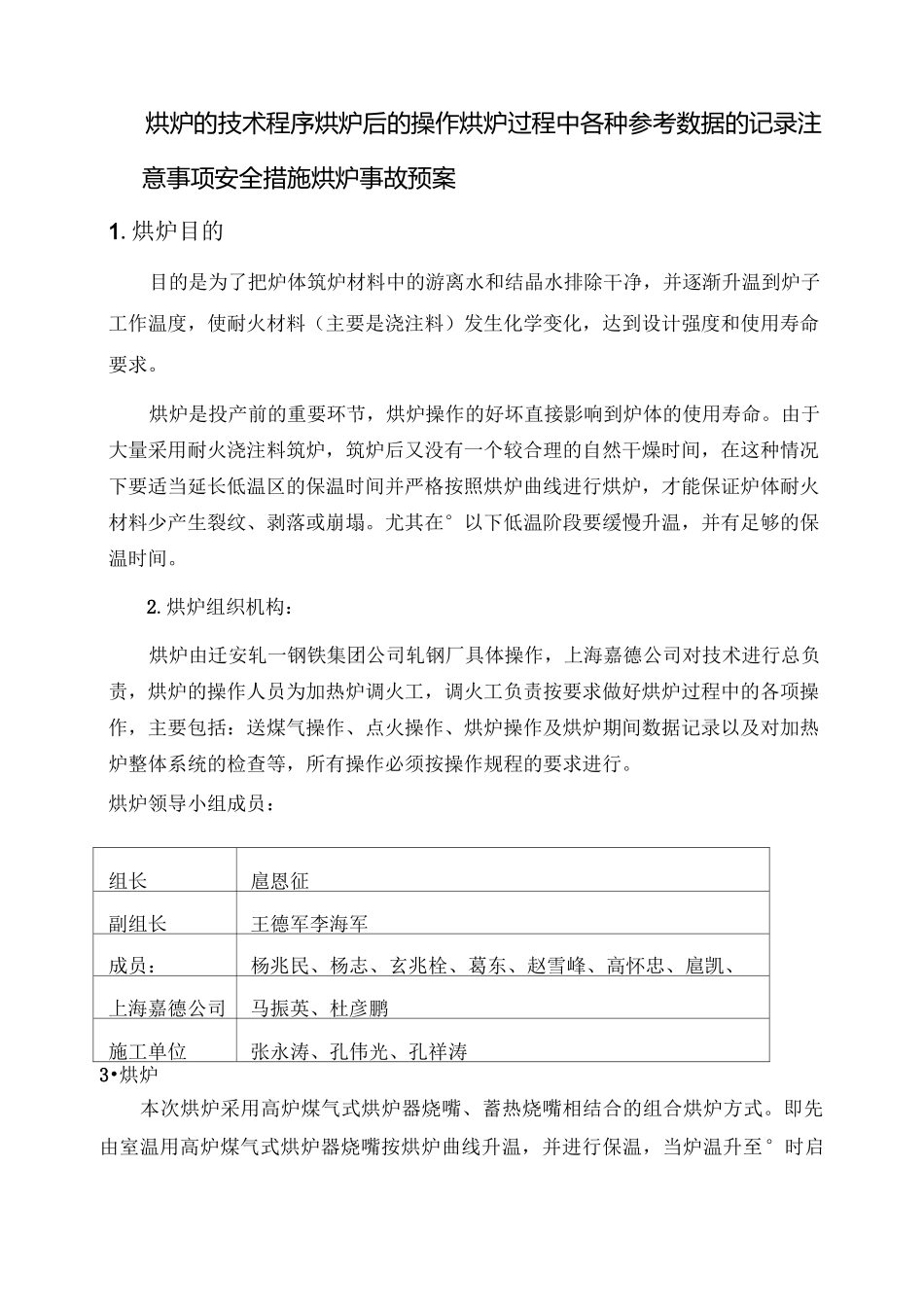

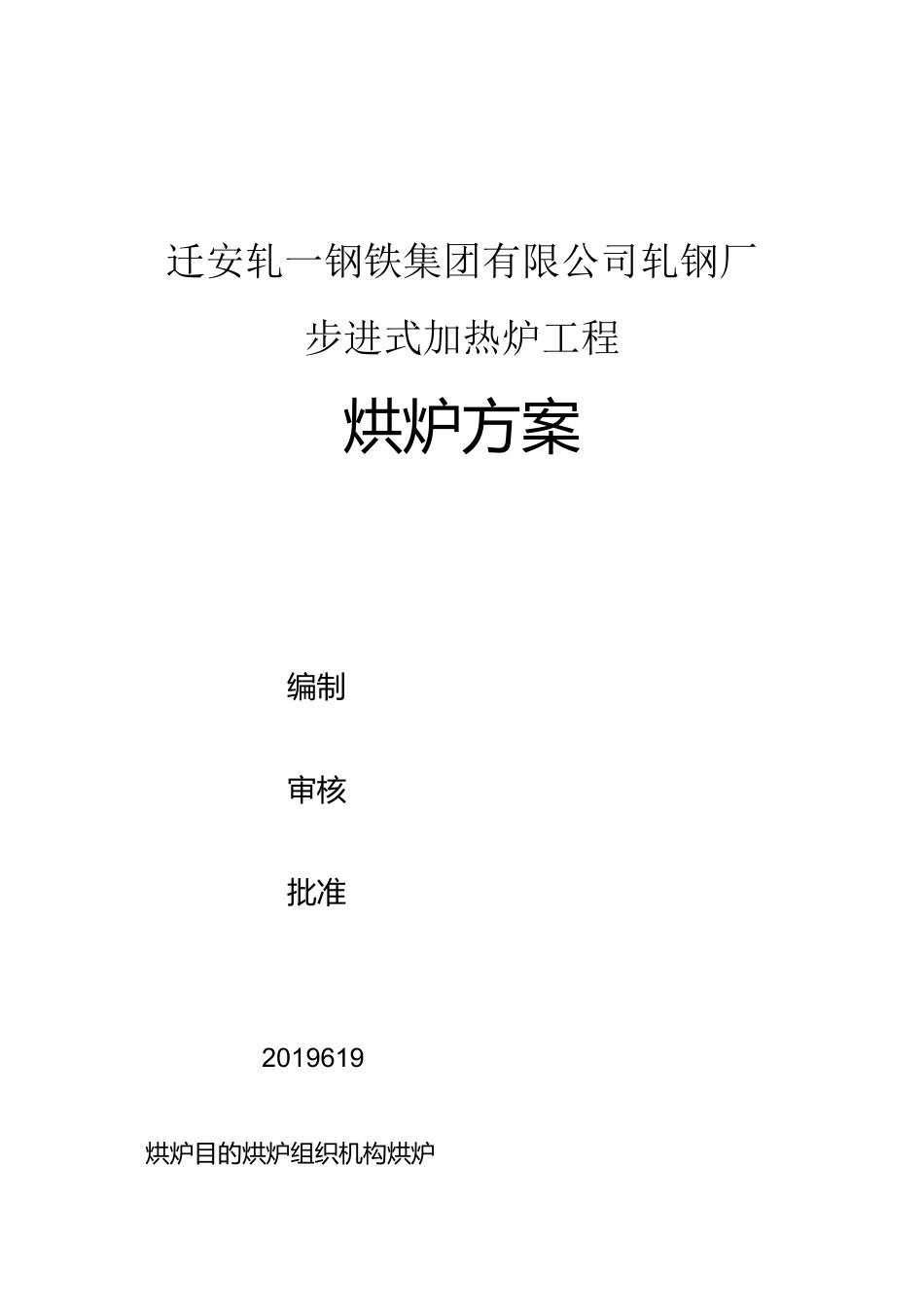

迁安轧一钢铁集团有限公司轧钢厂步进式加热炉工程烘炉方案编制审核批准2019619烘炉目的烘炉组织机构烘炉烘炉的技术程序烘炉后的操作烘炉过程中各种参考数据的记录注意事项安全措施烘炉事故预案1.烘炉目的目的是为了把炉体筑炉材料中的游离水和结晶水排除干净，并逐渐升温到炉子工作温度，使耐火材料（主要是浇注料）发生化学变化，达到设计强度和使用寿命要求。烘炉是投产前的重要环节，烘炉操作的好坏直接影响到炉体的使用寿命。由于大量采用耐火浇注料筑炉，筑炉后又没有一个较合理的自然干燥时间，在这种情况下要适当延长低温区的保温时间并严格按照烘炉曲线进行烘炉，才能保证炉体耐火材料少产生裂纹、剥落或崩塌。尤其在°以下低温阶段要缓慢升温，并有足够的保温时间。2.烘炉组织机构：烘炉由迁安轧一钢铁集团公司轧钢厂具体操作，上海嘉德公司对技术进行总负责，烘炉的操作人员为加热炉调火工，调火工负责按要求做好烘炉过程中的各项操作，主要包括：送煤气操作、点火操作、烘炉操作及烘炉期间数据记录以及对加热炉整体系统的检查等，所有操作必须按操作规程的要求进行。烘炉领导小组成员：组长扈恩征副组长王德军李海军成员：杨兆民、杨志、玄兆栓、葛东、赵雪峰、高怀忠、扈凯、上海嘉德公司马振英、杜彦鹏施工单位张永涛、孔伟光、孔祥涛3•烘炉本次烘炉采用高炉煤气式烘炉器烧嘴、蓄热烧嘴相结合的组合烘炉方式。即先由室温用高炉煤气式烘炉器烧嘴按烘炉曲线升温，并进行保温，当炉温升至°时启动蓄热式烧嘴进行烘炉操作。加热炉在加热炉两侧炉墙共设置了个高炉煤气式烘炉烧嘴。在煤气主阀门前设置一根烘炉煤气管线通到加热炉，供烘炉使用（烘炉结束后立即关闭烘炉煤气阀门）。烘炉时人工调节煤气阀的供给量按照烘炉曲线升降温度，直到°保温结束，炉温达到°再开启炉体蓄热烧嘴继续升温。当均热段炉温达到700°C并保温后，可逐个手动点燃蓄热烧嘴，当蓄热式烧嘴燃烧稳定后，投入自动换向控制系统，换向控制方式为定时控制，加热炉燃烧系统进入正常工作状态。烘炉温度必须严格按烘炉曲线的规定进行操作，并随时观察炉子的钢结构、砌体以及各种设备等的变化，出现异常应通知有关人员及时调整处理，并做好相应的记录。烘炉的技术程序烘炉流程：进行以下流程前，先将烘炉烧嘴内腔用小木块烘烤至发热，并投入〜块铁块以蓄热，防止煤气压力波动灭火。42烘炉前的准备•炉体施工完毕。•清除炉内杂物。•除去吊挂钩上的全部木楔，使吊挂系统均匀受力。•步进梁液压传动设备进行试车和检查调整。（在烘炉前完成）•烘炉时热电偶等临时或正式测温系统必须安装到位。•高炉煤气管道进行打压试验，保证所有管道、阀门等附件严密可靠，阀门开关灵活。•水梁、水封槽、各种水冷件等进行通水，如不具备通水条件，度保温后不允许继续升温。•有关煤气阀门要设专人看管和设立挂牌制度。•临时烘炉系统待用。•风机系统具备使用条件•汽化和水冷系统具备使用条件43高炉煤气式烘炉器烧嘴吹扫作业1）确认煤气、氮气管道所有阀门关闭。2）检查确认烘炉器烧嘴手阀关闭。3）打开放散阀，然后缓慢打开氮气阀，密切观察现场压力表指示，吹扫时间大约分钟。4）关闭放散阀，关闭氮气。4.4烘炉器烧嘴点火作业4.4.1作业前准备1）各类阀门已经检查完毕。2）高炉煤气总管阀门已打开，煤气压力正常（＞5000Pa）。4）氮气吹扫系统正常，煤气系统吹扫完成。5）水系统正常，并保证水封槽内已充满水。6）加热炉炉门全开。4.4.2送煤气1）确认烘炉器烧嘴手阀关闭，取样管阀门关闭，放散阀关闭。2）开启煤气支管上手动蝶阀，然后打开末端放散阀。3）约过分钟后，分3点取样进行爆发试验。）试验合格后，关闭放散阀。4.5煤气爆发试验作业煤气管路通入煤气必须放散分钟，以免煤气管路中含有残余空气。）爆发试验桶应灵活、可靠，加盖须严密，开关方便。）做爆发试验人员必须是专业人员并备有煤气防护器具。）爆发试验管周围严禁有明火。）点火试验时，操作人员必须站在上风口，并要远离煤气管道。准备好火把，打开盖子点火，如果煤气燃烧稳定至桶底表明质量良好，依次做第二、三次试验,合格后，即可点火。点火时发...
