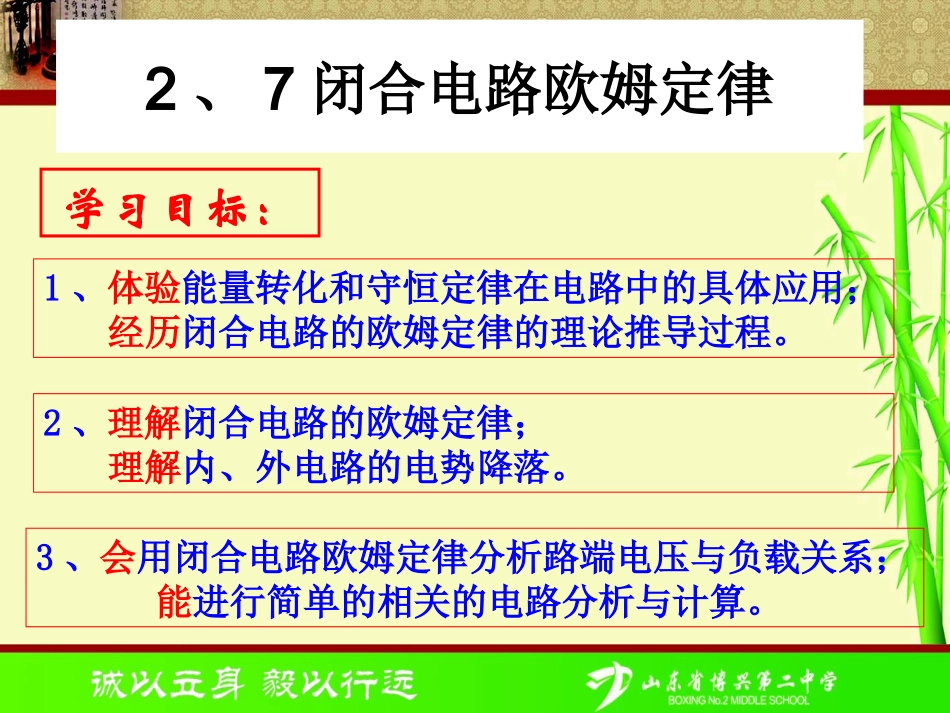

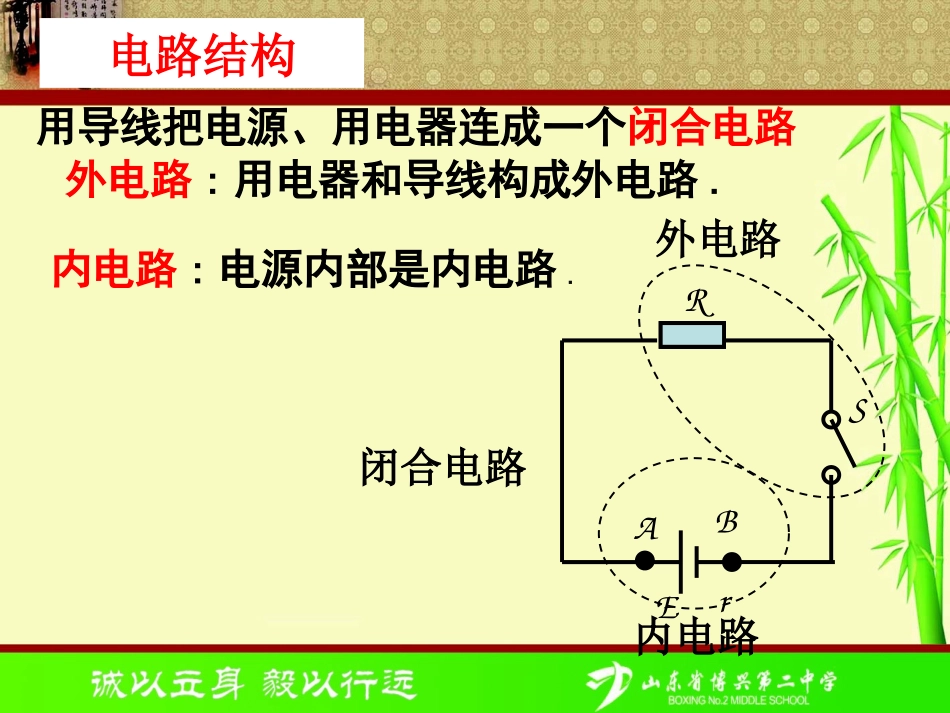

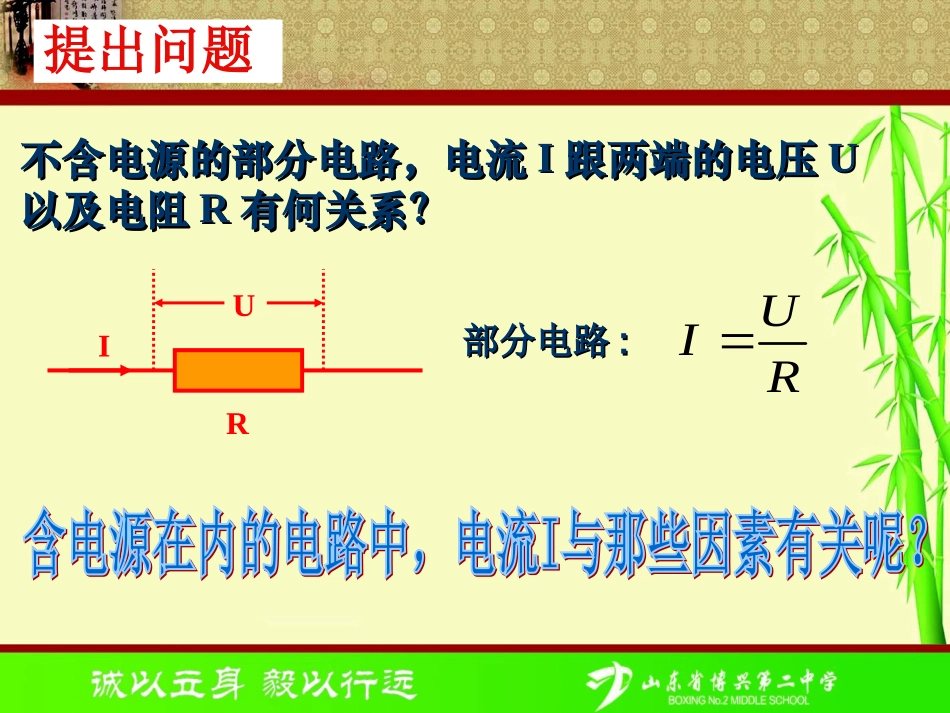

学习目标:1、体验能量转化和守恒定律在电路中的具体应用;经历闭合电路的欧姆定律的理论推导过程。2、理解闭合电路的欧姆定律;理解内、外电路的电势降落。3、会用闭合电路欧姆定律分析路端电压与负载关系;能进行简单的相关的电路分析与计算。2、7闭合电路欧姆定律不含电源的部分电路,电流不含电源的部分电路,电流II跟两端的电压跟两端的电压UU以及电阻以及电阻RR有何关系?有何关系?IRU提出问题部分电路部分电路::UIRErSRAB外电路:用电器和导线构成外电路.外电路用导线把电源、用电器连成一个闭合电路闭合电路内电路内电路:电源内部是内电路.电路结构说一说1、闭合电路中的电流方向ababcd在外电路中,电流方向由正极流向负极在内电路中,电流方向由负极流向正极内电路与外电路中的电流是相等的2、电路中的电势变化情况说一说abcd在外电路中,沿电流方向电势降低。在内电路中,一方面,存在内阻,沿电流方向电势也降低;另一方面,非静电力做功电势“跃升”。bdac如图:若外电路两端的电势降落为U外;内电路中的电势降落为U内;电源电动势为E;电路中的电流为I,通电时间为t。试回答下列问题:学科网学科网(1)t时间内,外电路中静电力做的功W外为多少?(2)t时间内,内电路中静电力做的功W内为多少?(3)电池化学层t时间内,非静电力做的功W非为多少?(4)静电力做的功等于消耗的电能,非静电力做的功等于转化的电能,根据能量守恒你能得到什么结论?W外=U外It=I2RtW内=U内It=I2rtW非=Eq=EItW非=W外+W内学生阅读P60—P61内容(3分钟)自主学习根据能量守恒定律,非静电力做的功应该等于内外电路中电能转化为其他形式的能的总和。W=Q内+Q外EIt=I2Rt+I2rt即:E=IR+Ir得:rREI1、表述:闭合电路中的电流跟电源的电动势成正比,跟内、外电路的电阻之和成反比(物理学家欧姆)2、表达式:一、闭合电路的欧姆定律3、适用条件:纯电阻电路4、电源的电动势等于内外电路电势降落之和E=U内+U外bbddaacc想一想:rREIRUIr内UI闭合电路欧姆定律部分电路欧姆定律思考:以上公式的适用条件是什么?•一些同学可能有这样的经验:傍晚用电多的时候,在插上电炉、电热水壶等用电多的电器时,灯光会变暗,拔掉后灯光马上又变亮起来。在一些供电质量不太好的地区更为严重。尝试去解释一下这种现象。说一说二、路端电压与负载的关系AVR0RrREI外Ir-EURIURIU闭合开关,使滑动变阻器的滑片向左(右)滑动,则电流表和电压表的读数怎样变化?RRI=E/(R+r)I=E/(R+r)UU外外=E-Ir=E-Ir增大增大减小减小∞∞00减小增大减小U外=E0I=E/r0(断路)(短路)增大理论分析从图中可以看出,路端电压是随电流的增加而__________。截距(即图象与纵坐标的交点)表示此时电流,此时电路处于状态。路端电压=。图象与横轴的交点表示电路处于状态,此时I=。该图象斜率的绝对值为_________,即倾斜程度与________有关。U=E-Ir减小短路为0断路电动势EE/rEOIUr内阻图象处理合作探究例题:如图,R1=14Ω,R2=9Ω,当开关处于位置1时,电流表读数I1=0.2A;当开关处于位置2时,电流表读数I2=0.3A。求电源的电动势E和内电阻r。练一练1AR1R22ErI1R1-I2R2解:根据闭合电路欧姆定律得:E=I1R1+I1rE=I2R2+I2r消去E,解出r,得r=I2-I1⑴⑵代入数值得,r=1Ω将r值代入方程⑴中,得E=3V当堂检测•1.一电池外电路断开时的路端电压为3V,接上8Ω的负载后路端电压降为2.4V,则可以判定电池的电动势E和内电阻r为()•A.E=2.4V,r=1Ω•B.E=3V,r=2Ω•C.E=2.4V,r=2Ω•D.E=3V,r=1Ω2、在如图所示电动势为2V的电源跟一个阻值R=9Ω的电阻接成闭合电路,测得电源两端电压为1.8V,求电源的内电阻.r=1r=1ΩΩE、rRV当堂检测0.50.53、如图是某电源的路端电压U随干路电流I的变化图象,由图象可知,该电源的电动势为V,内阻为ΩU/VI/AO12324633当堂检测一、认识闭合电路二、闭合电路中能量的转化三、闭合电路欧姆定律四、路端电压与负载电阻的关系五、U—I图象课堂小结1.学案【课后作业】2.查阅资料了解近年来出现的新型电源布置作业
