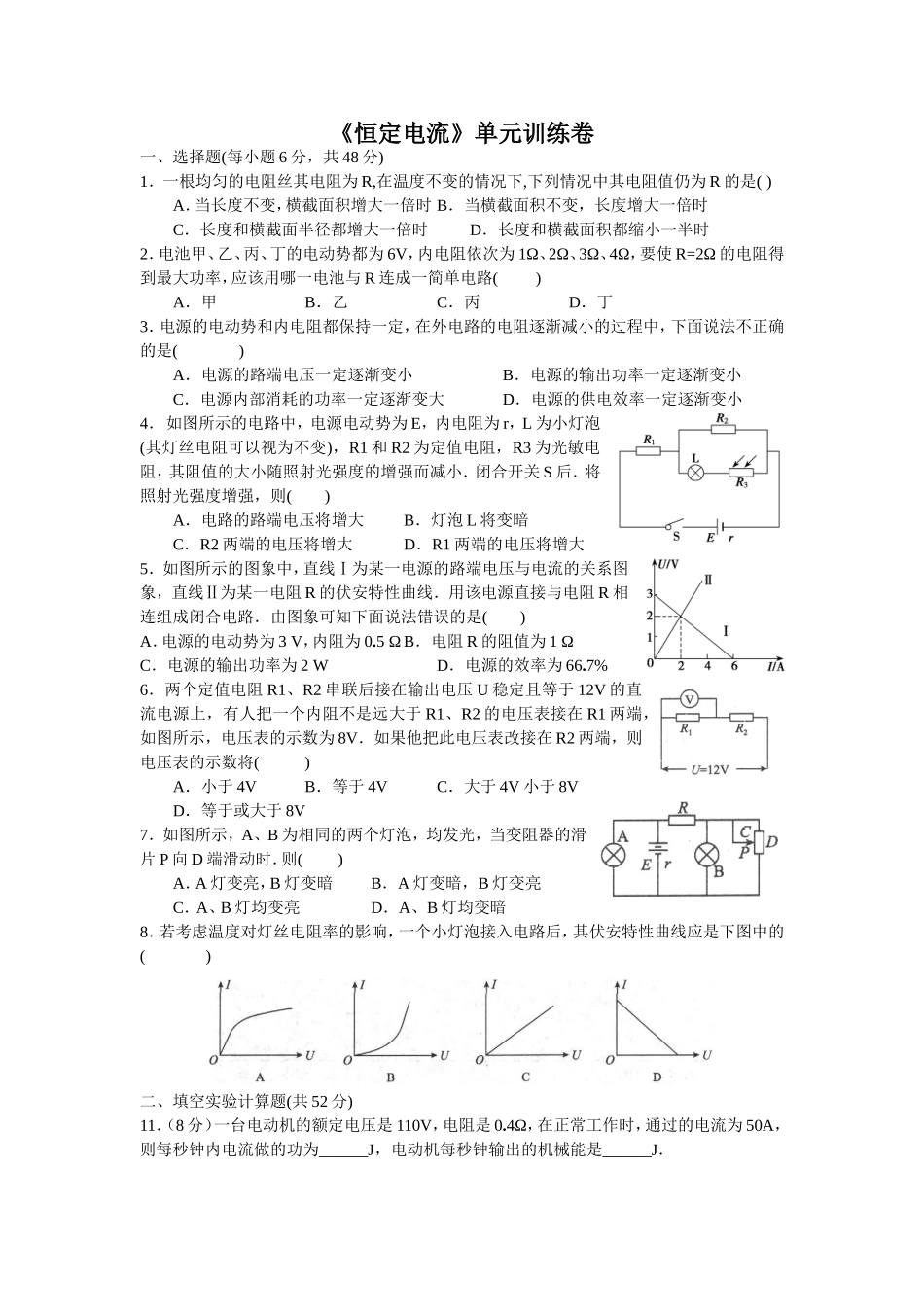

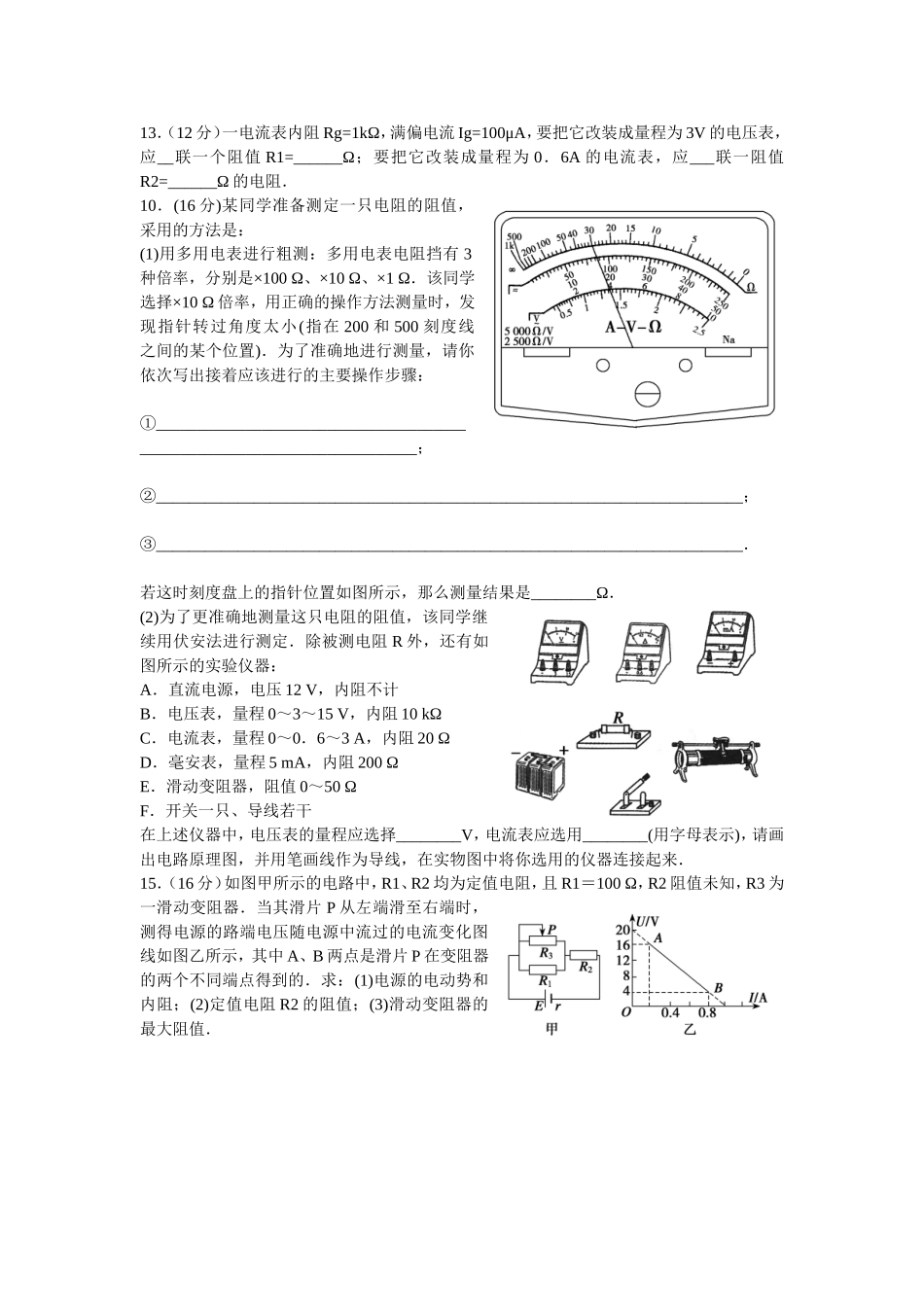

《恒定电流》单元训练卷一、选择题(每小题6分，共48分)1．一根均匀的电阻丝其电阻为R,在温度不变的情况下,下列情况中其电阻值仍为R的是()A．当长度不变，横截面积增大一倍时B．当横截面积不变，长度增大一倍时C．长度和横截面半径都增大一倍时D．长度和横截面积都缩小一半时2．电池甲、乙、丙、丁的电动势都为6V，内电阻依次为1Ω、2Ω、3Ω、4Ω，要使R=2Ω的电阻得到最大功率，应该用哪一电池与R连成一简单电路()A．甲B．乙C．丙D．丁3．电源的电动势和内电阻都保持一定，在外电路的电阻逐渐减小的过程中，下面说法不正确的是()A．电源的路端电压一定逐渐变小B．电源的输出功率一定逐渐变小C．电源内部消耗的功率一定逐渐变大D．电源的供电效率一定逐渐变小4．如图所示的电路中，电源电动势为E，内电阻为r，L为小灯泡(其灯丝电阻可以视为不变)，R1和R2为定值电阻，R3为光敏电阻，其阻值的大小随照射光强度的增强而减小．闭合开关S后．将照射光强度增强，则()A．电路的路端电压将增大B．灯泡L将变暗C．R2两端的电压将增大D．R1两端的电压将增大5．如图所示的图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线．用该电源直接与电阻R相连组成闭合电路．由图象可知下面说法错误的是()A．电源的电动势为3V，内阻为0.5ΩB．电阻R的阻值为1ΩC．电源的输出功率为2WD．电源的效率为66.7%6．两个定值电阻R1、R2串联后接在输出电压U稳定且等于12V的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，如图所示，电压表的示数为8V．如果他把此电压表改接在R2两端，则电压表的示数将()A．小于4VB．等于4VC．大于4V小于8VD．等于或大于8V7．如图所示，A、B为相同的两个灯泡，均发光，当变阻器的滑片P向D端滑动时．则()A．A灯变亮，B灯变暗B．A灯变暗，B灯变亮C．A、B灯均变亮D．A、B灯均变暗8．若考虑温度对灯丝电阻率的影响，一个小灯泡接入电路后，其伏安特性曲线应是下图中的()二、填空实验计算题(共52分)11．（8分）一台电动机的额定电压是110V，电阻是0.4Ω，在正常工作时，通过的电流为50A，则每秒钟内电流做的功为______J，电动机每秒钟输出的机械能是______J．13．（12分）一电流表内阻Rg=1kΩ，满偏电流Ig=100μA，要把它改装成量程为3V的电压表，应__联一个阻值R1=______Ω；要把它改装成量程为0．6A的电流表，应___联一阻值R2=______Ω的电阻．10．(16分)某同学准备测定一只电阻的阻值，采用的方法是：(1)用多用电表进行粗测：多用电表电阻挡有3种倍率，分别是×100Ω、×10Ω、×1Ω．该同学选择×10Ω倍率，用正确的操作方法测量时，发现指针转过角度太小(指在200和500刻度线之间的某个位置)．为了准确地进行测量，请你依次写出接着应该进行的主要操作步骤：①________________________________________________________________________；②________________________________________________________________________；③________________________________________________________________________．若这时刻度盘上的指针位置如图所示，那么测量结果是________Ω．(2)为了更准确地测量这只电阻的阻值，该同学继续用伏安法进行测定．除被测电阻R外，还有如图所示的实验仪器：A．直流电源，电压12V，内阻不计B．电压表，量程0～3～15V，内阻10kΩC．电流表，量程0～0．6～3A，内阻20ΩD．毫安表，量程5mA，内阻200ΩE．滑动变阻器，阻值0～50ΩF．开关一只、导线若干在上述仪器中，电压表的量程应选择________V，电流表应选用________(用字母表示)，请画出电路原理图，并用笔画线作为导线，在实物图中将你选用的仪器连接起来．15．（16分）如图甲所示的电路中，R1、R2均为定值电阻，且R1＝100Ω，R2阻值未知，R3为一滑动变阻器．当其滑片P从左端滑至右端时，测得电源的路端电压随电源中流过的电流变化图线如图乙所示，其中A、B两点是滑片P在变阻器的两个不同端点得到的．求：(1)电源的电动势和内阻；(2)定值电阻R2的阻值；(3)滑动变阻器的最大阻值．
