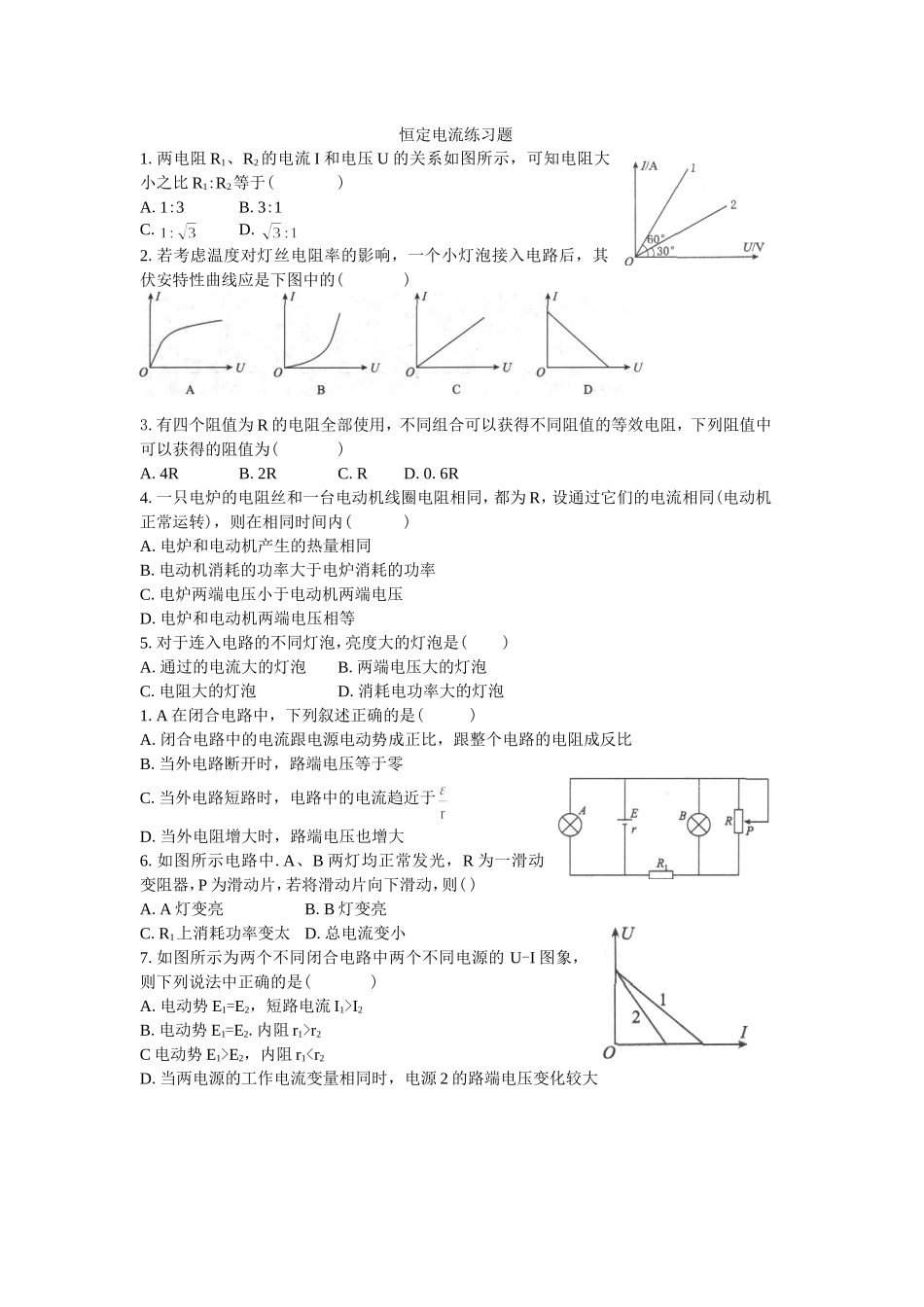

恒定电流练习题1.两电阻R1、R2的电流I和电压U的关系如图所示,可知电阻大小之比R1:R2等于()A.1:3B.3:1C.D.2.若考虑温度对灯丝电阻率的影响,一个小灯泡接入电路后,其伏安特性曲线应是下图中的()3.有四个阻值为R的电阻全部使用,不同组合可以获得不同阻值的等效电阻,下列阻值中可以获得的阻值为()A.4RB.2RC.RD.0.6R4.一只电炉的电阻丝和一台电动机线圈电阻相同,都为R,设通过它们的电流相同(电动机正常运转),则在相同时间内()A.电炉和电动机产生的热量相同B.电动机消耗的功率大于电炉消耗的功率C.电炉两端电压小于电动机两端电压D.电炉和电动机两端电压相等5.对于连入电路的不同灯泡,亮度大的灯泡是()A.通过的电流大的灯泡B.两端电压大的灯泡C.电阻大的灯泡D.消耗电功率大的灯泡1.A在闭合电路中,下列叙述正确的是()A.闭合电路中的电流跟电源电动势成正比,跟整个电路的电阻成反比B.当外电路断开时,路端电压等于零C.当外电路短路时,电路中的电流趋近于D.当外电阻增大时,路端电压也增大6.如图所示电路中.A、B两灯均正常发光,R为一滑动变阻器,P为滑动片,若将滑动片向下滑动,则()A.A灯变亮B.B灯变亮C.R1上消耗功率变太D.总电流变小7.如图所示为两个不同闭合电路中两个不同电源的U-I图象,则下列说法中正确的是()A.电动势E1=E2,短路电流I1>I2B.电动势E1=E2.内阻r1>r2C电动势E1>E2,内阻r1
