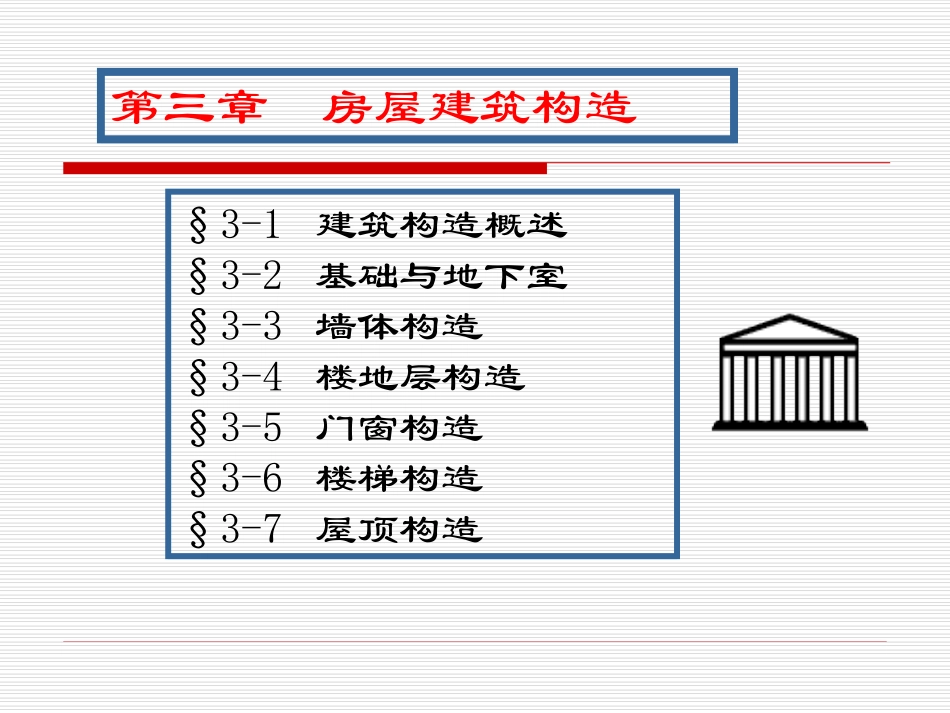

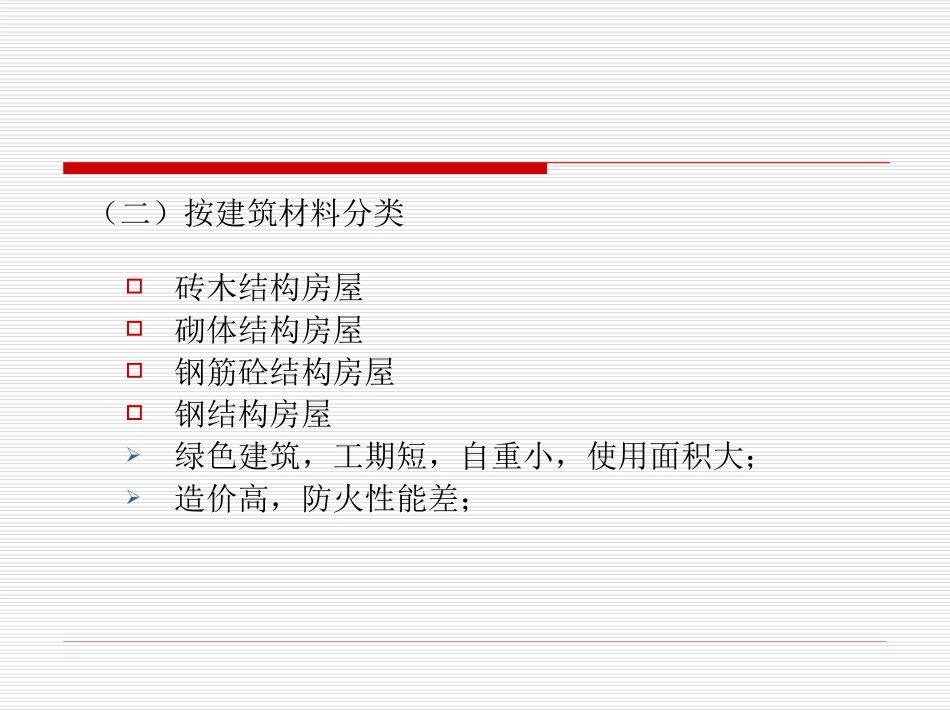

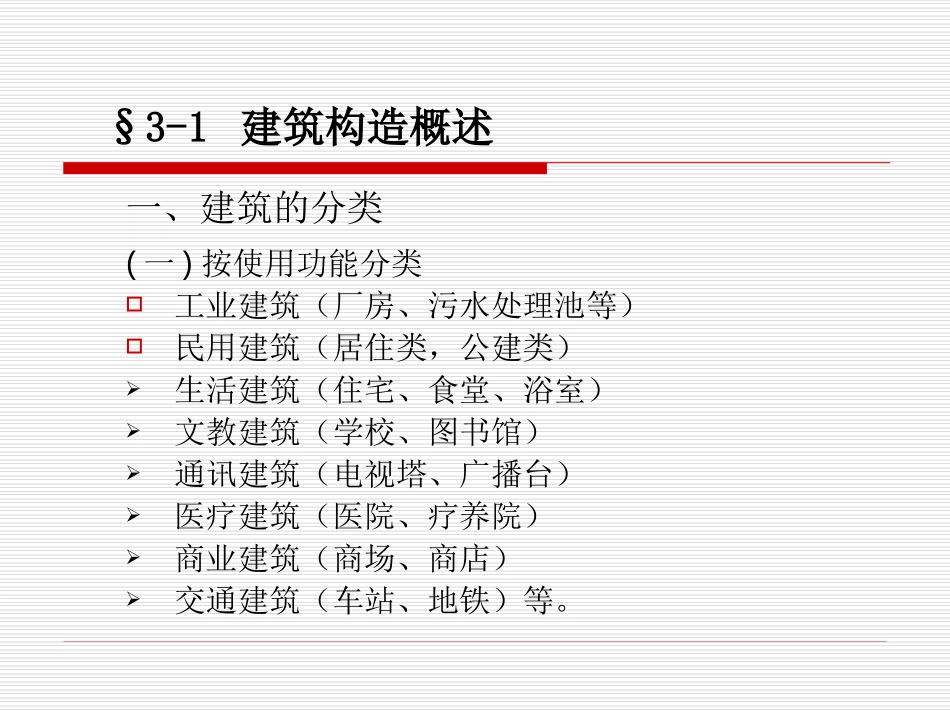

第三章房屋建筑构造§3-1建筑构造概述§3-2基础与地下室§3-3墙体构造§3-4楼地层构造§3-5门窗构造§3-6楼梯构造§3-7屋顶构造一、建筑的分类§3-1建筑构造概述(一)按使用功能分类工业建筑（厂房、污水处理池等）民用建筑（居住类，公建类）生活建筑（住宅、食堂、浴室）文教建筑（学校、图书馆）通讯建筑（电视塔、广播台）医疗建筑（医院、疗养院）商业建筑（商场、商店）交通建筑（车站、地铁）等。砖木结构房屋砌体结构房屋钢筋砼结构房屋钢结构房屋绿色建筑，工期短，自重小，使用面积大；造价高，防火性能差；（二）按建筑材料分类低层建筑（1~3层，住宅、别墅、托儿所）多层建筑（4~6层，住宅、办公用房）中高层建筑（7~9层）高层建筑（《高层建筑混凝土结构技术规范》10层及10层以上或房屋高度大于24m；主要承受风力和地震力）超高层建筑（40层以上或高度大于100m）（三）按层数分类（一）建筑物的耐久性等级二、建筑的等级划分耐久性指混凝土结构的使用寿命，指在外界环境和各种因素作用下混凝土结构逐渐削弱，直至不能满足设计应有的功能而失效。环境分类：一类，室内正常环境；二类，露天或室内潮湿，严寒地区；三类，较不利的侵蚀性环境；四类，海水环境；五类，化学腐蚀性环境。提高耐久性的措施：增加钢筋保护层厚度；提高混凝土等级，增加密实度；钢筋涂抹环氧树脂。（二）建筑物的耐火等级建筑构件的燃烧性能非燃烧体（砖石、砼、金属）难燃烧体（沥青砼、板条抹灰墙）燃烧体（木柱、木梁、吊顶）建筑构件的耐火极限：按规定的火灾升温曲线，对建筑物进行耐火试验，从受火燃烧到房屋失掉支持能力或发生穿透裂缝或背火的一面温度升到220度，这段时间称耐火极限，以小时为单位；耐火等级、防火间距和防火面积等；三、房屋建筑组成四、建筑标准化与模数协调建筑标准化：建筑设计方面，建筑法规、设计规范、标准、技术经济指标；建筑的标准设计，设计通用的构件、配件、单元。建筑模数协调：使建筑制品、建筑构配件及其组合实现工业化大规模生产，具备通用性，加快速度和效率。基本模数：是建筑模数协调同一标准的基本尺寸单位。基本模数1M=100mm，扩大模数，水平扩大模数，3M、6M、12M、15M、30M、60M，主要用于开间或柱距，进深或跨度等。竖向扩大模数，3M、6M，主要用于层高、门窗洞口等。分模数，1/2M、1/5M、1/10M，主要用于缝隙、构造节点等。§3-2基础与地下室一、地基与基础地基：承受有基础荷载的土层，即受建筑物影响的那一部分土层。基础：建筑物向地基传递荷载的下部结构。(一)基础埋置深度室外设计地面标高至基础底部的垂直高度称为基础的埋置深度，简称埋深。基础底面标高基础放脚基础埋置深度室内外高差室外地面地坪防潮层室内地坪二、基础的埋置深度及影响因素(二)影响基础埋深的因素（1）建筑物的用途及基础构造的影响（2）作用在地基上荷载大小和性质影响（3）工程地质和水文地质条件的影响（4）地基土冻胀和融陷的影响（5）相邻建筑基础埋深的影响基础底面标高最高地下水位基础埋置深度室外地面室内地面200地下水位升高幅度最低地下水位基础埋置深度和地下水位的关系基础底面标高基础埋置深度室外地面室内地面200冰冻深度冰冻线H原有基础新建基础HL2基础埋置深度和冰冻线的关系基础埋置深度与相邻基础关系独立基础墙体基础梁独立基础垫层墙下独立基础柱下独立基础1)条形基础2)独立基础3)柱下条形基础(一)按基础的结构形式分类4)筏形基础5)箱形基础6)桩基础三、基础的分类和构造剖面室外地面室内地面基础底面轴侧砖墙碎砖三合土平面条形基础柱下条形基础井格式柱下条形基础钢筋混凝土基础钢筋混凝土柱平面柱下条形基础柱柱托平板梁板式平板式平面筏形基础箱形基础桩基础顶板柱底板平面软弱土层中密土层坚硬土层软弱土层无筋扩展基础的受力、传力特点(b)hbb1b2h2h1αB0B1Bbhb1b2h2h1αB0B基础受力在刚性角范围以内.基础宽度超过刚性角范围而破坏.(二)按所用材料及受力特点分类１.混凝土基础h1,h2≥200mmb1≥150mm2．毛石基础h1,h2≥400mmb1≥150mm阶梯型基础bhb1b2h2h1α砖...
