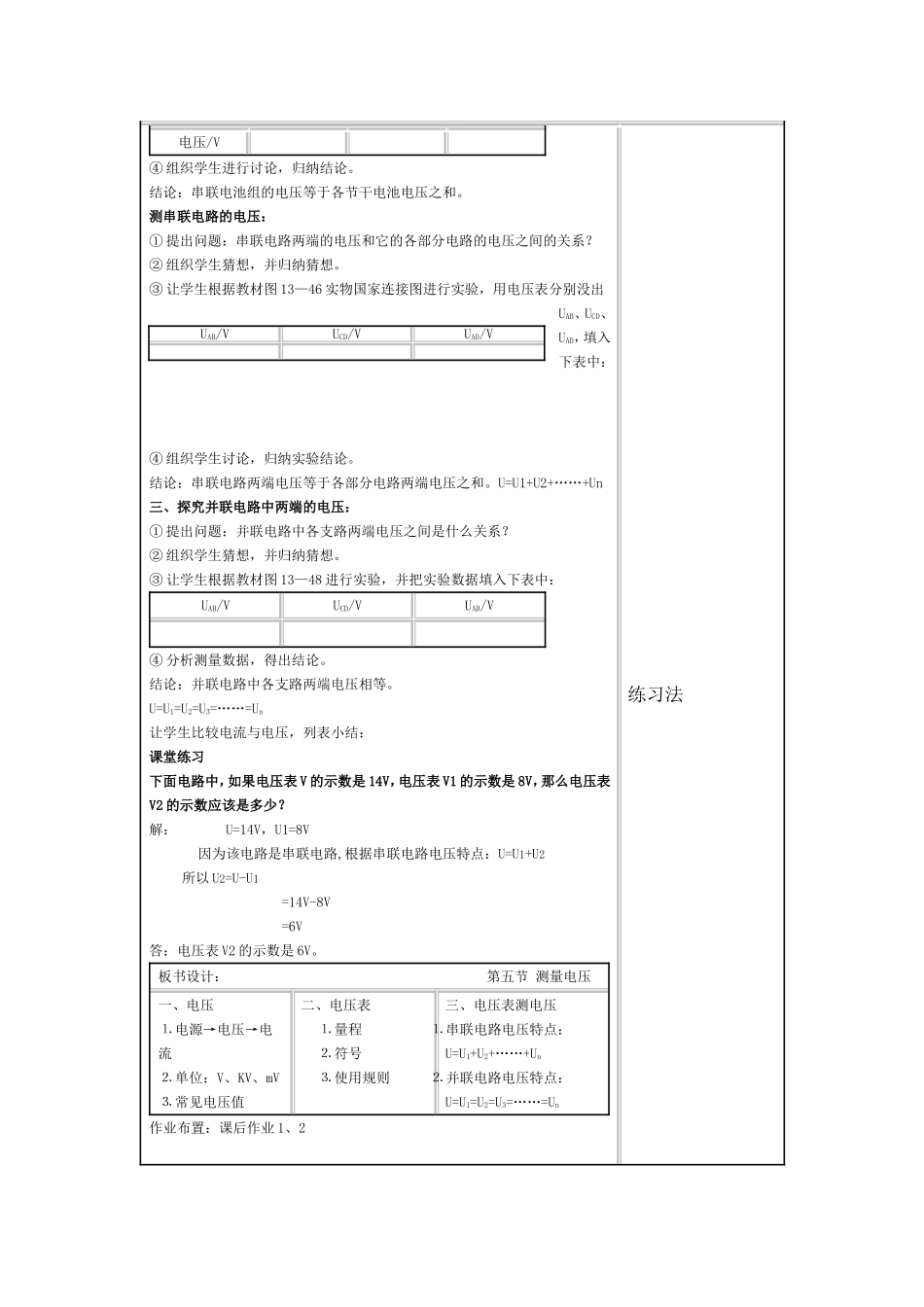

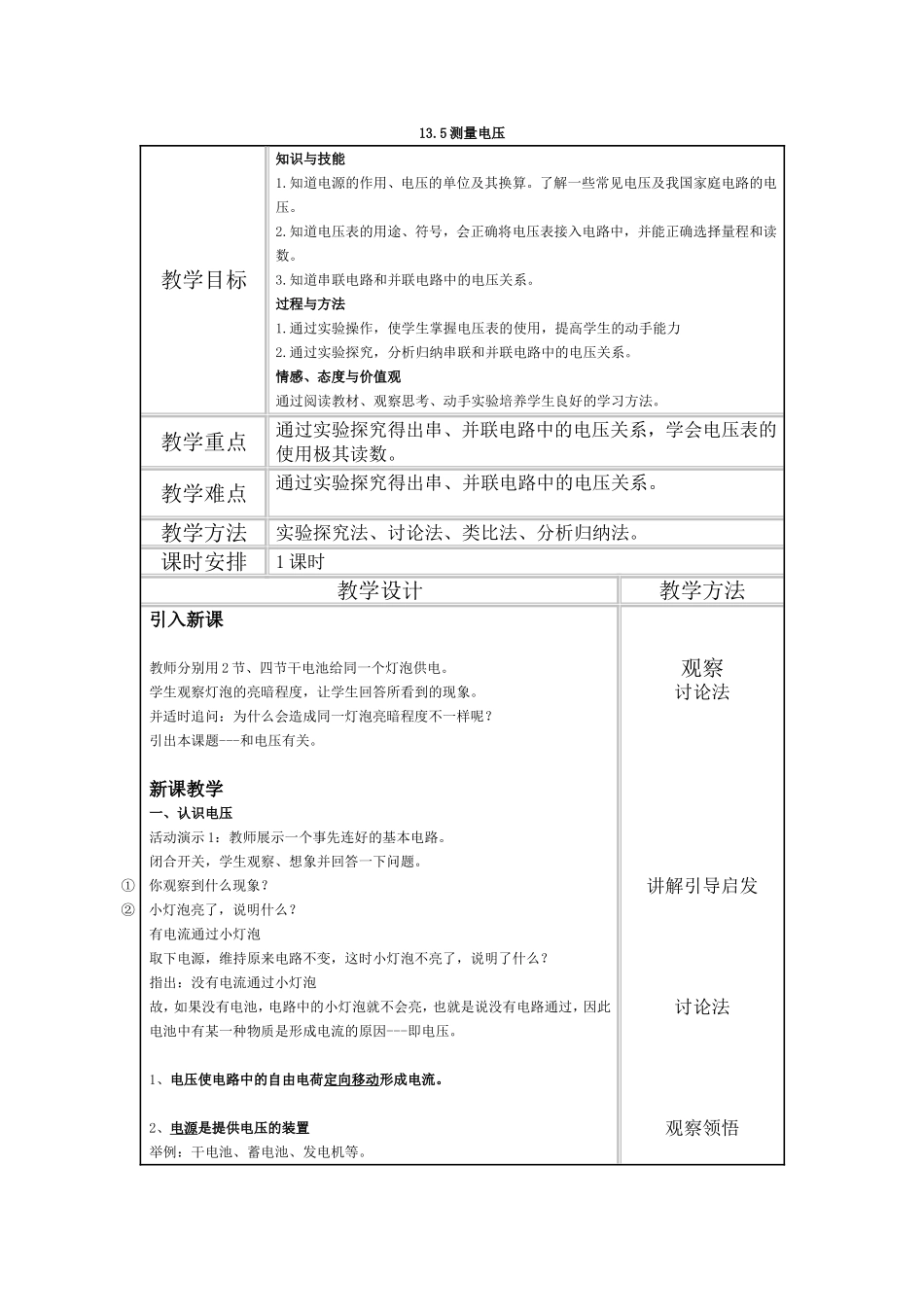

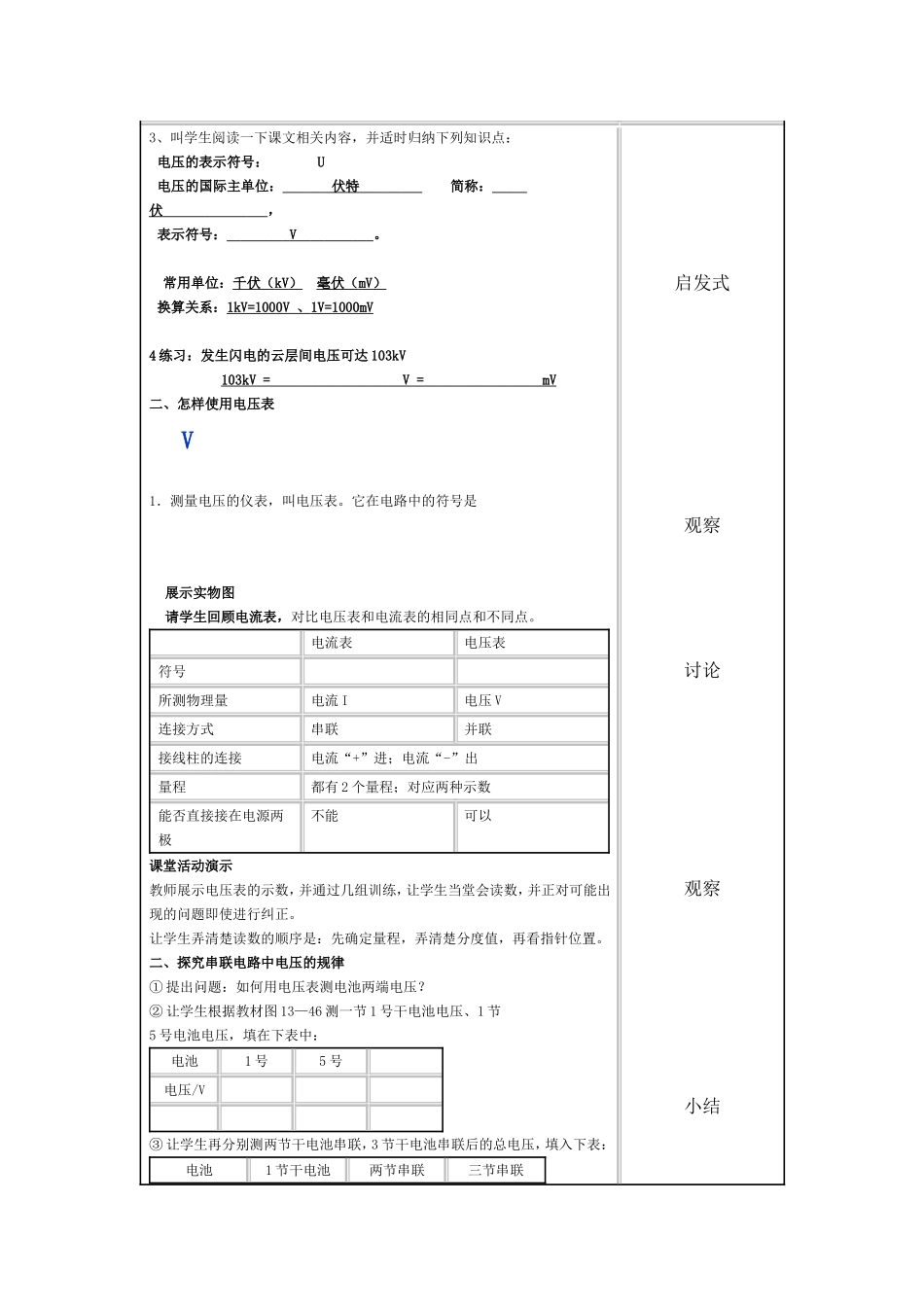

13.5测量电压教学目标知识与技能1.知道电源的作用、电压的单位及其换算。了解一些常见电压及我国家庭电路的电压。2.知道电压表的用途、符号，会正确将电压表接入电路中，并能正确选择量程和读数。3.知道串联电路和并联电路中的电压关系。过程与方法1.通过实验操作，使学生掌握电压表的使用，提高学生的动手能力2.通过实验探究，分析归纳串联和并联电路中的电压关系。情感、态度与价值观通过阅读教材、观察思考、动手实验培养学生良好的学习方法。教学重点通过实验探究得出串、并联电路中的电压关系，学会电压表的使用极其读数。教学难点通过实验探究得出串、并联电路中的电压关系。教学方法实验探究法、讨论法、类比法、分析归纳法。课时安排1课时教学设计教学方法引入新课教师分别用2节、四节干电池给同一个灯泡供电。学生观察灯泡的亮暗程度，让学生回答所看到的现象。并适时追问：为什么会造成同一灯泡亮暗程度不一样呢？引出本课题---和电压有关。新课教学一、认识电压活动演示1：教师展示一个事先连好的基本电路。闭合开关，学生观察、想象并回答一下问题。①你观察到什么现象？②小灯泡亮了，说明什么？有电流通过小灯泡取下电源，维持原来电路不变，这时小灯泡不亮了，说明了什么？指出：没有电流通过小灯泡故，如果没有电池，电路中的小灯泡就不会亮，也就是说没有电路通过，因此电池中有某一种物质是形成电流的原因---即电压。1、电压使电路中的自由电荷定向移动形成电流。2、电源是提供电压的装置举例：干电池、蓄电池、发电机等。观察讨论法讲解引导启发讨论法观察领悟3、叫学生阅读一下课文相关内容，并适时归纳下列知识点：电压的表示符号：U电压的国际主单位：伏特简称：伏，表示符号：V。常用单位：千伏（kV）毫伏（mV）换算关系：1kV=1000V、1V=1000mV4练习：发生闪电的云层间电压可达103kV103kV=V=mV二、怎样使用电压表V1．测量电压的仪表，叫电压表。它在电路中的符号是展示实物图请学生回顾电流表，对比电压表和电流表的相同点和不同点。电流表电压表符号所测物理量电流I电压V连接方式串联并联接线柱的连接电流“+”进；电流“-”出量程都有2个量程；对应两种示数能否直接接在电源两极不能可以课堂活动演示教师展示电压表的示数，并通过几组训练，让学生当堂会读数，并正对可能出现的问题即使进行纠正。让学生弄清楚读数的顺序是：先确定量程，弄清楚分度值，再看指针位置。二、探究串联电路中电压的规律①提出问题：如何用电压表测电池两端电压？②让学生根据教材图13—46测一节1号干电池电压、1节5号电池电压，填在下表中：电池1号5号电压/V③让学生再分别测两节干电池串联，3节干电池串联后的总电压，填入下表：电池1节干电池两节串联三节串联启发式观察讨论观察小结电压/V④组织学生进行讨论，归纳结论。结论：串联电池组的电压等于各节干电池电压之和。测串联电路的电压：①提出问题：串联电路两端的电压和它的各部分电路的电压之间的关系？②组织学生猜想，并归纳猜想。③让学生根据教材图13—46实物国家连接图进行实验，用电压表分别没出UAB、UCD、UAD，填入下表中：④组织学生讨论，归纳实验结论。结论：串联电路两端电压等于各部分电路两端电压之和。U=U1+U2+……+Un三、探究并联电路中两端的电压：①提出问题：并联电路中各支路两端电压之间是什么关系？②组织学生猜想，并归纳猜想。③让学生根据教材图13—48进行实验，并把实验数据填入下表中：UAB/VUCD/VUAD/V④分析测量数据，得出结论。结论：并联电路中各支路两端电压相等。U=U1=U2=U3=……=Un让学生比较电流与电压，列表小结：课堂练习下面电路中，如果电压表V的示数是14V，电压表V1的示数是8V，那么电压表V2的示数应该是多少？解：U=14V，U1=8V因为该电路是串联电路,根据串联电路电压特点：U=U1+U2所以U2=U-U1=14V-8V=6V答：电压表V2的示数是6V。板书设计：第五节测量电压一、电压⒈电源→电压→电流⒉单位：V、KV、mV⒊常见电压值二、电压表⒈量程⒉符号⒊使用规则三、电压表测电压⒈串联电路电压特点：U=U1+U2+……+Un⒉并联电路电压特点：U=U1=U2=U3=……=Un作业布置：课后作业1、2练习法UA...
