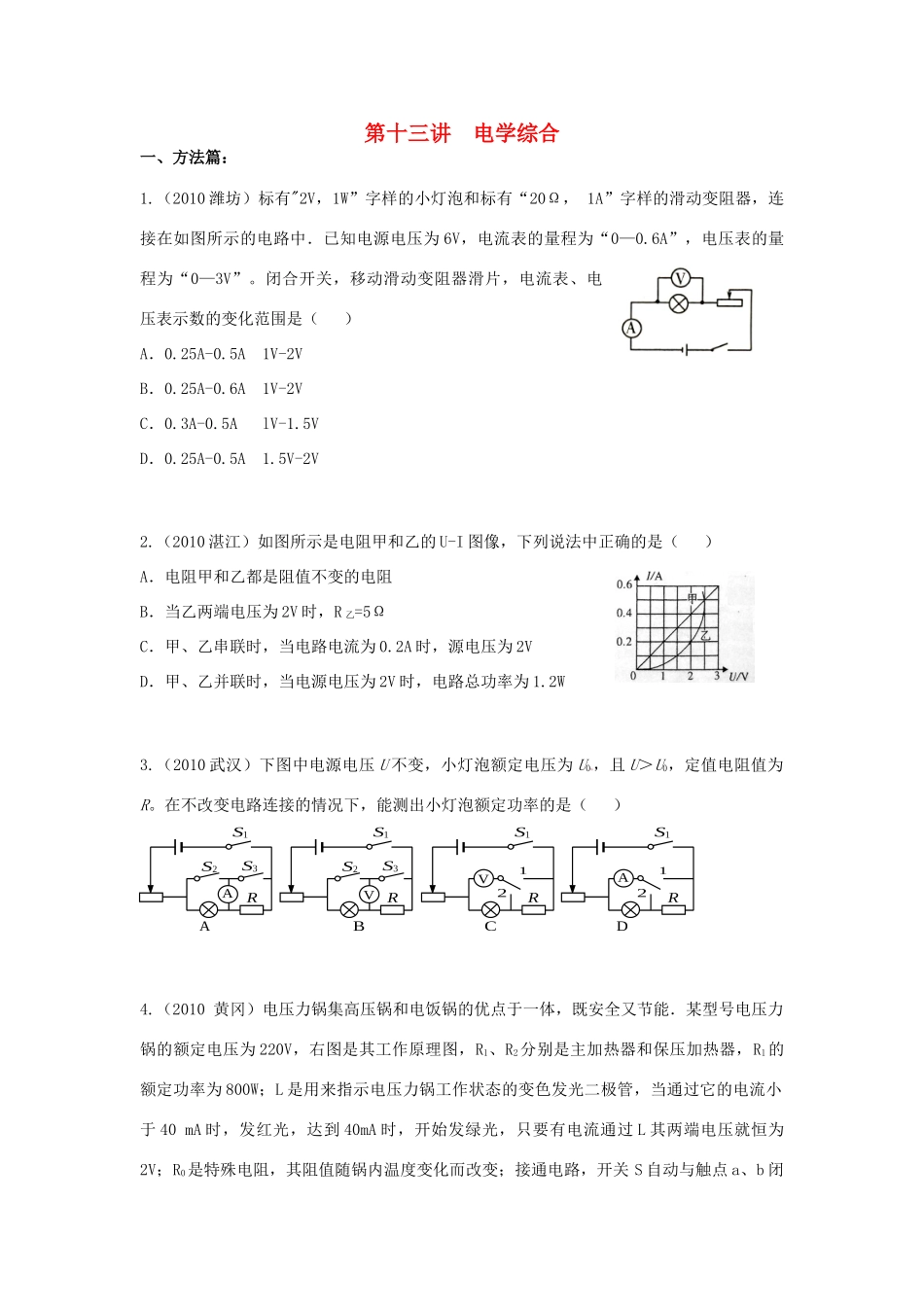

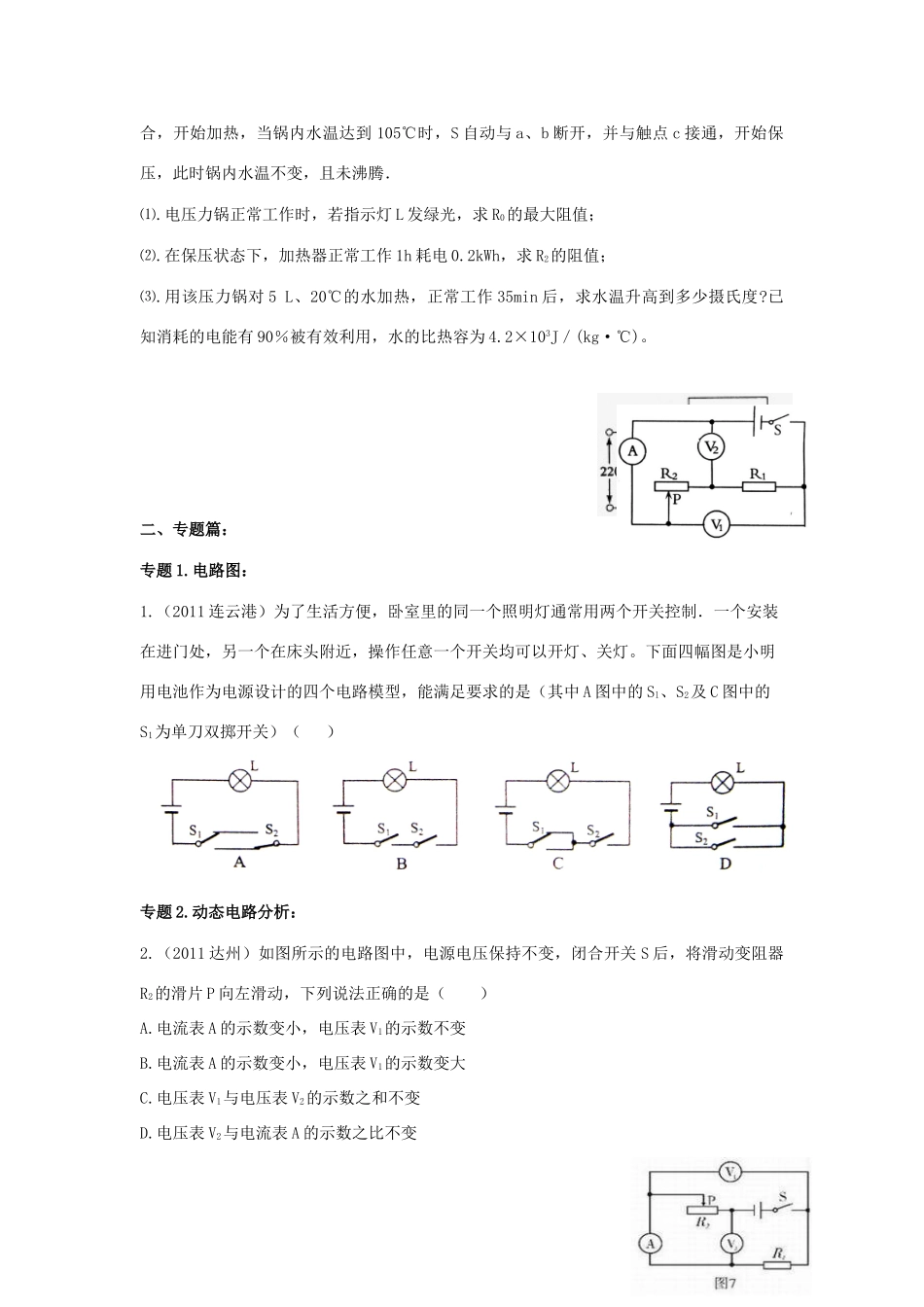

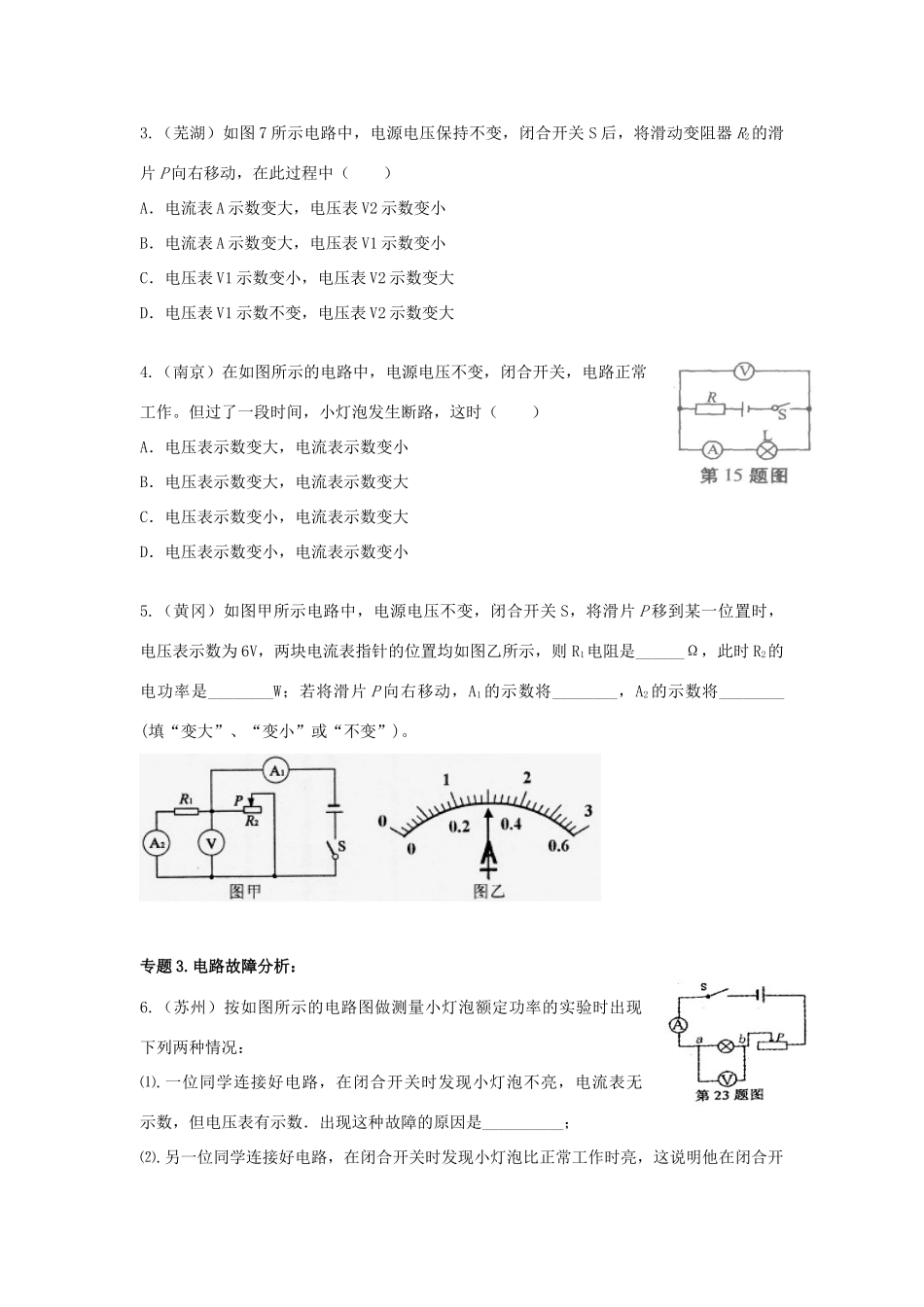

第十三讲电学综合一、方法篇：1.（2010潍坊）标有"2V，1W”字样的小灯泡和标有“20Ω，1A”字样的滑动变阻器，连接在如图所示的电路中．已知电源电压为6V，电流表的量程为“0—0.6A”，电压表的量程为“0—3V”。闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是（）A．0.25A-0.5A1V-2VB．0.25A-0.6A1V-2VC．0.3A-0.5AlV-1.5VD．0.25A-0.5A1.5V-2V2.（2010湛江）如图所示是电阻甲和乙的U-I图像，下列说法中正确的是（）A．电阻甲和乙都是阻值不变的电阻B．当乙两端电压为2V时，R乙=5ΩC．甲、乙串联时，当电路电流为0.2A时，源电压为2VD．甲、乙并联时，当电源电压为2V时，电路总功率为1.2W3.（2010武汉）下图中电源电压U不变，小灯泡额定电压为U0，且U＞U0，定值电阻值为R。在不改变电路连接的情况下，能测出小灯泡额定功率的是（）4.（2010黄冈）电压力锅集高压锅和电饭锅的优点于一体，既安全又节能．某型号电压力锅的额定电压为220V，右图是其工作原理图，R1、R2分别是主加热器和保压加热器，R1的额定功率为800W；L是用来指示电压力锅工作状态的变色发光二极管，当通过它的电流小于40mA时，发红光，达到40mA时，开始发绿光，只要有电流通过L其两端电压就恒为2V；R0是特殊电阻，其阻值随锅内温度变化而改变；接通电路，开关S自动与触点a、b闭合，开始加热，当锅内水温达到105℃时，S自动与a、b断开，并与触点c接通，开始保压，此时锅内水温不变，且未沸腾．⑴.电压力锅正常工作时，若指示灯L发绿光，求R0的最大阻值；⑵.在保压状态下，加热器正常工作1h耗电0.2kWh，求R2的阻值；⑶.用该压力锅对5L、20℃的水加热，正常工作35min后，求水温升高到多少摄氏度?已知消耗的电能有90％被有效利用，水的比热容为4.2×103J／(kg·℃)。二、专题篇：专题1.电路图：1.（2011连云港）为了生活方便，卧室里的同一个照明灯通常用两个开关控制．一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯。下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是（其中A图中的Sl、S2及C图中的S1为单刀双掷开关）（）专题2.动态电路分析：2.（2011达州）如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是（）A.电流表A的示数变小，电压表V1的示数不变B.电流表A的示数变小，电压表V1的示数变大C.电压表V1与电压表V2的示数之和不变D.电压表V2与电流表A的示数之比不变3.（芜湖）如图7所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中（）A．电流表A示数变大，电压表V2示数变小B．电流表A示数变大，电压表V1示数变小C．电压表V1示数变小，电压表V2示数变大D．电压表V1示数不变，电压表V2示数变大4.（南京）在如图所示的电路中，电源电压不变，闭合开关，电路正常工作。但过了一段时间，小灯泡发生断路，这时（）A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数变小，电流表示数变大D．电压表示数变小，电流表示数变小5.（黄冈）如图甲所示电路中，电源电压不变，闭合开关S，将滑片P移到某一位置时，电压表示数为6V，两块电流表指针的位置均如图乙所示，则R1电阻是______Ω，此时R2的电功率是________W；若将滑片P向右移动，A1的示数将________，A2的示数将________(填“变大”、“变小”或“不变”)。专题3.电路故障分析：6.（苏州）按如图所示的电路图做测量小灯泡额定功率的实验时出现下列两种情况：⑴.一位同学连接好电路，在闭合开关时发现小灯泡不亮，电流表无示数，但电压表有示数．出现这种故障的原因是__________；⑵.另一位同学连接好电路，在闭合开关时发现小灯泡比正常工作时亮，这说明他在闭合开关前没有___________。专题4.电功率计算：7.（德州）把标有“36V15W”的甲灯和标有“36V5W”的乙灯串联后接在电压是36V的电路中，则（）A.因为甲灯额定功率较大，所以甲灯较亮B.因为通过它们的电流相等，所以一样亮C.因为甲灯的电阻较小，所以甲灯较亮D.因为乙灯实际功率较大，所以乙灯较亮专题5.应用题目：8.（济宁...
