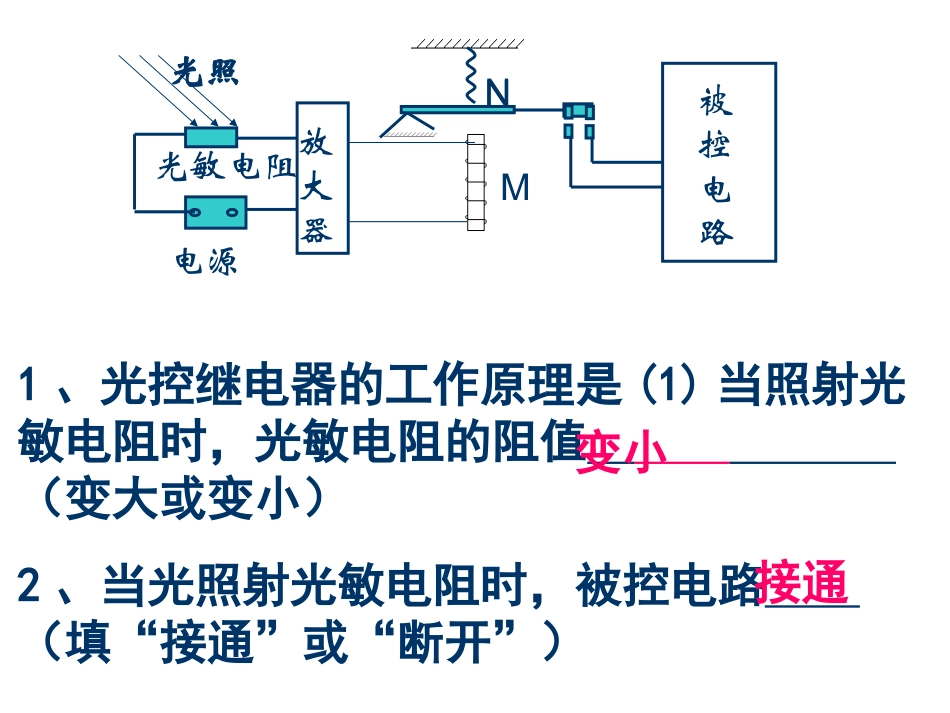

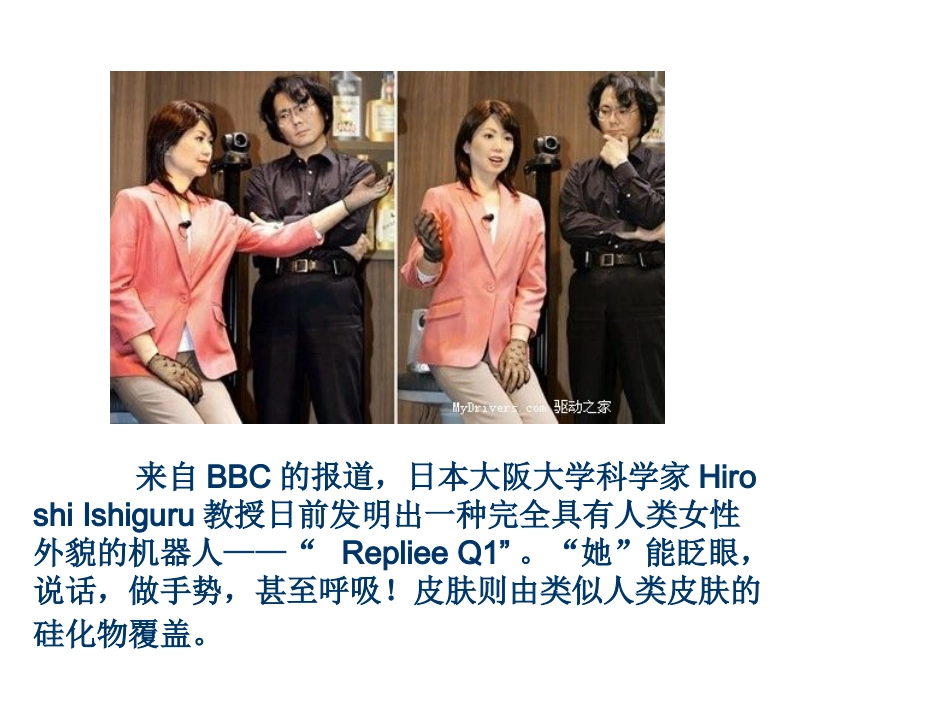

来自BBC的报道，日本大阪大学科学家HiroshiIshiguru教授日前发明出一种完全具有人类女性外貌的机器人——“ReplieeQ1”。“她”能眨眼，说话，做手势，甚至呼吸！皮肤则由类似人类皮肤的硅化物覆盖。光敏电阻光照放大器MNN被控电路1、光控继电器的工作原理是(1)当照射光敏电阻时，光敏电阻的阻值（变大或变小）2、当光照射光敏电阻时，被控电路（填“接通”或“断开”）电源变小接通●传感器应用的一般模式第2节传感器的应用（一）传感器放大转换电路执行机构显示器（指针式电表数字屏）计算机系统思考:1、应变式力传感器的组成部分？2、应变式传感器的原理？阅读：P57一、力传感器的应用——电子秤一、力传感器的应用——电子秤应变片发生形变时其电阻随之发生变化，在恒定电流下，应变片是把形变（力学量）转换为电压（电学量）的元件。金属梁U1U2说明书温度旋钮:可根据不同衣料随意调校合适的温度飞利浦GC1115基本型号电熨斗阅读P57--58双金属片温度传感器：原理:热胀冷缩原理常温下两触点分离。温度升高，两种金属膨胀性能不同，双金属片形状发生变化，使触点接触。二、温度传感器的应用——电熨斗二、温度传感器的应用——电熨斗复习:温度传感器制作材料、应用。思考与讨论：●常温下两触点是接触还是分离？温度过高时双金属片将怎样作用？●如何用调温旋钮来升高或降低电烫斗的工作温度？电烫斗的构造调温旋钮调节升降螺丝，升降螺丝带动弹性铜片升降，从而改变触点接触的难易，达到控制不同温度的目的。3传感器的应用（二）一、温度传感器的应用——电饭锅阅读教材58页1温度传感器的主要元件是什么？感温铁氧体2感温铁氧体的组成物质是什么？氧化锰、氧化锌和氧化铁粉末混合烧结而成3感温铁氧体有何特点？什么是“居里点”？常温下具有铁磁性，能够被磁体吸引，温度达到约103℃，失去铁磁性．居里点，又称居里温度，即指103℃。电饭锅的构造1开始煮饭时，用手压下开关按钮，永磁体与感温磁体相吸，手松开后，按钮不再恢复到图示状态。2水沸腾后，锅内大致保持100℃不变。3饭熟后，水分被大米吸收，锅底温度升高，当温度升至“居里点103”℃时，感温磁体失去铁磁性，在弹簧作用下，永磁体被弹开，触点分离，切断电源，从而停止加热．思考与讨论:4如果用电饭锅烧水，水沸腾后，锅内保持100℃不变，温度低于“居里点103”℃，电饭锅不能自动断电。只有水烧干后，温度升高到103℃才能自动断电。连贯地叙述电饭锅的工作过程?开始煮饭时，用手压下开关按钮，永磁体与感温磁体相吸，手松开后，按钮不再恢复到图示状态，则触点接通，电热板通电加热，水沸腾后，由于锅内保持100℃不变，故感温磁体仍与永磁体相吸，继续加热，直到饭熟后，水分被大米吸收，锅底温度升高，当温度升至“居里点103”℃时，感温磁体失去铁磁性，在弹簧作用下，永磁体被弹开，触点分离，切断电源，从而停止加热．如图所示是电饭煲的电路图，Ｓ１是一个限温开关，手动闭合，当此开关的温度达到居里点（103℃）时会自动断开，Ｓ２是一个自动温控开关，当温度低于约70℃时会自动闭合，温度高于80℃时会自动断开，红灯是加热状态时的指示灯，黄灯是保温状态时的指示灯，限流电阻Ｒ１＝Ｒ２＝500Ω，加热电阻丝Ｒ３＝50Ω，两灯电阻不计．（1）根据电路分析，叙述电饭煲煮饭的全过程（包括加热和保温过程）．（2）简要回答，如果不闭合开关Ｓ１，电饭煲能将饭煮熟吗?（3）计算加热和保温两种状态下，电饭煲的消耗功率之比．四．光传感器的应用——火灾报警器阅读教材59页哪个元件是光传感器?光电三极管是烟雾火警报警器中的光传感器以利用烟雾对光的散射来工作的火灾报警器为例，简述其工作原理。报警器带孔的罩子内装有发光二极管LED、光电三极管和不透明的挡板．平时，光电三极管收不到LED发出的光，呈现高电阻状态．烟雾进入罩内后对光有散射作用，使部分光线照射到光电三极管上，其电阻变小．与传感器连接的电路检测出这种变化，就会发出警报．
