江苏省电力公司附件2:高压电缆标准化建设标准VIP免费

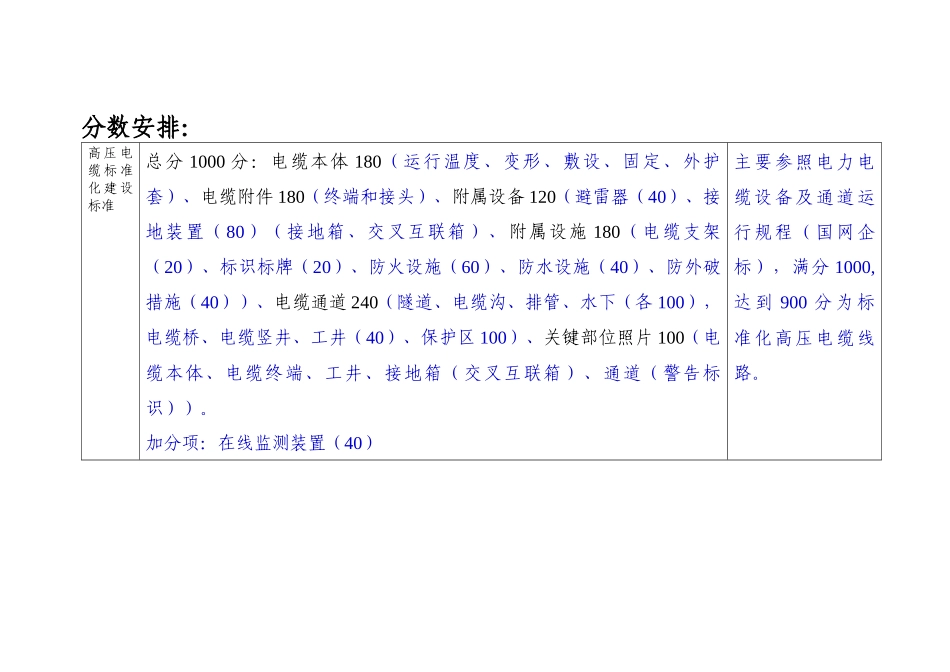

江苏省电力公司附件2:高压电缆标准化建设标准_第1页
1/16

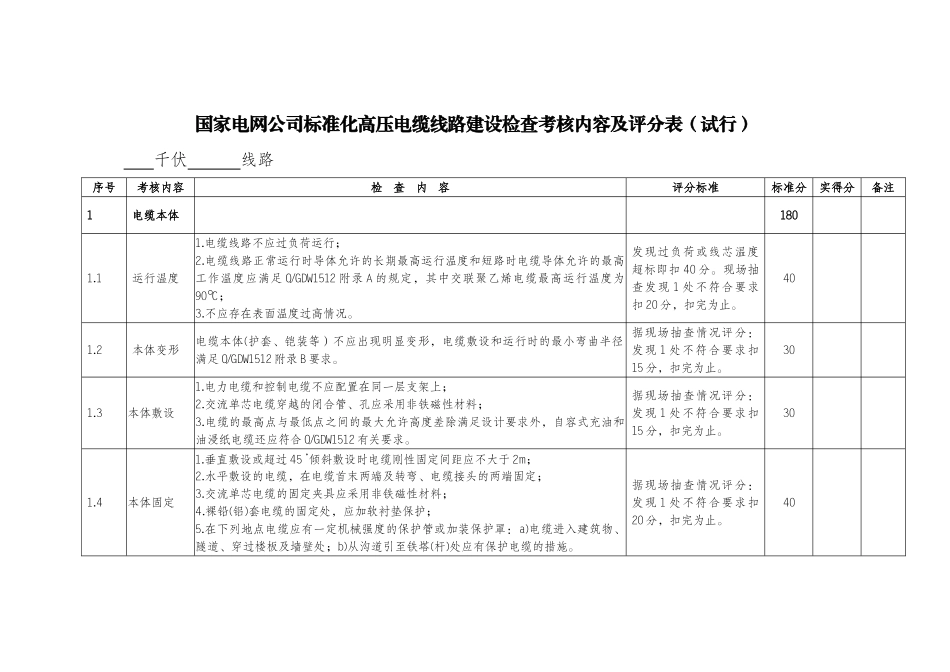

江苏省电力公司附件2:高压电缆标准化建设标准_第2页
2/16

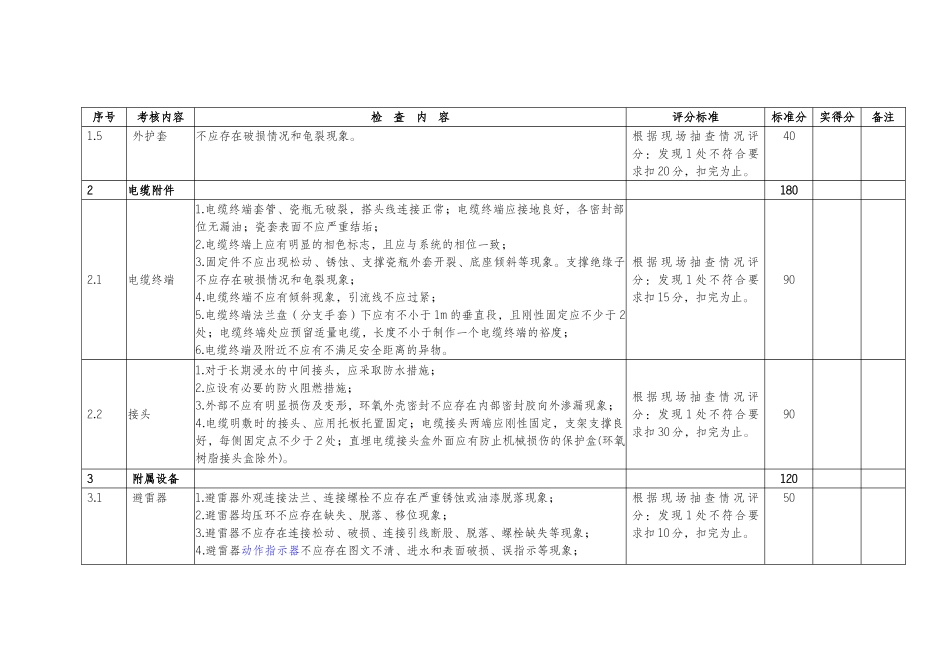

江苏省电力公司附件2:高压电缆标准化建设标准_第3页
3/16
分数安排:高压电缆标准化建设标准总分1000分:电缆本体180(运行温度、变形、敷设、固定、外护套)、电缆附件180(终端和接头)、附属设备120(避雷器(40)、接地装置(80)(接地箱、交叉互联箱)、附属设施180(电缆支架(20)、标识标牌(20)、防火设施(60)、防水设施(40)、防外破措施(40))、电缆通道240(隧道、电缆沟、排管、水下(各100),电缆桥、电缆竖井、工井(40)、保护区100)、关键部位照片100(电缆本体、电缆终端、工井、接地箱(交叉互联箱)、通道(警告标识))。加分项:在线监测装置(40)主要参照电力电缆设备及通道运行规程(国网企标),满分1000,达到900分为标准化高压电缆线路。国家电网公司标准化高压电缆线路建设检查考核内容及评分表(试行)千伏线路序号考核内容检查内容评分标准标准分实得分备注1电缆本体1801.1运行温度1.电缆线路不应过负荷运行;2.电缆线路正常运行时导体允许的长期最高运行温度和短路时电缆导体允许的最高工作温度应满足Q/GDW1512附录A的规定,其中交联聚乙烯电缆最高运行温度为90℃;3.不应存在表面温度过高情况。发现过负荷或线芯温度超标即扣40分。现场抽查发现1处不符合要求扣20分,扣完为止。401.2本体变形电缆本体(护套、铠装等)不应出现明显变形,电缆敷设和运行时的最小弯曲半径满足Q/GDW1512附录B要求。据现场抽查情况评分:发现1处不符合要求扣15分,扣完为止。301.3本体敷设1.电力电缆和控制电缆不应配置在同一层支架上;2.交流单芯电缆穿越的闭合管、孔应采用非铁磁性材料;3.电缆的最高点与最低点之间的最大允许高度差除满足设计要求外,自容式充油和油浸纸电缆还应符合Q/GDW1512有关要求。据现场抽查情况评分:发现1处不符合要求扣15分,扣完为止。301.4本体固定1.垂直敷设或超过45〬倾斜敷设时电缆刚性固定间距应不大于2m;2.水平敷设的电缆,在电缆首末两端及转弯、电缆接头的两端固定;3.交流单芯电缆的固定夹具应采用非铁磁性材料;4.裸铅(铝)套电缆的固定处,应加软衬垫保护;5.在下列地点电缆应有一定机械强度的保护管或加装保护罩:a)电缆进入建筑物、隧道、穿过楼板及墙壁处;b)从沟道引至铁塔(杆)处应有保护电缆的措施。据现场抽查情况评分:发现1处不符合要求扣20分,扣完为止。40序号考核内容检查内容评分标准标准分实得分备注1.5外护套不应存在破损情况和龟裂现象。根据现场抽查情况评分:发现1处不符合要求扣20分,扣完为止。402电缆附件1802.1电缆终端1.电缆终端套管、瓷瓶无破裂,搭头线连接正常;电缆终端应接地良好,各密封部位无漏油;瓷套表面不应严重结垢;2.电缆终端上应有明显的相色标志,且应与系统的相位一致;3.固定件不应出现松动、锈蚀、支撑瓷瓶外套开裂、底座倾斜等现象。支撑绝缘子不应存在破损情况和龟裂现象;4.电缆终端不应有倾斜现象,引流线不应过紧;5.电缆终端法兰盘(分支手套)下应有不小于1m的垂直段,且刚性固定应不少于2处;电缆终端处应预留适量电缆,长度不小于制作一个电缆终端的裕度;6.电缆终端及附近不应有不满足安全距离的异物。根据现场抽查情况评分:发现1处不符合要求扣15分,扣完为止。902.2接头1.对于长期浸水的中间接头,应采取防水措施;2.应设有必要的防火阻燃措施;3.外部不应有明显损伤及变形,环氧外壳密封不应存在内部密封胶向外渗漏现象;4.电缆明敷时的接头、应用托板托置固定;电缆接头两端应刚性固定,支架支撑良好,每侧固定点不少于2处;直埋电缆接头盒外面应有防止机械损伤的保护盒(环氧树脂接头盒除外)。根据现场抽查情况评分:发现1处不符合要求扣30分,扣完为止。903附属设备1203.1避雷器1.避雷器外观连接法兰、连接螺栓不应存在严重锈蚀或油漆脱落现象;2.避雷器均压环不应存在缺失、脱落、移位现象;3.避雷器不应存在连接松动、破损、连接引线断股、脱落、螺栓缺失等现象;4.避雷器动作指示器不应存在图文不清、进水和表面破损、误指示等现象;根据现场抽查情况评分:发现1处不符合要求扣10分,扣完为止。50序号考核内容检查内容评分标准标准分实得分备注5.避雷器底座金属表面不应出现锈蚀或油漆脱落现象;6.避雷器引流线...
