二、直流电磁继电器的构造、规格和工作原理VIP免费

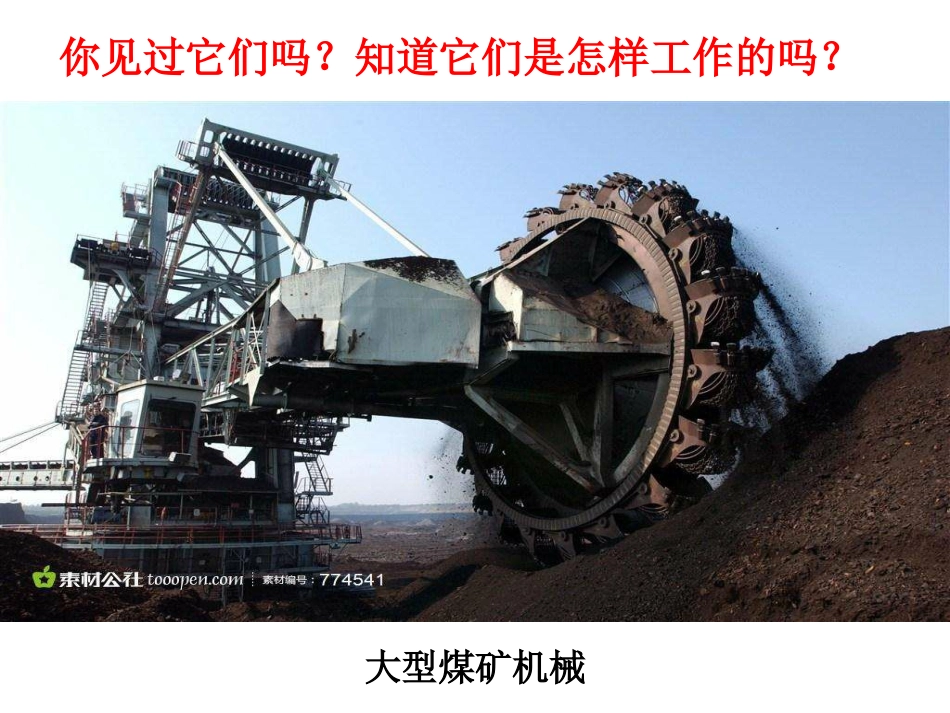

继电器的构造、工作原理和作用嵊州市黄泽中学邢立大型煤矿机械你见过它们吗？知道它们是怎样工作的吗？大型水稻、玉米收割机100余台，其中一台大型收割机一天可收割150多亩地电力大型吊装设备机械式挖掘机运输船人体对电流的反映:8-10mA手摆脱电极已感到困难,有剧痛感(手指关节).20-25mA手迅速麻痹,不能自动摆脱电极,呼吸困难.50-80mA呼吸困难,心房开始震颤.90-100mA呼吸麻痹,三秒钟后心脏开始麻痹,停止跳动.有什么器件可以代替普通开关，让我们在小电流、低电压情况下安全放心地控制大电流、高电压电路？物理大神——约瑟夫·亨利电磁继电器神器有什么器件可以代替普通开关，让我们在小电流、低电压情况下安全放心地控制大电流、高电压电路？Whois电磁继电器？返回弹簧电磁铁衔铁一、电磁继电器的构造继电器的作用构造、工作原理和作用触点电磁继电器实物观察继电器的构造找出继电器的各个组成部分线圈触点衔铁实验：请按以下电路图连接继电器1.听一听电源接通前后继电器发出的声音2.看一看电源接通前后继电器动触点的动作情况线圈引脚实验：请按以下电路图连接继电器1.听一听电源接通前后继电器发出的声音2.看一看电源接通前后继电器动触点的动作情况请结合书本78页找出常开触点、常闭触点、转换触点常开触点常闭触点常开触点Ｈ：线圈不通电时，与动触点断开常闭触点Ｄ：线圈不通电时，与动触点闭合转换触点常闭触点常开触点动触点对照实物图找出常开触点、常闭触点、动触点实验：请按以下电路图连接电路观察电源接通前后电动机的工作情况M二、继电器的作用二、继电器的作用二、继电器的作用M输入电路电源接通，电磁铁＿＿＿＿＿，将衔铁吸向铁芯，动触点与＿＿＿＿＿闭合，接通输出电路输出电路输入电路输入电路电源断开，电磁铁＿＿＿＿＿，衔铁在返回弹簧作用下离开铁芯，动触点与＿＿＿＿＿闭合，切断输出电路常开触点产生磁性失去磁性常闭触点工作原理：二、继电器的作用1、开关作用输入电路电源接通，电磁铁产生磁性，将衔铁吸向铁芯，转换触点与常开触点闭合，接通输出电路输入电路电源断开，电磁铁失去磁性，衔铁在返回弹簧作用下离开铁芯，转换触点与常闭触点闭合，断开输出电路=开关闭合=开关断开二、继电器的作用1、开关作用电磁继电器是根据输入电路的信号来控制输出电路中的电流“通”、“断”的器件单刀双掷开关单刀单掷开关常开开关常闭开关二、继电器的作用M控制电路工作电路二、继电器的作用M控制电路380V工作电路低压高压二、继电器的作用1、开关作用2、以低控高、以小控大小电流或低电压控制命令输入继电器输出控制大电流或高电压电路的通断连一连如图是简单的火警自动报警装置所需的电路元件，请按以下要求连接电路（a、b、c为三个接线柱）。要求：发生火灾时红灯亮、电铃响，发出报警信号；正常情况下绿灯亮。（温控开关温度升高到某值时自动闭合，常温时自动断开。）总结一.认识电磁继电器的构造和工作原理继电器弹簧电磁铁衔铁常闭触点动触点常开触点转换触点总结一.认识电磁继电器的构造和工作原理二.电磁继电器的作用1.开关作用2.以低控高、以小控大的作用继电器谢谢观看
