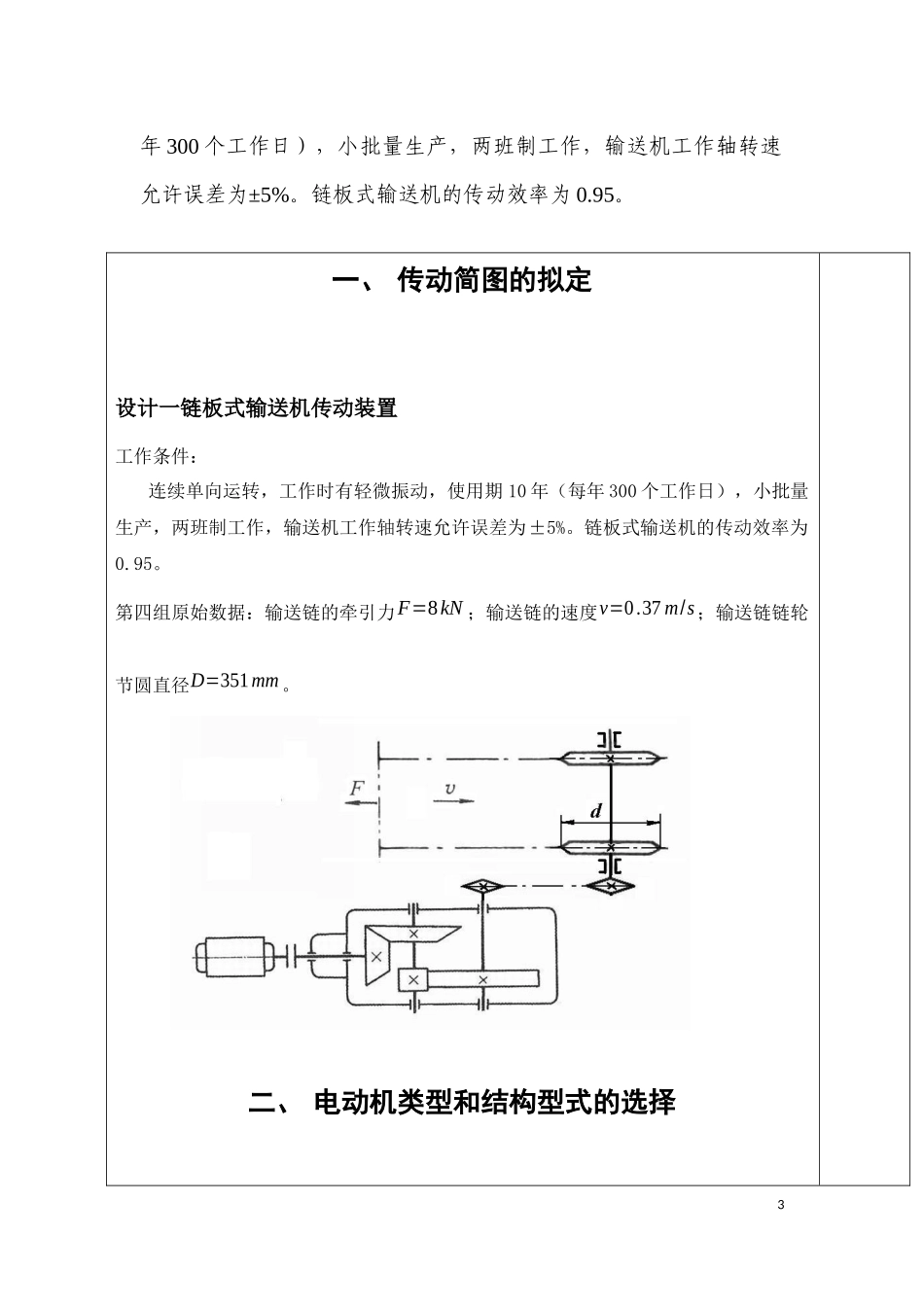

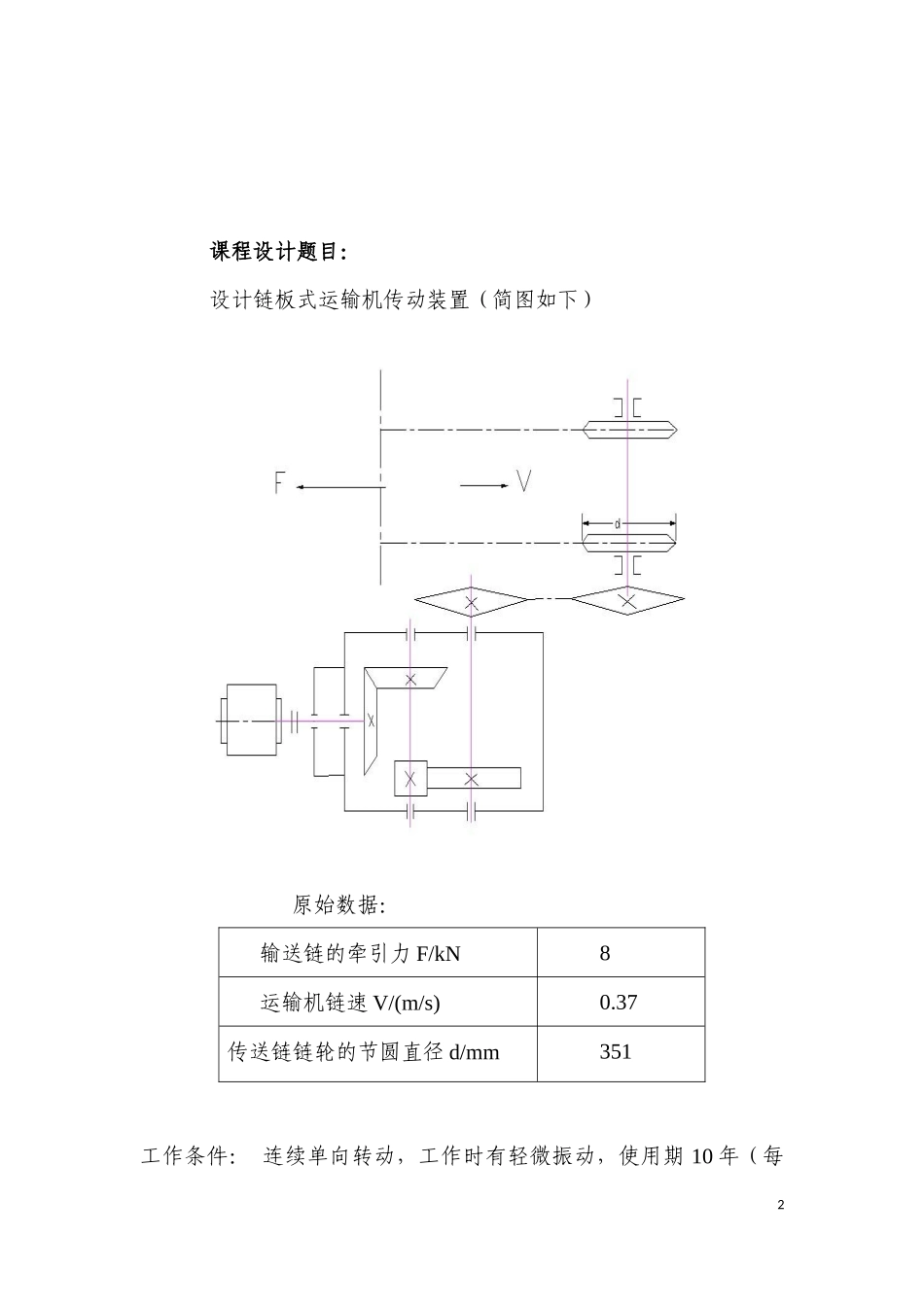

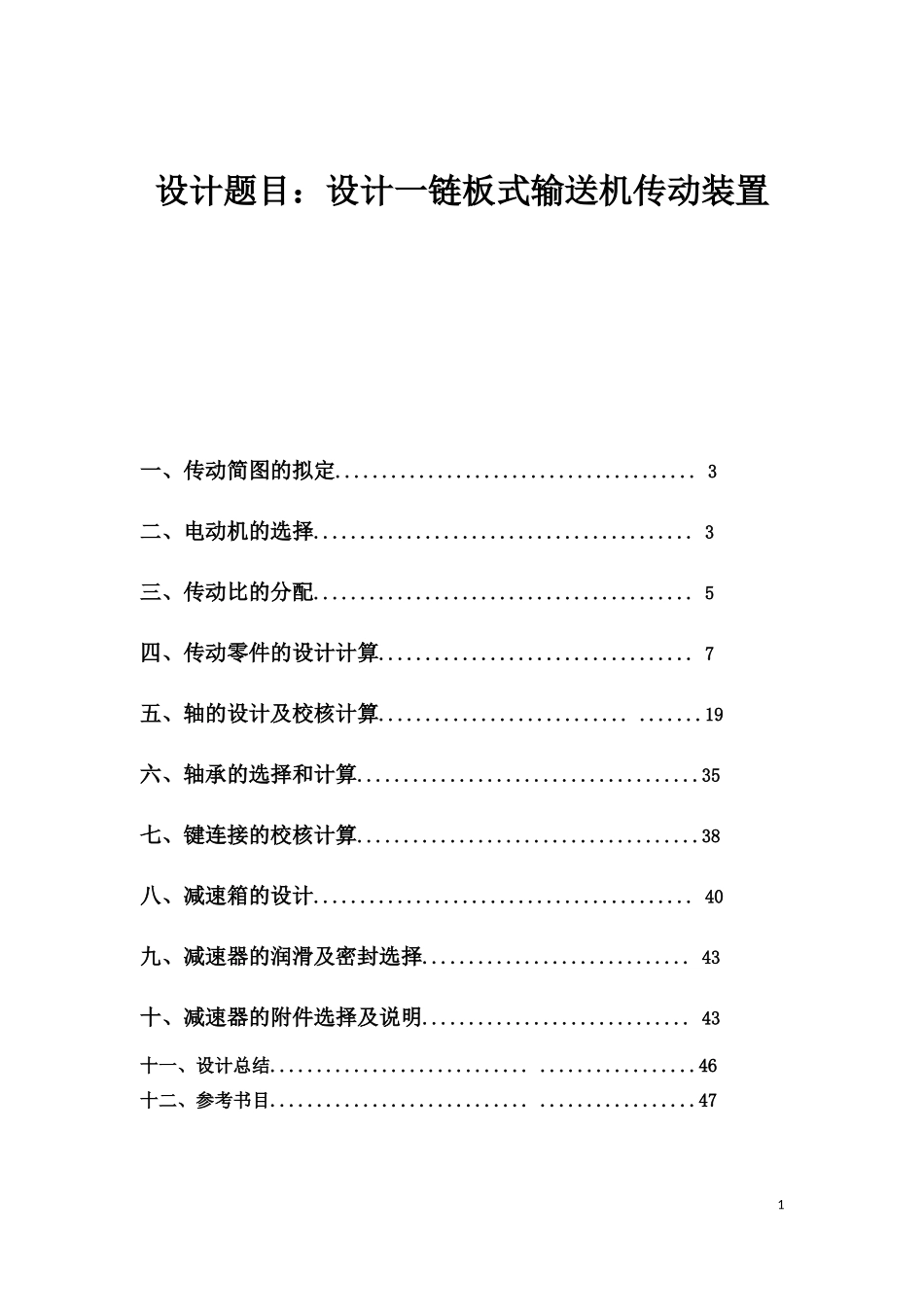

设计题目:设计一链板式输送机传动装置一、传动简图的拟定.......................................3二、电动机的选择.........................................3三、传动比的分配.........................................5四、传动零件的设计计算..................................7五、轴的设计及校核计算..................................19六、轴承的选择和计算.....................................35七、键连接的校核计算.....................................38八、减速箱的设计.........................................40九、减速器的润滑及密封选择.............................43十、减速器的附件选择及说明.............................43十一、设计总结.............................................46十二、参考书目.............................................471课程设计题目:设计链板式运输机传动装置(简图如下)原始数据:输送链的牵引力F/kN8运输机链速V/(m/s)0.37传送链链轮的节圆直径d/mm351工作条件:连续单向转动,工作时有轻微振动,使用期10年(每2年300个工作日),小批量生产,两班制工作,输送机工作轴转速允许误差为±5%。链板式输送机的传动效率为0.95。一、传动简图的拟定设计一链板式输送机传动装置工作条件:连续单向运转,工作时有轻微振动,使用期10年(每年300个工作日),小批量生产,两班制工作,输送机工作轴转速允许误差为±5%。链板式输送机的传动效率为0.95。第四组原始数据:输送链的牵引力F=8kN;输送链的速度v=0.37m/s;输送链链轮节圆直径D=351mm。二、电动机类型和结构型式的选择3**Expressionisfaulty**、电动机类型的选择:根据用途选择Y系列一般用途的全封闭自冷式三相异步电动机。**Expressionisfaulty**、功率的确定:**Expressionisfaulty**工作机所需功率Pw:Pw=Fwvw/(1000ηw)因为F=8kN;v=0.37m/s;ηw=0.95,把数据带入式子中,所以Pw=8000×0.37/(1000×0.95)≈3.1158kW**Expressionisfaulty**传动装置的总效率η:联轴器效率η联=0.99,滚动球轴承效率η轴=0.99,锥齿轮效率η锥=0.97,圆柱齿轮效率η圆(8级精度)=0.97,滚子链效率η链=0.96。η=η联轴器×η锥×η圆柱×η球轴承3×η滚子链¿0.99×0.97×0.97×0.993×0.96¿0.8677**Expressionisfaulty**所需电动机的功率Pd:Pd=Pw/η¿3.1158/0.8677=3.72kW**Expressionisfaulty**电动机额定功率Pm:按Pm≥Pd选取电动机型号。故选Pm=4kW的电动机**Expressionisfaulty**、电动机转速的确定:Pw=3.1158kW电动机工作功率=4KW,转速=960r/min4mPmn计算工作机轴工作转速:nw=60×1000v/(πd)¿60×1000×0.37/(π×351)¿20.14r/min按推荐的传动比范围,取锥齿轮、圆柱齿轮和链传动的一级减速器传动比范围分别为2~3、3~5和2~5,则总传动比范围为i=12~75。故电动机转速的可选范围为n=inw=(12−75)×20.14=241.68−1510.5r/min符合这一范围的同步转速有750、1000和1500r/min。**Expressionisfaulty**、电动机型号的确定由上可见,电动机同步转速可选750、1000和1500r/min,额定功率为4kW。因在本课程设计中,1000r/min1500r/min的电动机最常用,因此查表14-5(P166)选择电动机型号为Y132M1-6。电动机的主要参数见下表型号额定功率/kW满载转速nm(r/min)堵转转矩额定转矩最大转矩额定转矩Y132M1-649602.02.2**Expressionisfaulty**、传动比的分配计算总传动比及分配各级的传动比1、总传动比:i=nm/nw=960/20.14=47.72、分配各级传动比:选择Y132M1-6三相异步电动机各级传动比:i1=3i2=4i3=3.9755设减速器的传动比为i减,高速级锥齿轮传动比为i1,低速级圆柱齿轮传动比为i2,链传动传动比为i链。按表推荐的传动比范围,取锥齿轮、圆柱齿轮和链传动的一级减速器传动比范围分别为2~3、3~5和2~5。经验公式i1≈0.25i减。为使大锥齿轮不至于过大,i1≤3。故i1=i减×i链,取i链=4,则有i减=i/i链=11.925锥齿轮啮合的传动比:i1=0.25i减=2.98,故i1=3。圆柱齿轮啮合的传动比:i2=i减/i1=4.0111,i2=4。链传动的传动比:i链=ii1×i2=¿3.975。3、各轴的转速n(r/mi...
