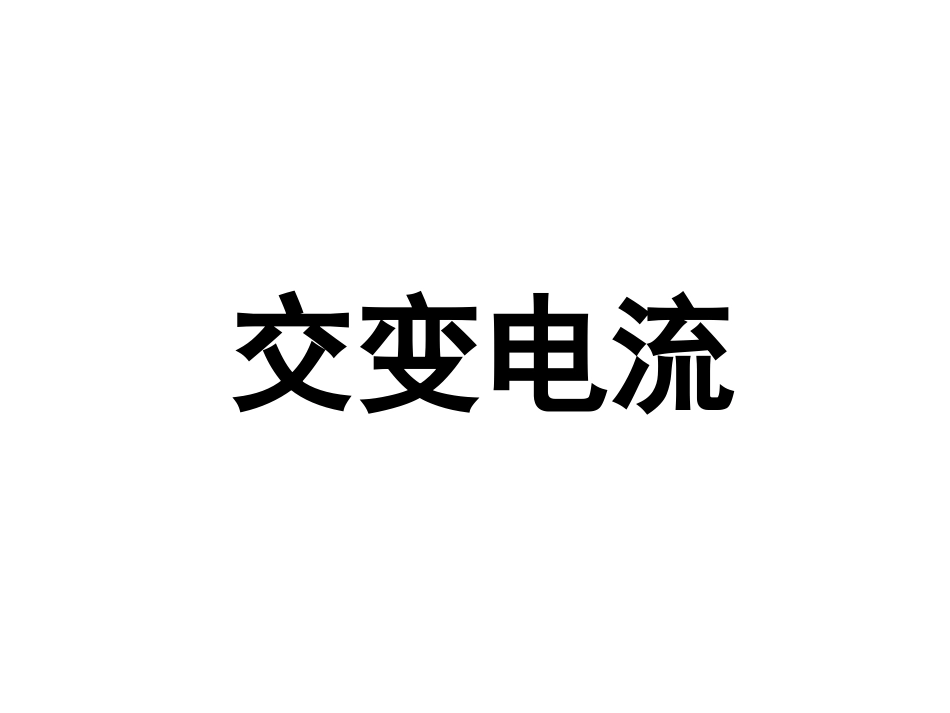

三、交变电流_第1页
1/14

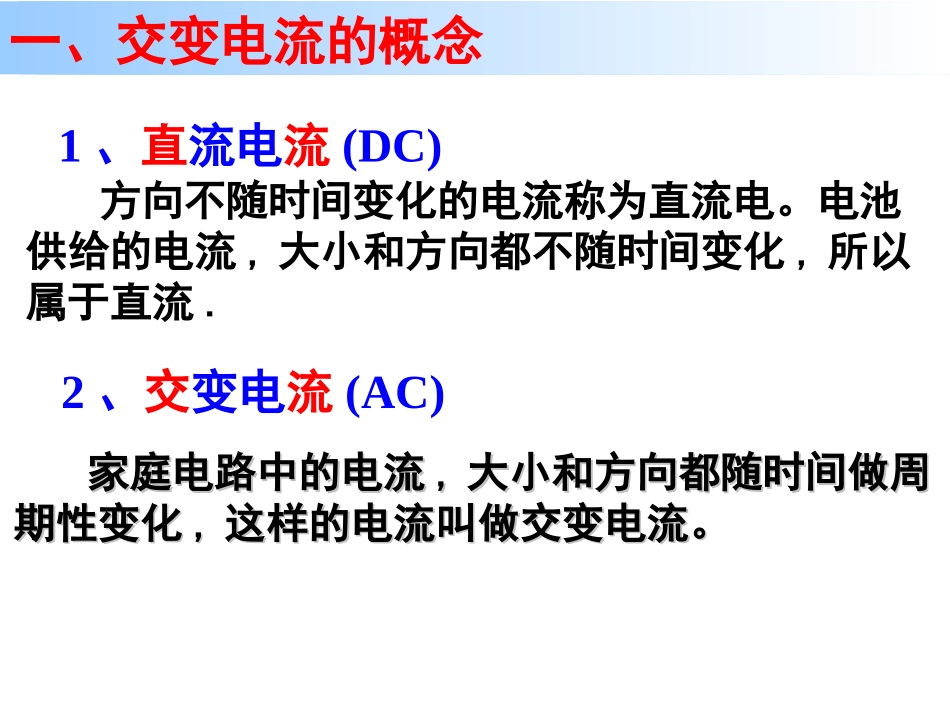

三、交变电流_第2页
2/14

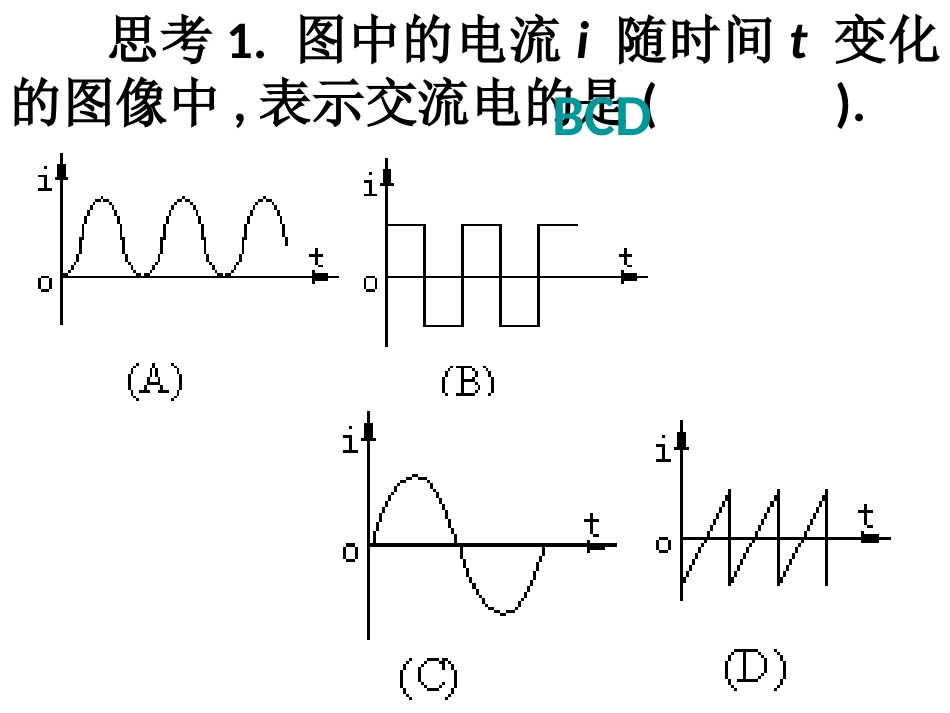

三、交变电流_第3页
3/14
交变电流1、直流电流(DC)2、交变电流(AC)一、交变电流的概念方向不随时间变化的电流称为直流电。电池供给的电流,大小和方向都不随时间变化,所以属于直流.家庭电路中的电流家庭电路中的电流,,大小和方向都随时间做周大小和方向都随时间做周期性变化期性变化,,这样的电流叫做交变电流。这样的电流叫做交变电流。思考1.图中的电流i随时间t变化的图像中,表示交流电的是().BCD交流发电机的结构eoEmT/42T/43T/4Tπ/2π3π/22πωtt二、交变电流的产生交变电流产生条件:线圈在磁场中绕垂直于磁场的轴转动中性面SB⊥BVAB//BVCD//me=0i=0S//BBVABBVCD0nBSEm二、交变电流的变化规律问题:线圈经过什么位置时,电流的方向发生变化?1.方向变化规律:中性面--------在线圈平面垂直于磁感线时,各边都不切割磁感线,线圈中没有感应电流,这样的位置叫中性面。BvvBBBBBBBB二、交变电流的变化规律1.方向变化规律:中性面--------在线圈平面垂直于磁感线时,各边都不切割磁感线,线圈中没有感应电流,这样的位置叫中性面。2.大小变化规律--------电动势的瞬时值设线圈平面从中性面开始转动,角速度是ω,经过时间t,线圈转过的角度是ωt,ab边的线速度v的方向跟磁感线的夹角也是ωt.ab边的长度为l,则ab边中的感应电动势是:问题:线圈经过什么位置时,电流的方向发生变化?问题:交流电的大小变化规律是怎样的?eab=Blvsinωtcd边中的感应电动势跟ab边中的大小相同,而且两边又是串联的,所以线圈中总感应电动势为:e=2Blvsinωt令Em=2Blv=BSω叫电动势的最大值则线圈中产生的电动势的瞬时值:e=Emsinωt线圈平面每经过中性面一次,感应电流的方向就改变一次,线圈转动一周,感应电流的方向改变两次。线圈平面ωtVV中性面adBωt1.(1)电动势按正弦规律变化tEemsin(2)电流按正弦规律变化tIimsin三、交变电流的变化规律☆成立条件:转轴垂直匀强磁场,经中性面时开始计时NBSLNBLEm21vNBLEm12特别提醒:(1)瞬时值表达式与开始计时的位置有关.①若线圈从中性面开始计时,e=Emsinωt.②若线圈从位于与中性面垂直的位置开始计时,e=Emcosωt.(2)峰值与开始计时的位置及线圈转动的时间无关,与线圈形状无关,与转轴的位置无关.eoEmT/42T/43T/4Tπ/2π3π/22πωttabcdKLABabcdKLABabcdkLABabcdkLABabcdkLAB四、交流电的图像线圈经过中性面时,电流将改变方向,线圈转动一周,两次经过中性面,电流方向改变两次一矩形线圈,绕垂直于匀强磁场并位于线圈平面内的固定轴转动,线圈中的感应电动势e随时间的变化如图所示,下列说法中正确的是()A.t1时刻通过的磁通量为零B.t2时刻通过的磁通量的绝对值最大C.t3时刻通过的磁通量变化率的绝对值最大D.每当e变换方向时通过的磁通量的绝对值最大【答案】D例3
