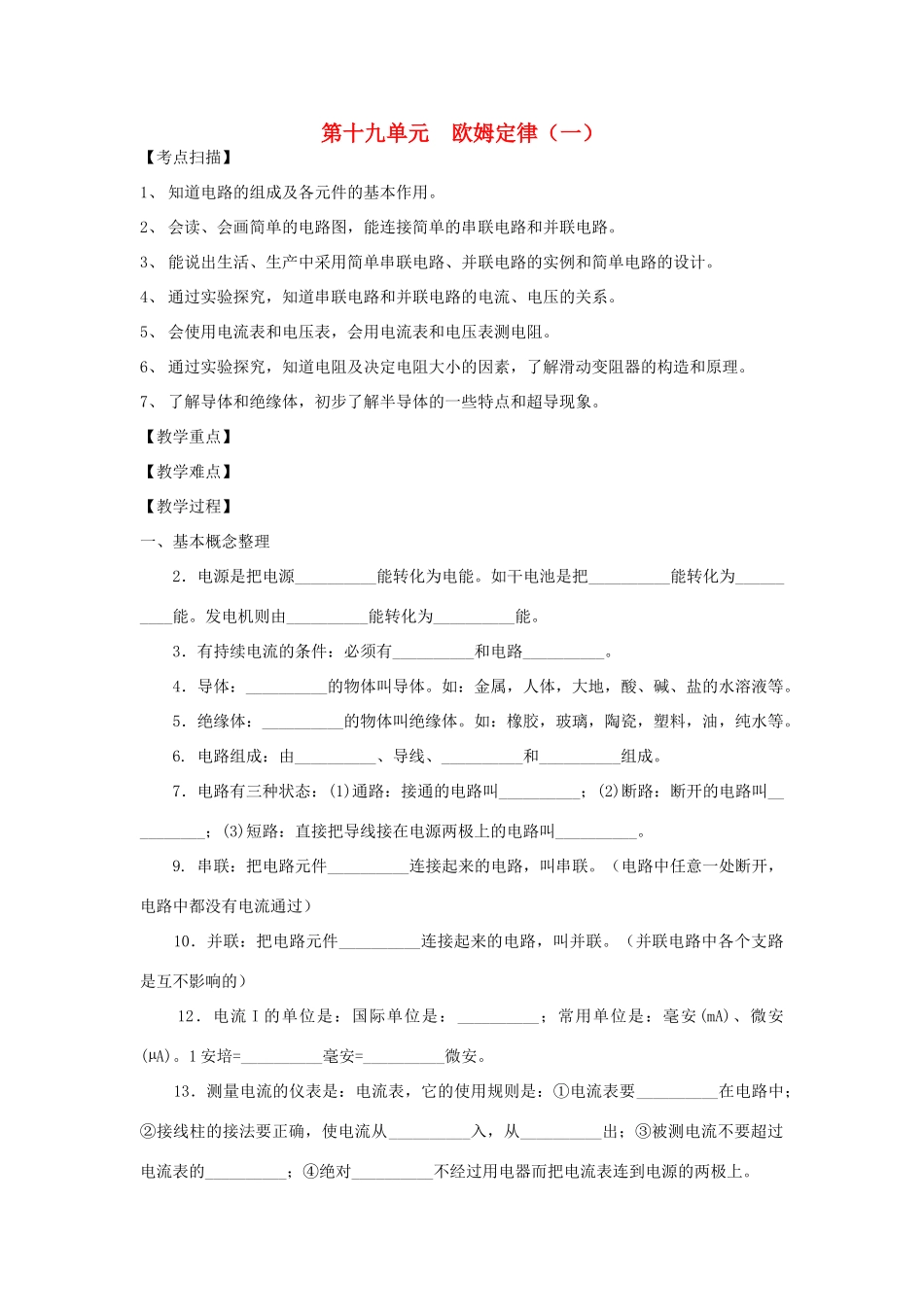

第十九单元欧姆定律（一）【考点扫描】1、知道电路的组成及各元件的基本作用。2、会读、会画简单的电路图，能连接简单的串联电路和并联电路。3、能说出生活、生产中采用简单串联电路、并联电路的实例和简单电路的设计。4、通过实验探究，知道串联电路和并联电路的电流、电压的关系。5、会使用电流表和电压表，会用电流表和电压表测电阻。6、通过实验探究，知道电阻及决定电阻大小的因素，了解滑动变阻器的构造和原理。7、了解导体和绝缘体，初步了解半导体的一些特点和超导现象。【教学重点】【教学难点】【教学过程】一、基本概念整理2．电源是把电源__________能转化为电能。如干电池是把__________能转化为__________能。发电机则由__________能转化为__________能。3．有持续电流的条件：必须有__________和电路__________。4．导体：__________的物体叫导体。如：金属，人体，大地，酸、碱、盐的水溶液等。5．绝缘体：__________的物体叫绝缘体。如：橡胶，玻璃，陶瓷，塑料，油，纯水等。6.电路组成：由__________、导线、__________和__________组成。7．电路有三种状态：(1)通路：接通的电路叫__________；(2)断路：断开的电路叫__________；(3)短路：直接把导线接在电源两极上的电路叫__________。9.串联：把电路元件__________连接起来的电路，叫串联。（电路中任意一处断开，电路中都没有电流通过）10．并联：把电路元件__________连接起来的电路，叫并联。（并联电路中各个支路是互不影响的）12．电流I的单位是：国际单位是：__________；常用单位是：毫安(mA)、微安(µA)。1安培=__________毫安=__________微安。13．测量电流的仪表是：电流表，它的使用规则是：①电流表要__________在电路中；②接线柱的接法要正确，使电流从__________入，从__________出；③被测电流不要超过电流表的__________；④绝对__________不经过用电器而把电流表连到电源的两极上。14．实验室中常用的电流表有两个量程：①__________安，每小格表示的电流值是__________安；②__________安，每小格表示的电流值是__________安。15．电压(U):电压是使电路中形成__________原因，电源是提供电压的装置。16．电压U的单位是：国际单位是：______；常用单位是：千伏(KV)、毫伏(mV)、微伏(µV)。1千伏=______伏=______毫伏=______微伏。17．测量电压的仪表是：电压表，它的使用规则是：①电压表要______在电路中；②接线柱的接法要正确，使电流从______入，从______出；③被测电压不要超过电压表的______。18．实验室中常用的电压表有两个量程：①______伏，每小格表示的电压值是______伏；②______伏，每小格表示的电压值是______伏。19．熟记的电压值：①1节干电池的电压______伏；②1节铅蓄电池电压是______伏；③家庭照明电压为______伏；④对人体安全的电压是：______伏。1．电阻(R)：表示导体对电流的______。(导体如果对电流的阻碍作用越大，那么电阻就越大，而通过导体的电流就越小)。2．电阻(R)的单位：国际单位：______；常用的单位有：兆欧(MΩ)、千欧(KΩ)。1兆欧=______千欧；1千欧=______欧。3．决定电阻大小的因素：导体的电阻是______的一种性质，它的大小决定于导体的______、______、______和______。（电阻与加在导体两端的电压和通过的电流______）4．变阻器：(滑动变阻器和电阻箱)(1)滑动变阻器：①原理：改变接入电路中____________来改变电阻的。②作用：通过改变接入电路中的电阻来改变电路中的电流和电压。③铭牌：如一个滑动变阻器标有“50Ω2A”表示的意义是：__________________，__________________。④正确使用：A．应______在电路中使用；B．接线要____________；C．通电前应把阻值调至______的地方。(2)电阻箱：是能够表示出电阻值的变阻器。二、讲练平台例题1：（2012陕西，第29题第2小题）电冰箱的压缩机和冷藏室内的照明小灯泡工作时互不影响，压缩机由温控开关控制，灯泡由门控开关控制。请在图中用笔画线连接好电冰箱的工作电路图。例题2：（2012四川南允，第7题）如图4所示的电路，当开关S闭合后（）A.若甲表是电压表，乙表是电流表，则电阻R1、R2并联B....
