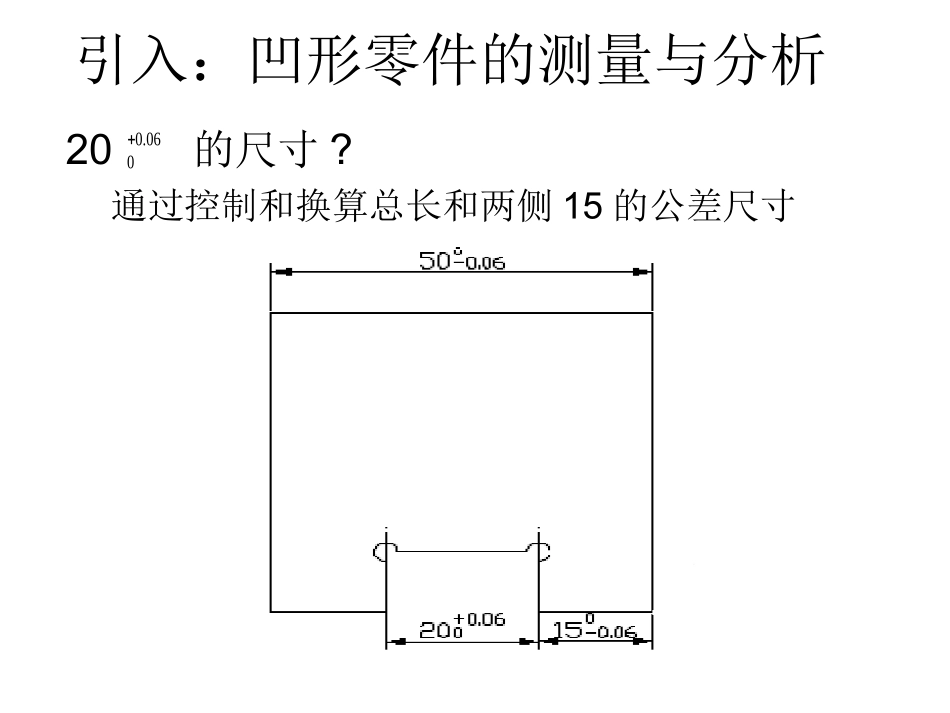

项目:对称度-直槽的加工省扬中专杜祥荣、孙铭20的尺寸?06.00引入:凹形零件的测量与分析通过控制和换算总长和两侧15的公差尺寸•知识目标:1、掌握对称度的相关知识2、掌握对称度加工的一般加工步骤和换算方法•技能目标:1、按图纸的公差要求,正确掌握对具有对称度要求的工件加工和测量方法。2、熟练掌握锉、锯、钻的技能,并达到一定的精度要求。任务一:工艺知识对称度的相关知识:1、对称度偏差是指被测表面的对称平面与基准平面的对称平面间的最大偏移距离△。如图•例1:•例2:•2、控制方法:两边差值不能超过对称度公差值任务二:加工工艺过程•一、划线(14.5和35.5)•二、锉削一侧14.5控制在什么范围之内(实际尺寸)•三、通过换算计算出范围,再锉削另一侧14.5mm,控制尺寸,保证尺寸和对称度•四、去毛刺•同组同学相互测量检查是否合格。项目50210.12测量值小结:•思考:1、在误差比较大时先保证尺寸还是对称度?2、在保证对称度和尺寸的情况下,一侧15mm的尺寸最小可以控制在什么尺寸位置上?
