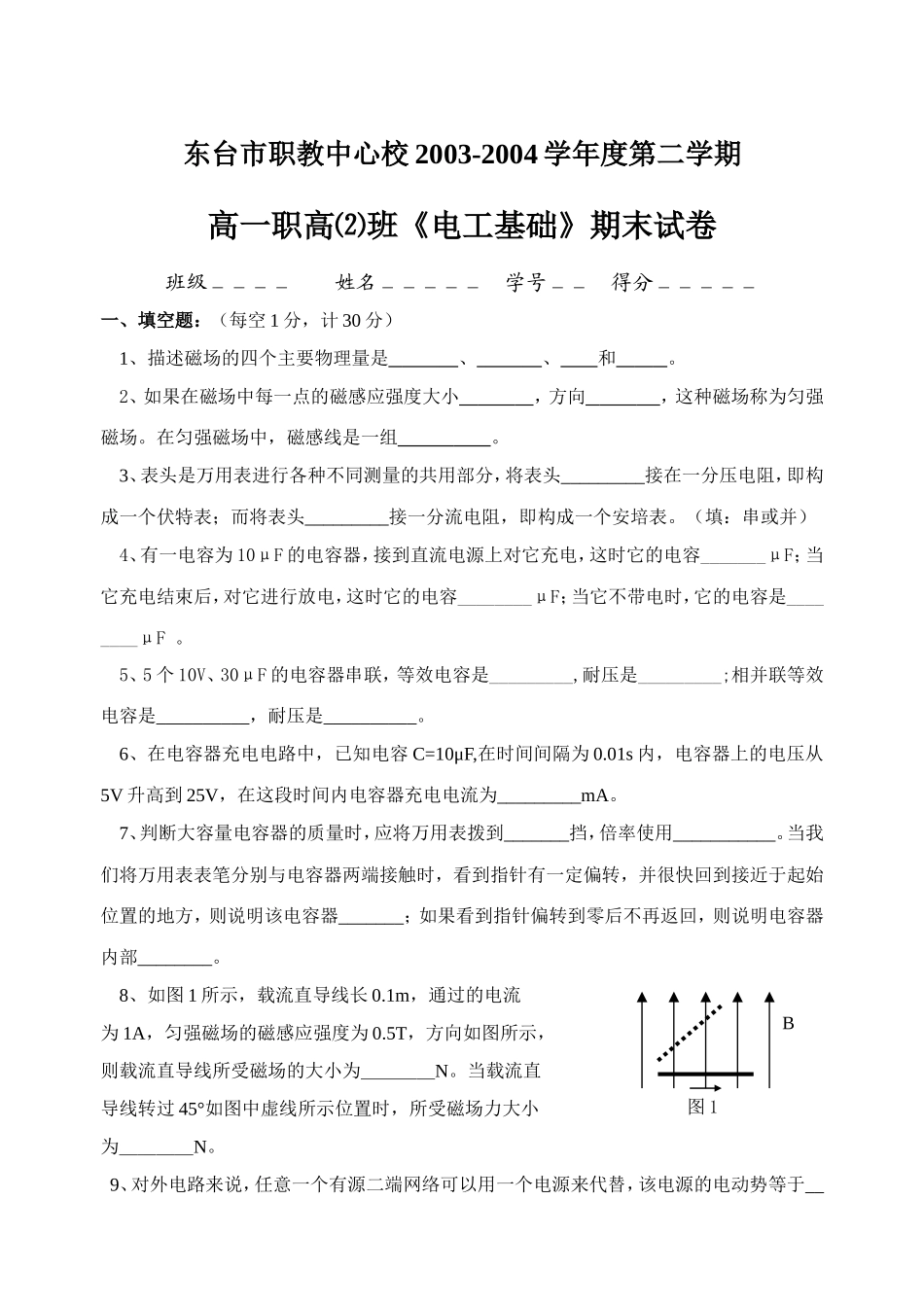

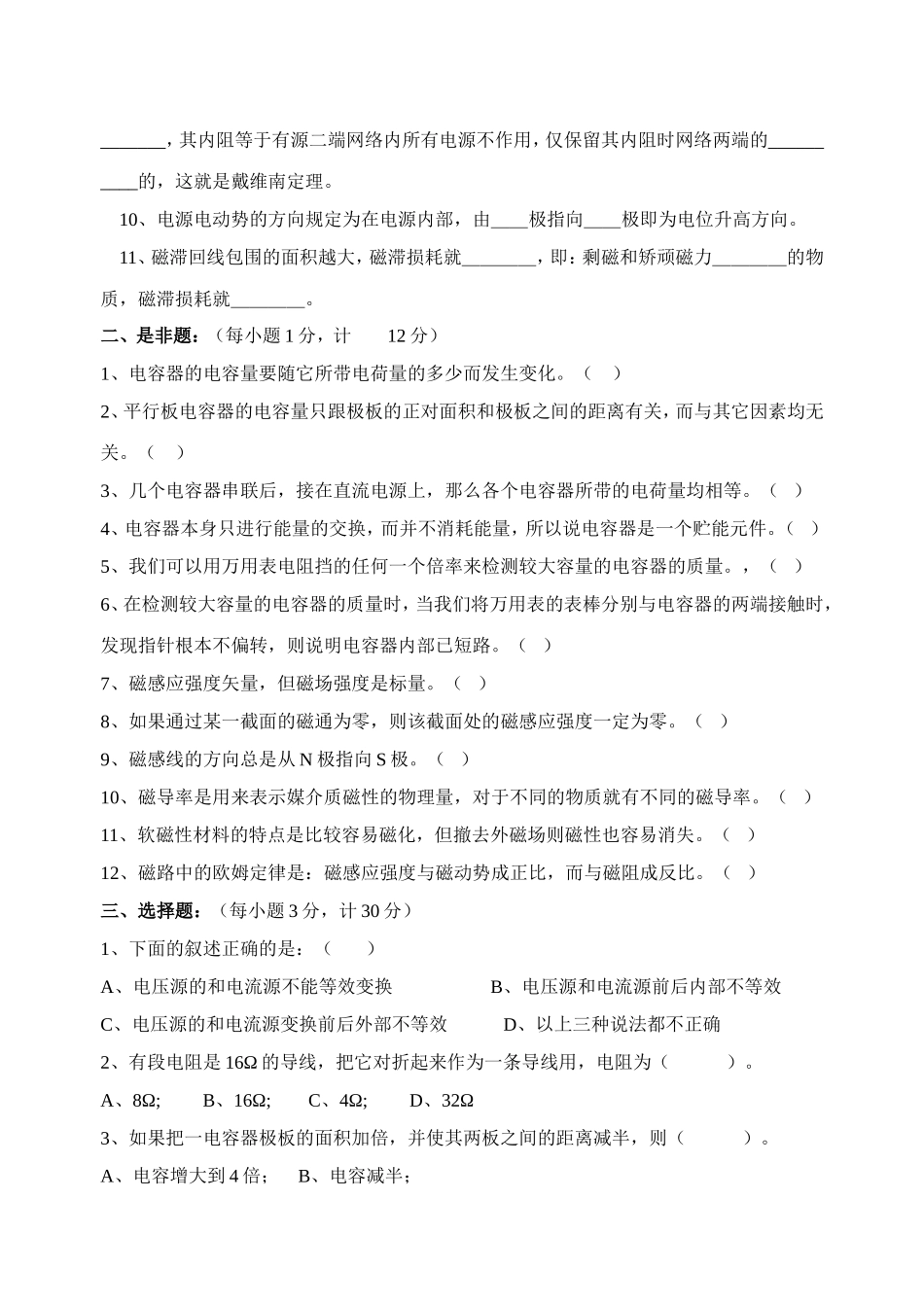

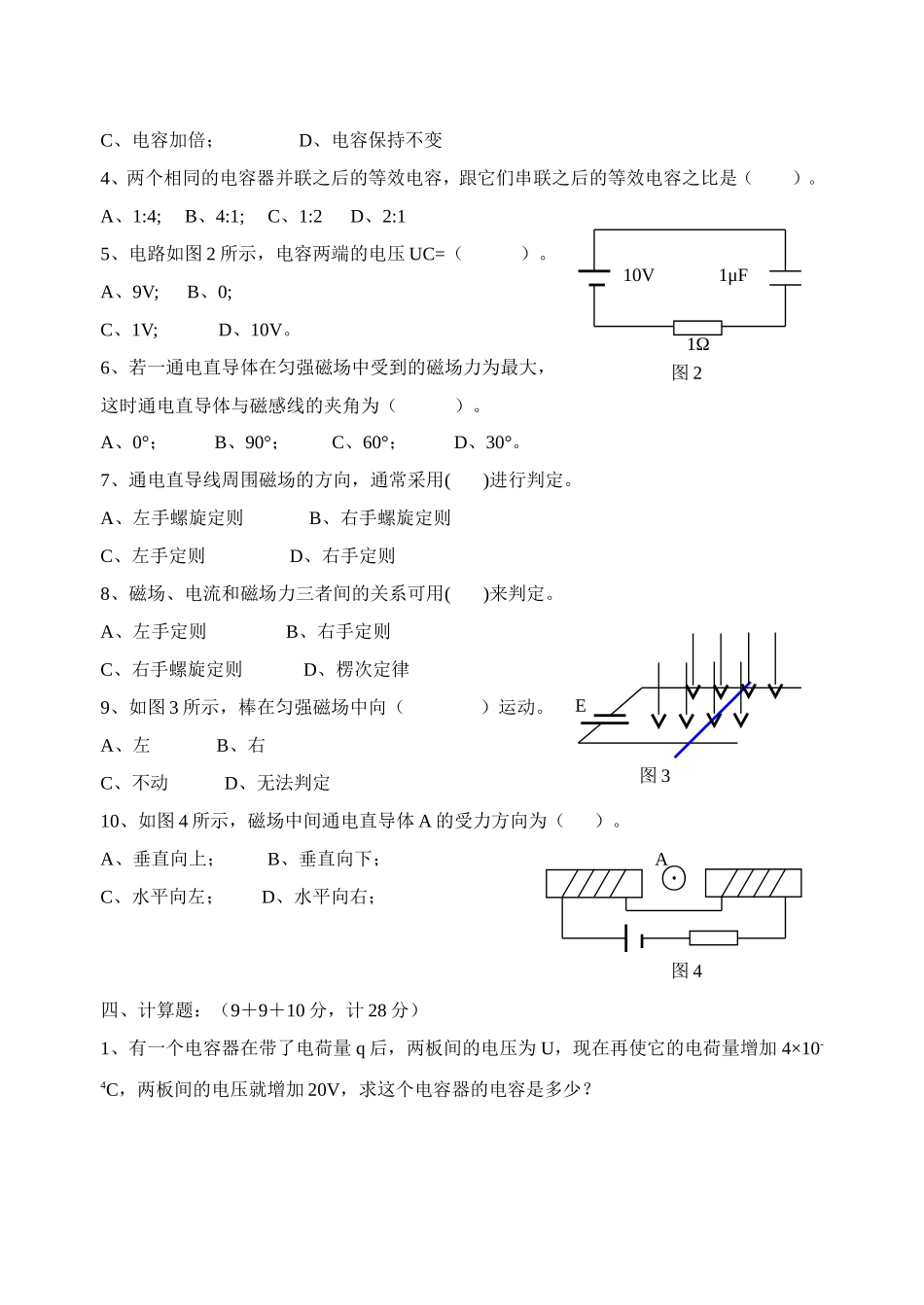

东台市职教中心校2003-2004学年度第二学期高一职高⑵班《电工基础》期末试卷班级＿＿＿＿姓名＿＿＿＿＿学号＿＿得分＿＿＿＿＿一、填空题：（每空1分，计30分）1、描述磁场的四个主要物理量是、、和。2、如果在磁场中每一点的磁感应强度大小，方向，这种磁场称为匀强磁场。在匀强磁场中，磁感线是一组。3、表头是万用表进行各种不同测量的共用部分，将表头_________接在一分压电阻，即构成一个伏特表；而将表头_________接一分流电阻，即构成一个安培表。（填：串或并）4、有一电容为10μF的电容器，接到直流电源上对它充电，这时它的电容_______μF；当它充电结束后，对它进行放电，这时它的电容________μF；当它不带电时，它的电容是________μF。5、5个10V、30μF的电容器串联，等效电容是_________,耐压是_________;相并联等效电容是__________，耐压是__________。6、在电容器充电电路中，已知电容C=10μF,在时间间隔为0.01s内，电容器上的电压从5V升高到25V，在这段时间内电容器充电电流为_________mA。7、判断大容量电容器的质量时，应将万用表拨到_______挡，倍率使用___________。当我们将万用表表笔分别与电容器两端接触时，看到指针有一定偏转，并很快回到接近于起始位置的地方，则说明该电容器_______；如果看到指针偏转到零后不再返回，则说明电容器内部________。8、如图1所示，载流直导线长0.1m，通过的电流为1A，匀强磁场的磁感应强度为0.5T，方向如图所示，则载流直导线所受磁场的大小为＿＿＿＿N。当载流直导线转过45°如图中虚线所示位置时，所受磁场力大小为＿＿＿＿N。9、对外电路来说，任意一个有源二端网络可以用一个电源来代替，该电源的电动势等于__B图1_______，其内阻等于有源二端网络内所有电源不作用，仅保留其内阻时网络两端的__________的，这就是戴维南定理。10、电源电动势的方向规定为在电源内部，由＿＿极指向＿＿极即为电位升高方向。11、磁滞回线包围的面积越大，磁滞损耗就＿＿＿＿，即：剩磁和矫顽磁力＿＿＿＿的物质，磁滞损耗就＿＿＿＿。二、是非题：（每小题1分，计12分）1、电容器的电容量要随它所带电荷量的多少而发生变化。（）2、平行板电容器的电容量只跟极板的正对面积和极板之间的距离有关，而与其它因素均无关。（）3、几个电容器串联后，接在直流电源上，那么各个电容器所带的电荷量均相等。（）4、电容器本身只进行能量的交换，而并不消耗能量，所以说电容器是一个贮能元件。（）5、我们可以用万用表电阻挡的任何一个倍率来检测较大容量的电容器的质量。，（）6、在检测较大容量的电容器的质量时，当我们将万用表的表棒分别与电容器的两端接触时，发现指针根本不偏转，则说明电容器内部已短路。（）7、磁感应强度矢量，但磁场强度是标量。（）8、如果通过某一截面的磁通为零，则该截面处的磁感应强度一定为零。（）9、磁感线的方向总是从N极指向S极。（）10、磁导率是用来表示媒介质磁性的物理量，对于不同的物质就有不同的磁导率。（）11、软磁性材料的特点是比较容易磁化，但撤去外磁场则磁性也容易消失。（）12、磁路中的欧姆定律是：磁感应强度与磁动势成正比，而与磁阻成反比。（）三、选择题：（每小题3分，计30分）1、下面的叙述正确的是：（）A、电压源的和电流源不能等效变换B、电压源和电流源前后内部不等效C、电压源的和电流源变换前后外部不等效D、以上三种说法都不正确2、有段电阻是16Ω的导线，把它对折起来作为一条导线用，电阻为（）。A、8Ω;B、16Ω;C、4Ω;D、32Ω3、如果把一电容器极板的面积加倍，并使其两板之间的距离减半，则（）。A、电容增大到4倍；B、电容减半；C、电容加倍；D、电容保持不变4、两个相同的电容器并联之后的等效电容，跟它们串联之后的等效电容之比是（）。A、1:4;B、4:1;C、1:2D、2:15、电路如图2所示，电容两端的电压UC=（）。A、9V;B、0;C、1V;D、10V。6、若一通电直导体在匀强磁场中受到的磁场力为最大，这时通电直导体与磁感线的夹角为（）。A、0°；B、90°；C、60°；D、30°。7、通电直导线周围磁场的方向，通常采用()进行判定。A、左手螺旋定则B、右手螺旋定则C、左手定...
