4.活动:电路创新设计展示VIP免费

4.活动:电路创新设计展示_第1页
1/11
4.活动:电路创新设计展示_第2页
2/11
4.活动:电路创新设计展示_第3页
3/11

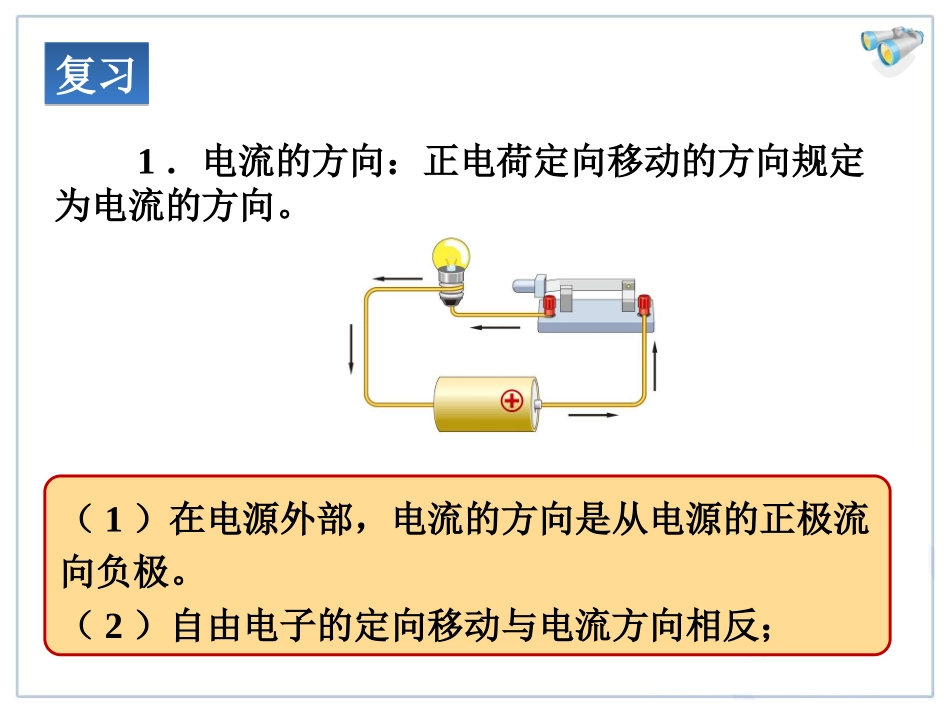

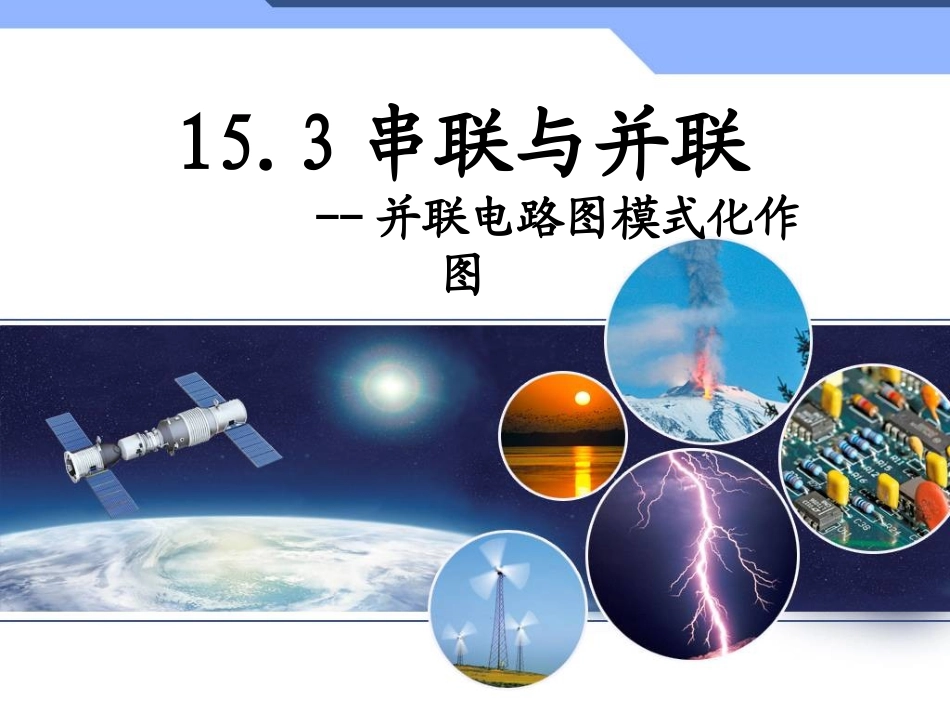

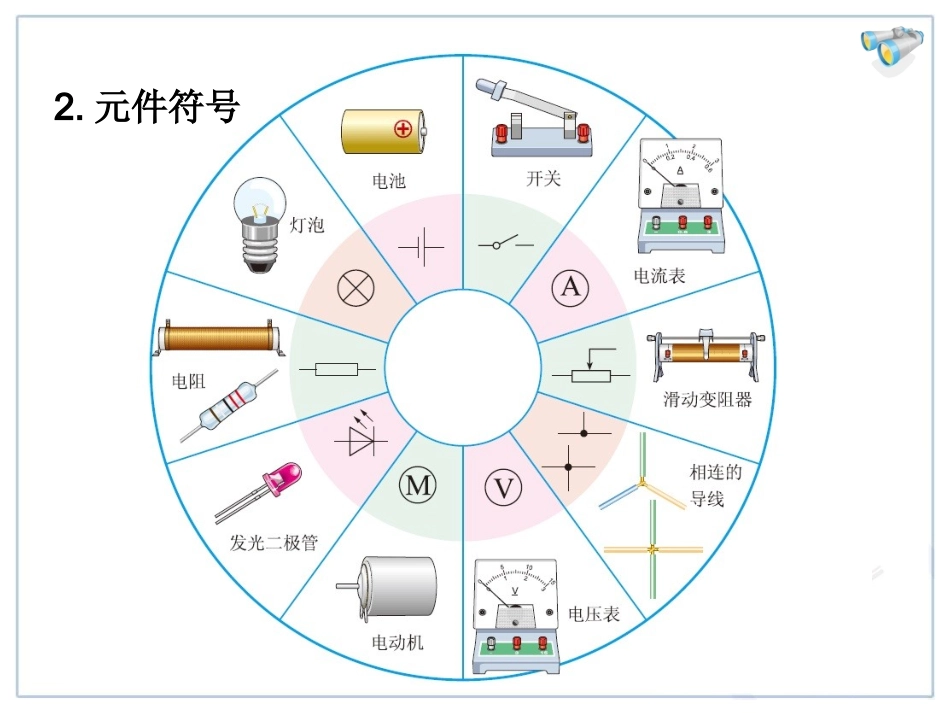

15.3串联与并联--并联电路图模式化作图(1)在电源外部,电流的方向是从电源的正极流向负极。(2)自由电子的定向移动与电流方向相反;复习复习1.电流的方向:正电荷定向移动的方向规定为电流的方向。2.元件符号想想做做用一个电源、两个灯泡、一个开关和一些导线组成电路,要想让两个小灯泡都发光,可以有几种接法?L1SL2L2L11.用电器依次相连的电路叫做串联电路。串联和并联串联和并联L2L1S干路L1支路L2支路干路L1支路L2支路L1SL2用电器并列相连的电路叫做并联电路。家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是并联在电路中的。家庭中的电路家庭中的电路试一试找流点L2S2S1L1A2-0.63A1-0.63电路图框架L1L2S1S2根据实物电路画电路图。L2S1L1S2练一练总结画图步骤•1.找流点,查流向;•2.建框架,补元件。
