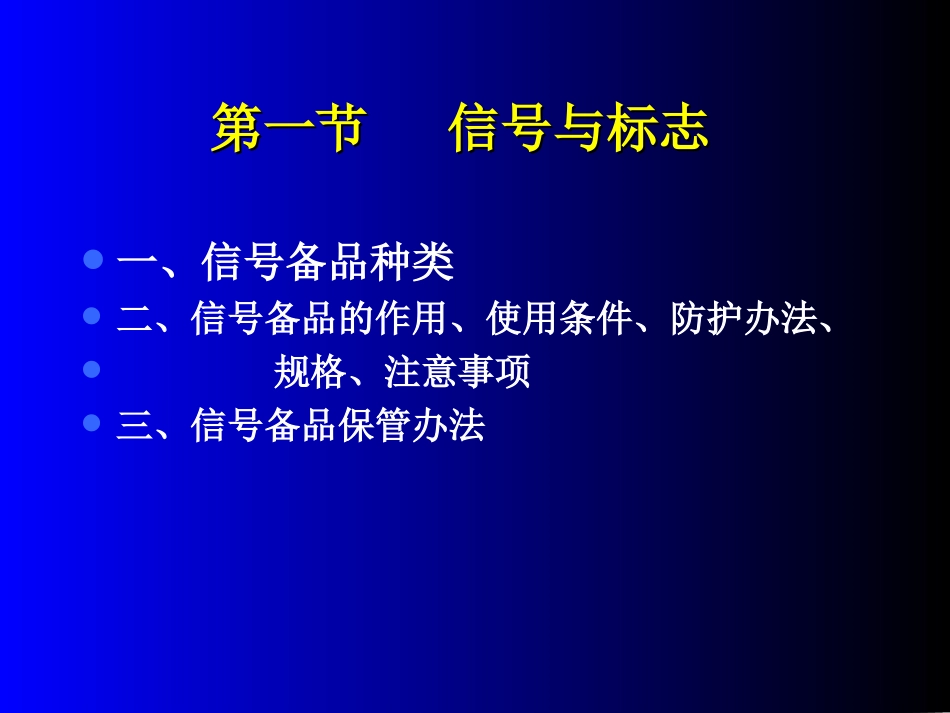

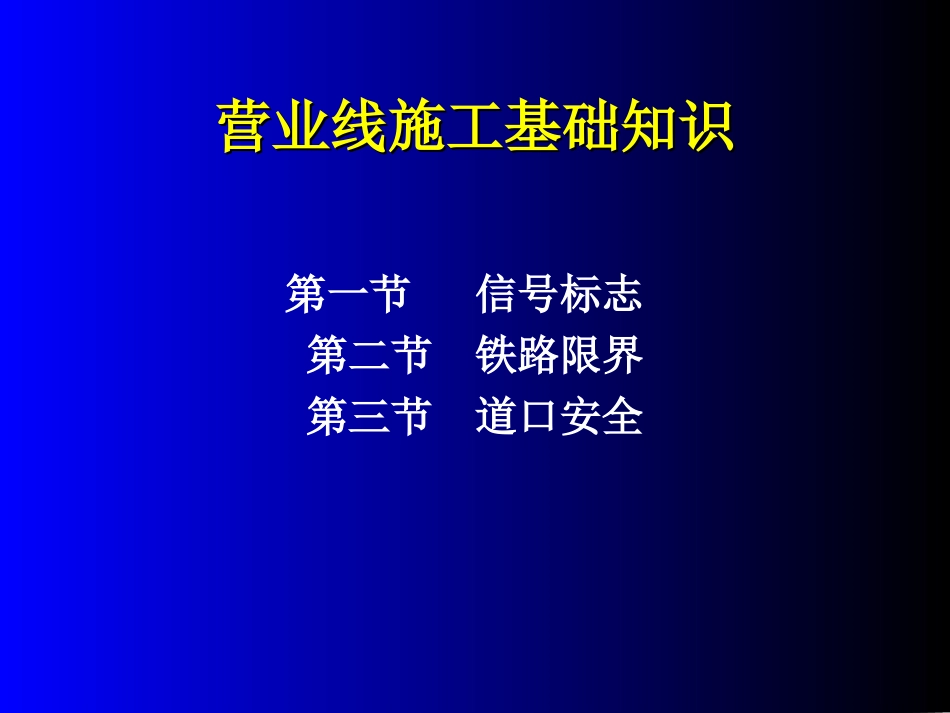

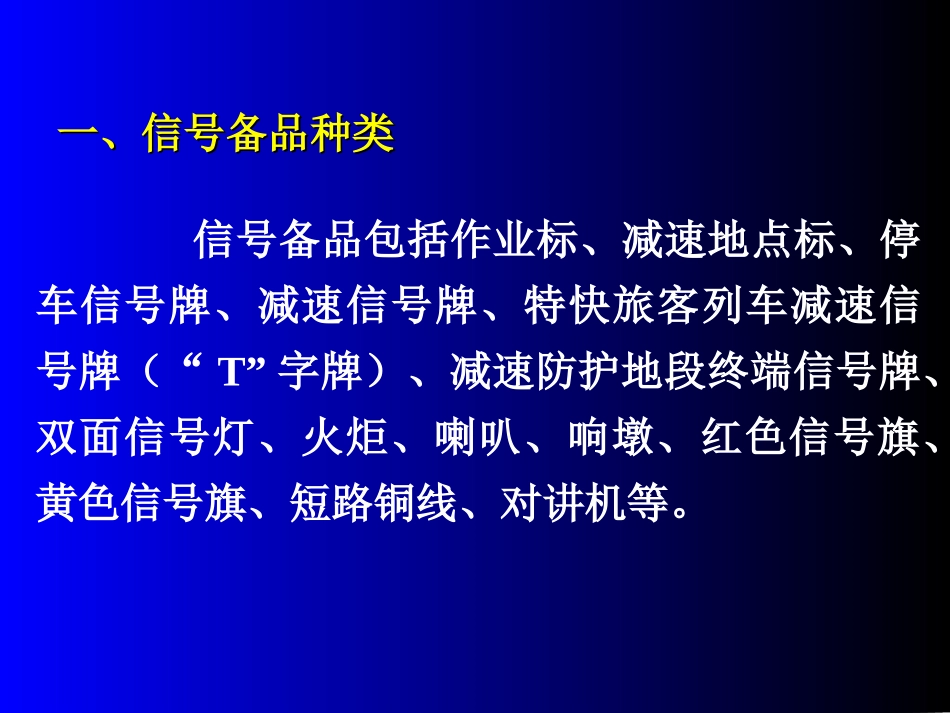

营业线施工基础知识营业线施工基础知识第一节信号标志第二节铁路限界第三节道口安全第一节第一节信号与标志信号与标志一、信号备品种类二、信号备品的作用、使用条件、防护办法、规格、注意事项三、信号备品保管办法一、信号备品种类一、信号备品种类信号备品包括作业标、减速地点标、停车信号牌、减速信号牌、特快旅客列车减速信号牌（“T”字牌）、减速防护地段终端信号牌、双面信号灯、火炬、喇叭、响墩、红色信号旗、黄色信号旗、短路铜线、对讲机等。二、信号备品的作用、使用条件、防护办法、二、信号备品的作用、使用条件、防护办法、规格、注意事项规格、注意事项（一）作业标1．作用：司机望见此标应提高警惕，长声鸣笛。2．防护条件：（1）在区间单线线路上进行不需要停车和减速信号防护的一般施工作业；（2）在区间双线线路一条线路上进行不需要停车和减速信号防护的一般施工作业；（3）在区间双线线路一条线路上进行停车或减速信号防护施工作业时，邻线应设置作业标。3．防护办法：设在施工线路及其邻线距施工地点两端500～1000m处。4．规格：如右图所示（二）减速地点标1．作用：司机看见减速地点标后，要按规定限速通过地段的终点。2．防护条件：在线路上施工需要慢行地段。3．防护办法：减速地点标设在需要减速地点的两端各20m处，正面表示列车应按规定限速通过地段的始点，背面表示列车应按规定限速通过地段的终点，设在钢轨外侧不少于2m距离。4．规格：如右图1．作用：要求列车停车。2．防护条件：在单线、双线区间、站内线路、道岔封锁施工作业。3．防护办法：昼间——红色方牌；夜间——柱上红色灯光。停车信号牌设在施工地点的两端各20m处线路中心，高度采用1.85m，而在站内线路上使用时，高度采用1m。4．规格：如右图所示（三）停车信号牌（四）减速信号牌1．作用：要求列车降低到要求的速度。2．防护条件：在单线、双线区间、站内线路、道岔进行施工，需要减速地点的施工作业。3．防护办法：昼间——黄色圆牌；夜间——柱上黄色灯光。4．减速信号牌黄底黑字，应标明每小时限速千米(km)，设在线路两侧路肩上，距离钢轨外侧不少于2m。5．特快旅客列车减速信号牌在施工及其限速区段原减速信号牌前方按不同速度等级的制动距离增设该标志，在牌的正面标上“T”字。昼夜均为黄底黑“T”字圆牌，使用方法同减速信号牌。具体要求如下：（1）移动减速信号牌使用反光涂料；（2）用黑字标明列车限制速度或“T”字。数字尺寸为：两位数及以下时，字高为250mm，高宽比为10.7﹕；三位数时，字高为180mm，高宽比为10.7﹕；“T”字的字高为250mm，高宽比为11.1﹕；（3）夜间或隧道内光照条件不良地段，在设置的减速信号灯的灯柱上增设减速信号牌，具体安装位置在灯头下方。（4）施工、水害、便线等临时限速地点，应设专人巡查，列车临近时，在减速始点标处接车。（五）减速防护地段终端信号牌1．作用：要求按规定速度运行。2．防护条件：在单线、双线区间、站内线路、道岔进行施工，减速慢行信号牌背面的一种信号。3．防护办法：昼间——绿色圆牌；夜间——柱上绿色灯光。在单线区段，司机在昼间应看线路右侧减速信号牌背面的绿色圆牌，在夜间应看柱上的绿色灯光，按规定的速度运行。4．规格：如图所示。（六）双面信号灯1．作用：行车的一种多用手信号。2．防护条件：当线路发生故障时，夜间用红灯，列车看到此信号要立即停车；当列车看到黄灯时，应按规定降低到要求的速度运行；当看到白灯正面迎车时，列车按规定速度运行；当列车看到白灯上下急剧摇动时，列车要立即停车。3．防护办法：夜间手提信号，站在列车运行方向左侧的路肩上。4．规格：双面信号灯是一种手提信号。灯前有塑料型外壳，内装电瓶；另外还有一种白铁皮制作而成，内装煤油灯，两种型号。它的外形是白色凸玻璃片，里边装有活动的红色、黄色两种玻璃片。（七）火炬1．作用：火炬的火光是要求列车紧急停车的一种视觉信号。2．防护条件：当线路发生故障时，如瞭望困难，遇降雾、暴风、雨、雪、沙天气或夜间，应点燃火炬。3．防护办法：使用时，先将铁支架向下推出，然后用手指套入线圈内，向上撕开封...
