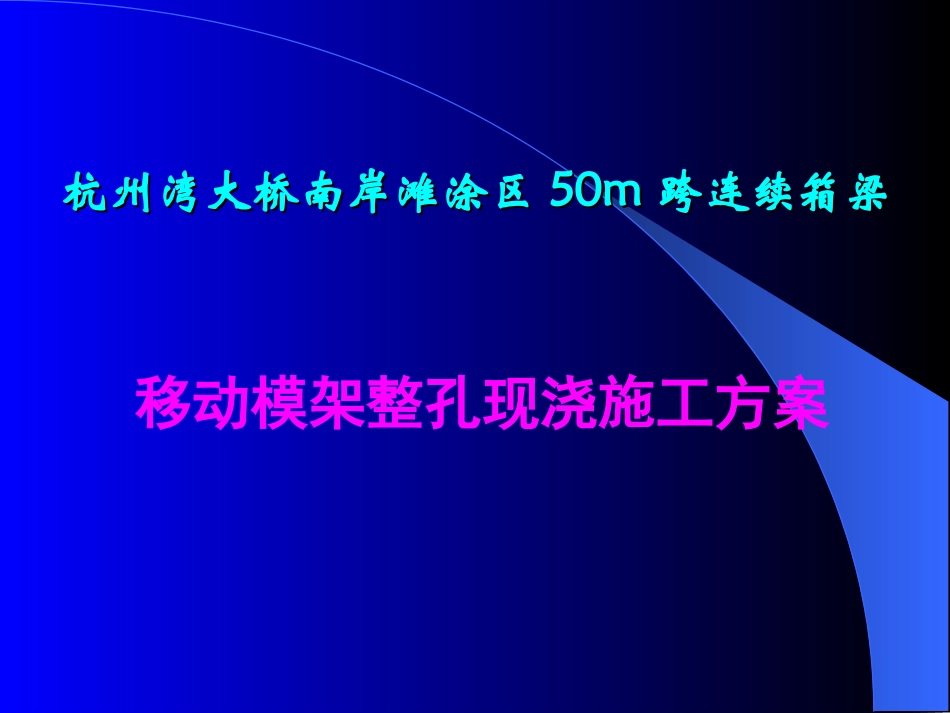

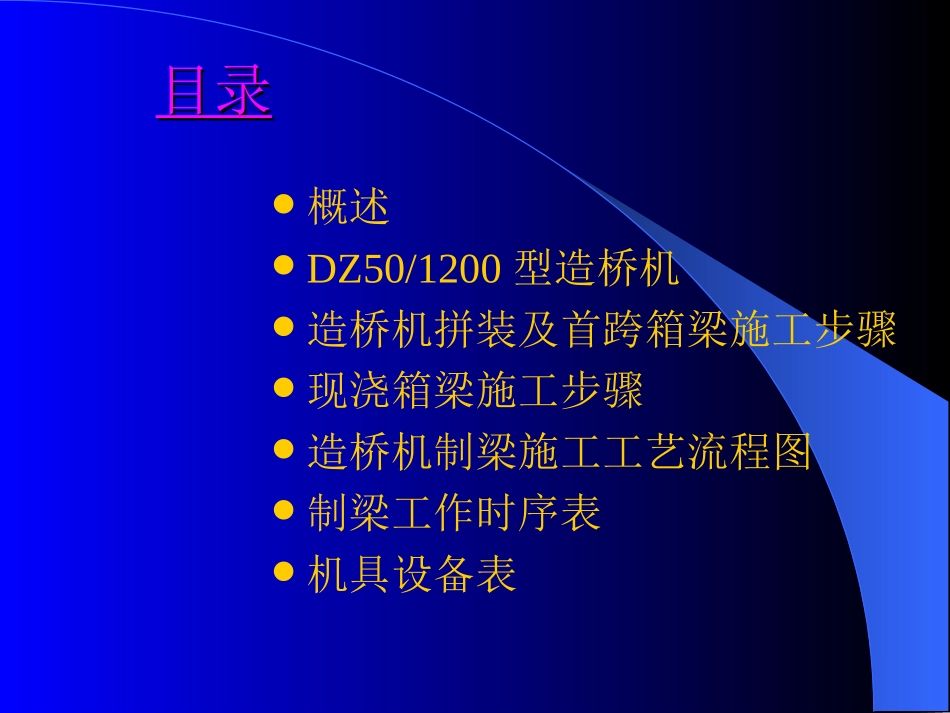

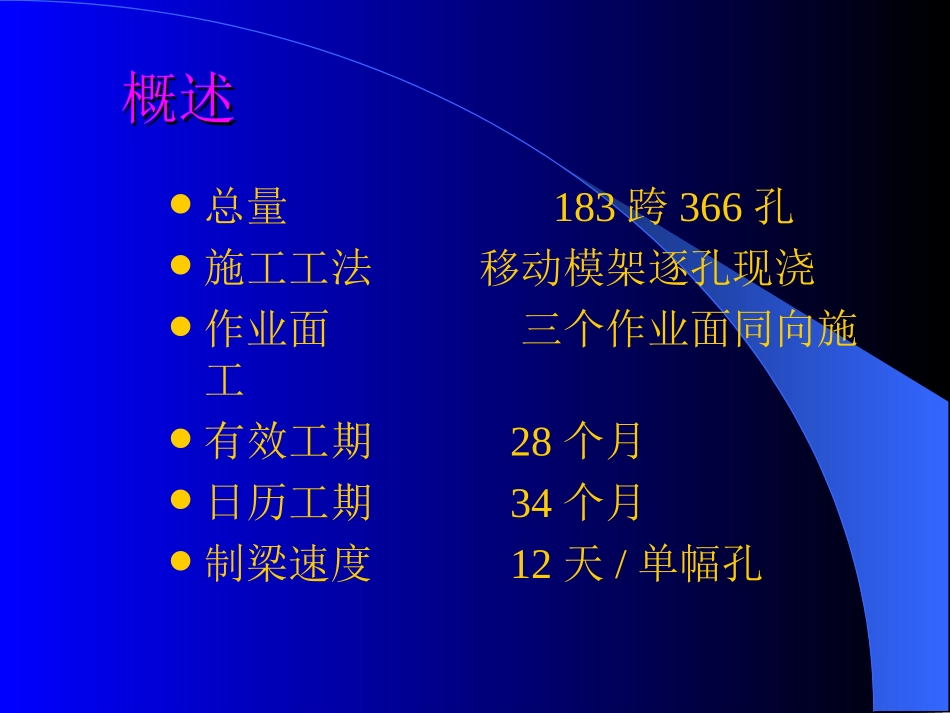

杭州湾大桥南岸滩涂区杭州湾大桥南岸滩涂区50m50m跨连续箱梁跨连续箱梁移动模架整孔现浇施工方案目录目录概述DZ50/1200型造桥机造桥机拼装及首跨箱梁施工步骤现浇箱梁施工步骤造桥机制梁施工工艺流程图制梁工作时序表机具设备表概述概述总量183跨366孔施工工法移动模架逐孔现浇作业面三个作业面同向施工有效工期28个月日历工期34个月制梁速度12天/单幅孔DZ50/1200DZ50/1200型造桥机—方案图型造桥机—方案图导梁主梁托架台车模架DZ50/1200DZ50/1200型造桥机—典型断面型造桥机—典型断面造桥机主要技术参数造桥机主要技术参数桥跨≤50m全跨梁重≤1200t适应纵坡≤1.5%适应曲线≥1000m风力条件移位时风压≤250N/m2主梁挠跨比≤1/700模架纵移速度1m/min(约)空间尺寸9m×16.8m×115m整机自重估计初估730t方案特点方案特点(1)施工作业机械化程度较高,作业安全可靠(2)梁体接缝少,质量稳定(3)大型砼搅拌、输送、振捣设备确保梁体质量稳定(4)逐跨现浇时梁体性能好,几何尺寸易于调整(5)造桥机主梁载荷能力强,抗弯刚度大,弹性变形小,箱梁预拱度易控制(6)安全设施齐全造桥机拼装及首跨箱梁施工步骤造桥机拼装及首跨箱梁施工步骤现浇箱梁施工步骤现浇箱梁施工步骤造桥机制梁施工工艺流程图造桥机制梁施工工艺流程图造桥机拼装底、侧模调整底腹板钢筋、波纹管安装内模安装调整顶板钢筋、端模安装混凝土灌筑、养护初张拉造桥机落架、脱模造桥机顶升、就位造桥机移位钢筋下料、成型支座安装内模预拼终张拉、压浆、封端内模小车拆移内模制梁工作时序表制梁工作时序表机具设备表机具设备表序号名称单位数量备注1DZ50/1200移动模架造桥机台62龙门吊台6跨度44m36m3混凝土输送车辆204混凝土泵车辆6
