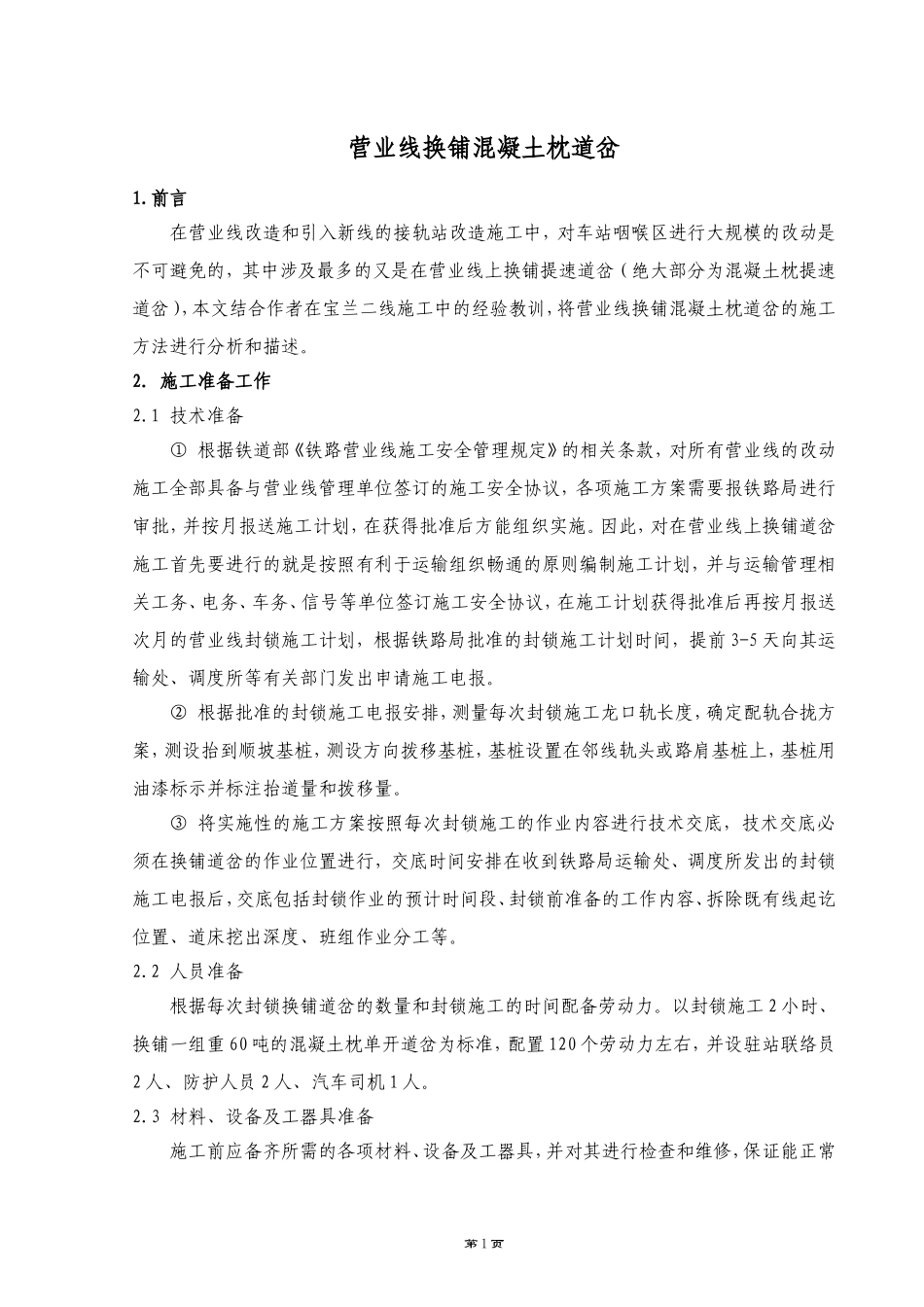

营业线换铺混凝土枕道岔1.前言在营业线改造和引入新线的接轨站改造施工中，对车站咽喉区进行大规模的改动是不可避免的，其中涉及最多的又是在营业线上换铺提速道岔（绝大部分为混凝土枕提速道岔），本文结合作者在宝兰二线施工中的经验教训，将营业线换铺混凝土枕道岔的施工方法进行分析和描述。2．施工准备工作2.1技术准备①根据铁道部《铁路营业线施工安全管理规定》的相关条款，对所有营业线的改动施工全部具备与营业线管理单位签订的施工安全协议，各项施工方案需要报铁路局进行审批，并按月报送施工计划，在获得批准后方能组织实施。因此，对在营业线上换铺道岔施工首先要进行的就是按照有利于运输组织畅通的原则编制施工计划，并与运输管理相关工务、电务、车务、信号等单位签订施工安全协议，在施工计划获得批准后再按月报送次月的营业线封锁施工计划，根据铁路局批准的封锁施工计划时间，提前3-5天向其运输处、调度所等有关部门发出申请施工电报。②根据批准的封锁施工电报安排，测量每次封锁施工龙口轨长度，确定配轨合拢方案，测设抬到顺坡基桩，测设方向拨移基桩，基桩设置在邻线轨头或路肩基桩上，基桩用油漆标示并标注抬道量和拨移量。③将实施性的施工方案按照每次封锁施工的作业内容进行技术交底，技术交底必须在换铺道岔的作业位置进行，交底时间安排在收到铁路局运输处、调度所发出的封锁施工电报后，交底包括封锁作业的预计时间段、封锁前准备的工作内容、拆除既有线起讫位置、道床挖出深度、班组作业分工等。2.2人员准备根据每次封锁换铺道岔的数量和封锁施工的时间配备劳动力。以封锁施工2小时、换铺一组重60吨的混凝土枕单开道岔为标准，配置120个劳动力左右，并设驻站联络员2人、防护人员2人、汽车司机1人。2.3材料、设备及工器具准备施工前应备齐所需的各项材料、设备及工器具，并对其进行检查和维修，保证能正常第1页使用。所需的材料主要有：搭设滑道所需的枕木及枕木头、滑道钢轨、接头夹板，换铺整道后需补充的道碴。所需的设备主要有：30kw和5kw发电机各1台、锯轨机2台、钻眼机2台、软轴捣固机和液压捣固机各1组、气割设备1套、拉轨器1台、大小汽车各一辆、通讯设备（对讲机）6台，S3水准仪1套。所需的工器具主要有：滚轮30个、齿条式起道机8台、液压起拨道器6台，万能道尺撬棍、捣镐、耙子、拉铲、扳手、道钉锤、40mm粗钢管、抬扛、箩筐、白棕绳、钢丝绳、铁丝、破坏钳、作业标、停车信号牌、限速信号牌、钩锁器等工器具与防护用品根据现场有可能需要的数量进行配置。3.施工方法和工艺为了方便描述，根据施工的进程将营业线上换铺道岔划分成四个步骤，第一步是封锁点前的作业，第二步是封锁给点后拆除营业线轨道作业，第三步是滑铺道岔、补碴整道作业，第四步是道岔开通后的养护作业，其中第二步和第三步是在封锁时间内完成，也是营业线换铺道岔施工的关键步骤。第一步：封锁前作业在需要换铺的道岔岔位旁搭设台位，在台位上预拼道岔，并将道岔的岔前、岔心、岔位与设计的道岔位置对齐，如下图所示。换铺道岔位置营业线道床污染严重的提前进行道碴清筛，预计需要补充道碴的地段先行补充。第2页封锁点前1天将预拼好道岔顶起搭设不影响既有线行车安全的滑道，安放滚轮，滑道应向需要滑移的方向略有下坡、间距5米一道设置，道岔需用钢丝绳固定住。封锁给点前2小时施工人员到位，将营业线的枕木间道碴每隔一空扒出一空（需要工务许可），各种联结零件、配件注油松动并复拧紧；驻站联络员进入车站进行驻站联络确认与施工现场负责人及施工防护员间通信畅通。封锁施工前1小时施工防护人员进入施工现场，防护人员分工负责、分头把关，坚守岗位，同时检查防护工具及信号标志。第二步：封锁、拆除线路得到封锁令并按要求设置好防护后，现场负责人下令拆除营业线路，拆除后的钢轨和轨枕摆放到不影响线路开通和新道岔滑入区域。用拉铲、道碴耙、道镐、箩筐等工具将原有的道床石碴清除到新铺的道岔范围以外，并扒平道碴面，用水平仪和道尺检查碴面标高，保证碴面标高不高于设计道岔轨枕底面以下5cm。将滑道用枕木垛延伸至设计道岔位置的外边缘，解开道岔固定装置。...
