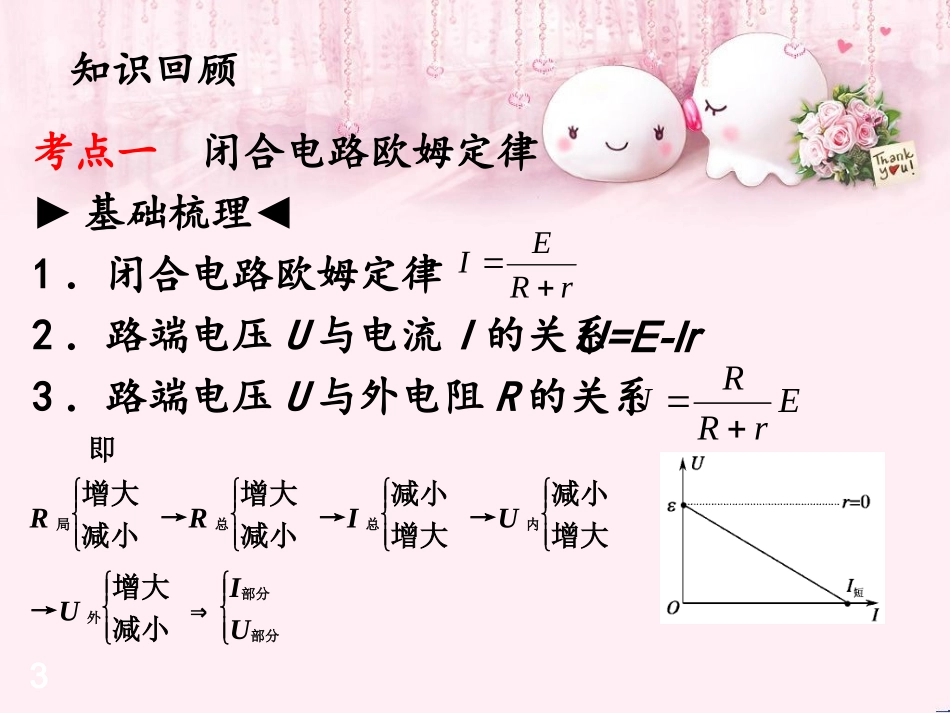

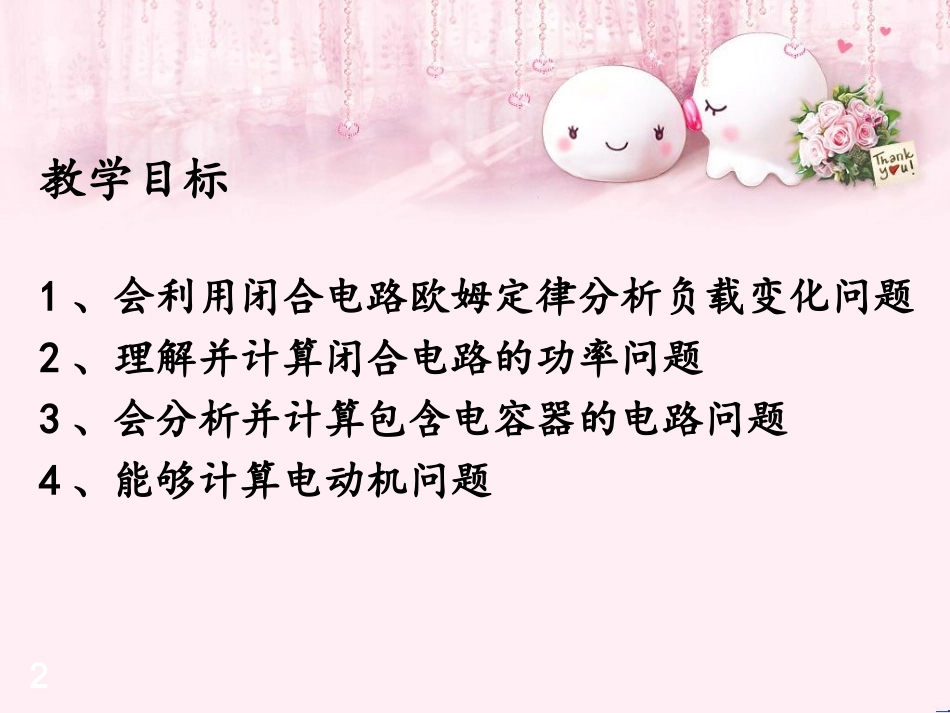

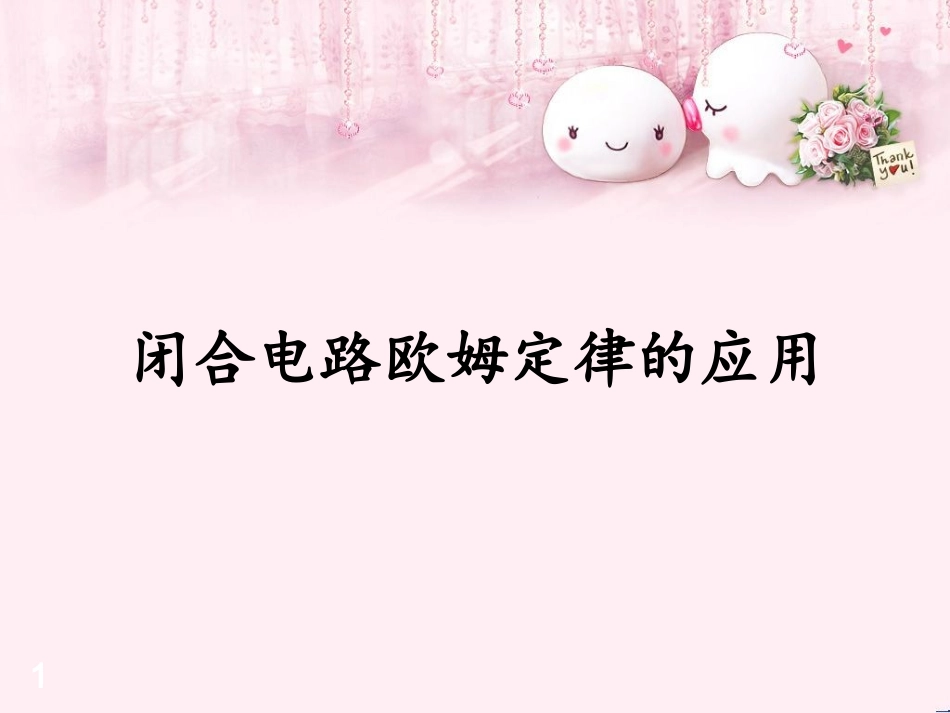

1闭合电路欧姆定律的应用2教学目标1、会利用闭合电路欧姆定律分析负载变化问题2、理解并计算闭合电路的功率问题3、会分析并计算包含电容器的电路问题4、能够计算电动机问题3考点一闭合电路欧姆定律►基础梳理◄1．闭合电路欧姆定律2．路端电压U与电流I的关系3．路端电压U与外电阻R的关系即R局增大减小→R总增大减小→I总减小增大→U内减小增大→U外增大减小⇒I部分U部分rREIU=E-IrErRRU知识回顾A4例1.(2008·广东高考)电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所示的电路，当滑动变阻器的触头由中点滑向b端时，下列说法正确的是()A．电压表和电流表读数都增大B．电压表和电流表读数都减小C．电压表读数增大，电流表读数减小D．电压表读数减小，电流表读数增大5练1、(2009·广东高考)如图6所示，电动势为E、内阻为r的电源与三个灯泡和三个电阻相接．只合上开关S1，三个灯泡都能正常工作．如果再合上S2，则下列表述正确的是()A．L2上消耗的功率减小B．L1上消耗的功率增大C．通过R1上的电流增大D．通过R3上的电流增大随堂训练AC6考点二闭合电路中的功率►基础梳理◄1．电源的功率(1)电源总功率：(2)电源的热功率：(3)电源的输出功率：(4)电源的输出功率最大：P总＝EI＝IU外＋IU内＝P出＋P内P内=Ir²P出=IU外=IR²当R=r时P=E²/4r7考点二闭合电路中的功率►基础梳理◄η＝P外P×100%＝UIEI×100%＝UE×100%η＝RR＋r×100%＝11＋rR×100%2、电源的效率：纯电阻时电源的效率：AC例2.如图所示，直线A为电源的U-I图线，曲线B为灯泡电阻的U-I图线，用该电源和小灯泡组成闭合电路，以下说法中正确的是()A．电源的电动势为3v，内阻为0.5ΩB．电源的输出功率和电路总功率分别是12W、18WC．电源的输出功率和电路的总功率分别是4W、6WD．由图可知小灯泡是线性元件，它的电阻随温度升高而增大9练2、如图所示，直线OAC为某一直流电源的总功率P随总电流I变化的图线，抛物线OBC为同一电源内部消耗的功率Pr随总电流I变化的图线，则当通过电源的电流为1A时，该电源的输出功率为()A.1WB.3WC.2WD.2.5W随堂训练C1练3、如图所示，已知电源的电动势E=10V，内阻r=2Ω,定值电阻R1=0.5Ω，滑动变阻器的最大阻值R2=5Ω，求：(1)、当R2为多大时，电阻R1消耗的功率最大？是多大？(2)、当R2为多大时，电源的输出功率最大？是多大？(3)、当R2为多大时，R2消耗的功率最大？是多大？随堂训练1）R2=0时，P1=8W2）R2=1.5Ω时，P出=12.5W3）R2=2.5Ω时，P1=10W11考点三含容电路的分析与计算1、电容器是储能元件,在直流电路中,只有当电路达到稳定时它才起阻碍作用相当于断路.充电后的电量Q=CU2、分析含容电路的连接时,可先去掉电容器,画出等效电路.电路简化后,若需求电容器的带电量,再将其对应位置补上.电容器两极板间电势差等于与其并联支路两端电压.3、电路中电流、电压变化时会引起电容器充、放电，具体解题时一定注意变化前后电容器两极板带电性情况。例3、如图，电源电动势,5.3,0.5,5.0,921RRrVE电阻内阻,0.2,0.3,0.643FCRR电容当开关K由a扳到b时，通过R3的电量是多少abkCR1R2ErR3R4解析：当k接a时，R1、R2串联！VRrRREUVRrRREU5.3522121211CCUQ51100.1EraCR1R2电容器与R1并联，上板带正电，下板带负电。例3、如图，电源电动势,5.3,0.5,5.0,921RRrVE电阻内阻,0.2,0.3,0.643FCRR电容当开关K由a扳到b时，通过R3的电量是多少abkCR1R2ErR3R4当k接b时，电容器先放电，后反向充电，所以流过R3的电量CCUQ62100.7CQQQ5107.1bCR1R2Er电容器与R2并联，下板带正电，上板带负电。练4、一平行板电容器C,极板是水平放置的,它和三个可变电阻及电源联接成如图所示的电路.今有一质量为m的带电油滴悬浮在两极板之间静止不动.要使油滴上升,可采用的办法是:()A.增大R1B.增大R2C.增大R3D.减小R2ECR1R2R3mCD随堂训练引申：若只改变R3可以算出粒子运动的加速度吗？15考点四含电动机的电路电动机的功率(1)电动机的输入功率：(2)电动...
