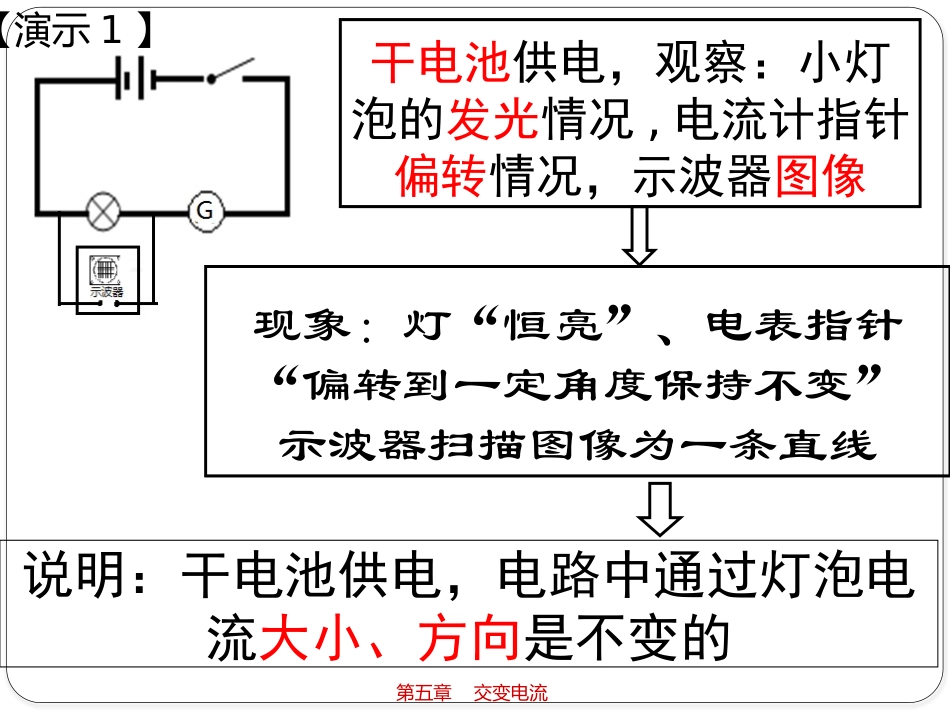

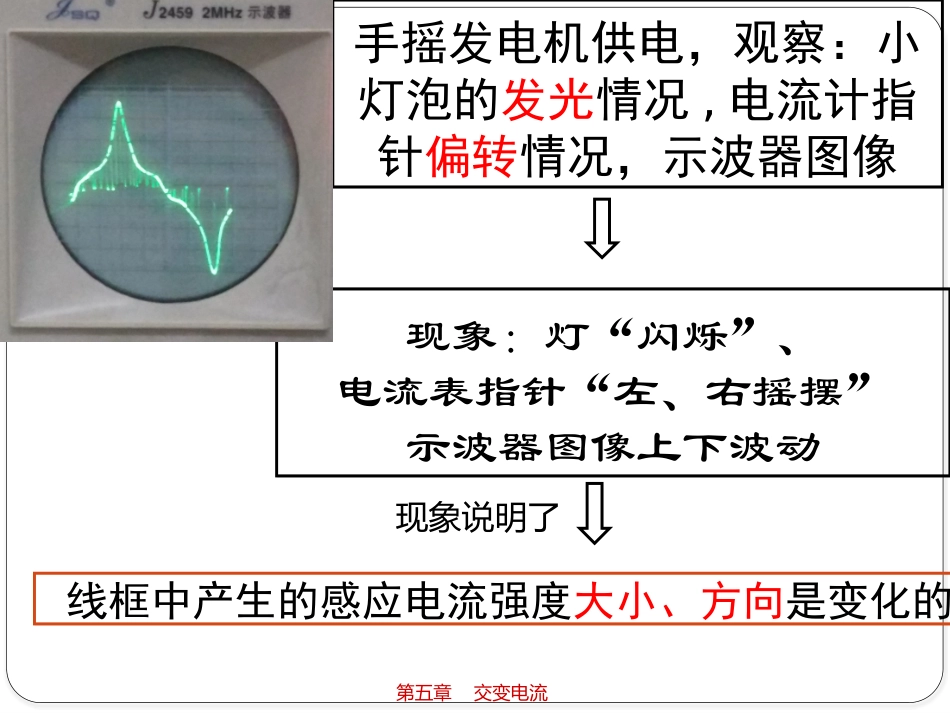

【演示1】说明:干电池供电,电路中通过灯泡电流大小、方向是不变的第五章交变电流干电池供电,观察:小灯泡的发光情况,电流计指针偏转情况,示波器图像现象:灯“恒亮”、电表指针“偏转到一定角度保持不变”示波器扫描图像为一条直线【演示2】线框中产生的感应电流强度大小、方向是变化的第五章交变电流手摇发电机供电,观察:小灯泡的发光情况,电流计指针偏转情况,示波器图像现象:灯“闪烁”、电流表指针“左、右摇摆”示波器图像上下波动现象说明了1、直流电流(DC)2、交变电流(AC)一、交变电流的概念方向不随时间变化的电流称为直流电。大小和方向都随时间做周期性变化,这样的电流叫做交变电流。简称交流(AC)发电机是如何产生交流的呢?电机构造发在线圈旋转一圈的过程中,请分析甲、乙、丙、丁四个位置相关的物理量甲乙丙丁线框转过的角度0o磁场方向与线框ab(或cd)边V的方向关系线框中是否有感应电动势线框中是否有感应电流导线ab中的电流方向磁场方向与线框面积(S)的关系磁通量φ磁通量的变化率将立体图转化为平面图B中性面平行零零无垂直最大零中性面垂直磁场方向的平面叫做中性面。B线框转过的角度90o磁场方向与线框ab(或cd)边V的方向关系线框中是否有感应电动势线框中是否有感应电流导线ab中的电流方向磁场方向与线框面积(S)的关系磁通量φ磁通量的变化率垂直最大最大b到a平行零最大线框转过的角度0o90o180o270o磁场方向与线框ab(或cd)边V的方向关系平行垂直平行垂直线框中是否有感应电动势零最大零最大线框中是否有感应电流零最大零最大B导线ab中的电流方向无b到a无a到b磁场方向与线框面积(S)的关系垂直平行垂直平行磁通量φ最大零最大零磁通量的变化率零最大零最大请结合表1,填好表2转动过程甲转到乙乙转到丙丙转到丁丁转到甲线框ab边中的电流方向b到ab到aa到ba到b线框中电流大小变化情况变大变小变大变小表2(1)线圈经过中性面时,穿过线圈的磁通量最大,但磁通量的变化率为零,线圈中的电动势为零(3)线圈经过中性面时,电流将改变方向,线圈转动一周,两次经过中性面,电流方向改变两次(2)线圈经过垂直中性面时,穿过线圈的磁通量为零,但磁通量的变化率最大,线圈中的电动势为最大。中性面B总结表1、表2得出结论:问题2:设导体棒ab中电流从b到a流向为正,大致画出i—t图线。题设:若单匝线框从中性面开始转动,经过一段时间,在t时刻线框中产生的电动势是多大?acd中性面第五章交变电流三、交变电流的规律①圈与中性面的夹角是多少?②ab边的速度多大?③ab边速度方向与磁场方向夹角多大?④ab边产生的感应电动势多大?⑤线圈中感应电动势多大?①θ=ωt②ab边的速度2V22L,cd边的速度2V21L③ab边速度方向与磁场方向夹角θ=ωt④ab边产生的感应电动势请思考一下问题e=Bsωsin(ωt)瞬时值2211LLeBLsinBLsin22第五章交变电流⑤线圈中感应电动势tsinBSsinLBLe21θ2V22L2V21Lθ=ωt瞬时值峰值问题3.若线框有N匝,并且线框从中性面开始计时,则线框中感应电动势的瞬时值表达式为?e=tsinEtsinNBSem,重新思考图1的图像应该如何来画?cbdaaaaabbbddddccc第五章交电流tT3T/4T/2T/4O2πeEm=nBsωEmmeEsint作图时规定感应电动势正方向为dcbadcbdaaaaabbbddddccc第五章交变电流小结:通过以上分析可知:线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动,可以得到按正弦规律变化的交变电流,这种交变电流叫做正弦式交变电流,简称正弦式电流.在目前的电力系统中应用的大多是正弦式电流.第五章交变电流四、拓展:阅读科学漫步交流发电机简介第五章交变电流第五章交变电流课堂小结第五章交变电流手摇发电机供电,观察:小灯泡的发光情况,电流计指针偏转情况,示波器图像【演示2】问题4:n匝线框在匀强磁场中匀速转动,线框的电阻为r,外阻为R,则电阻的电流和电压分别是多少?θV3V4vui中性面第五章交变电流meEsinteiRruiRmRuEsintRrmEisintRrmiIsintmuUsint瞬时值瞬时值峰值峰值成立条件:转轴垂直匀强磁场,经中性面时开始计时干电池供电观察:小灯泡的发光情况,电流...
