钻孔桩标准化施工工艺VIP免费

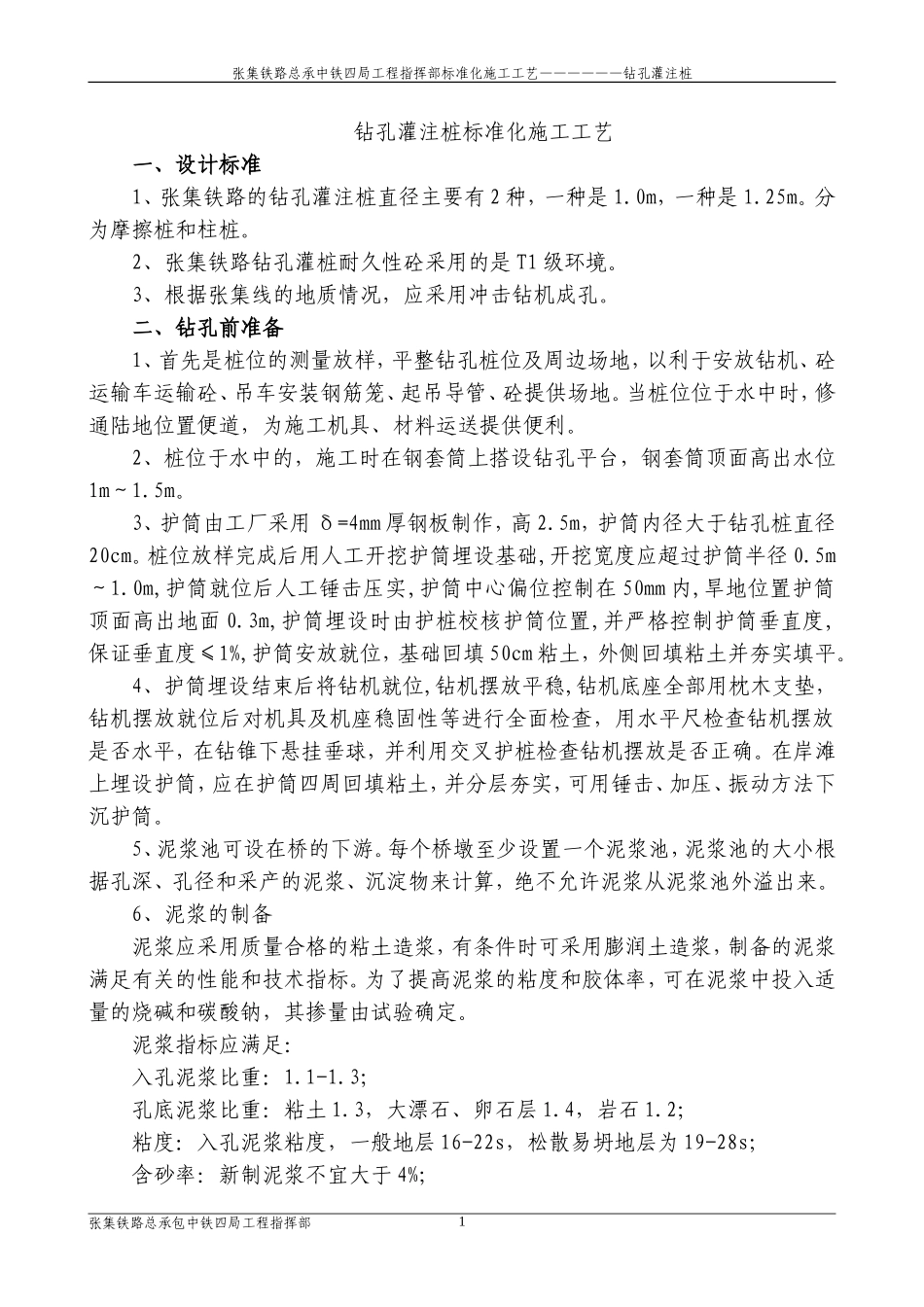

张集铁路总承中铁四局工程指挥部标准化施工工艺——————钻孔灌注桩钻孔灌注桩标准化施工工艺一、设计标准1、张集铁路的钻孔灌注桩直径主要有2种，一种是1.0m，一种是1.25m。分为摩擦桩和柱桩。2、张集铁路钻孔灌桩耐久性砼采用的是T1级环境。3、根据张集线的地质情况，应采用冲击钻机成孔。二、钻孔前准备1、首先是桩位的测量放样，平整钻孔桩位及周边场地，以利于安放钻机、砼运输车运输砼、吊车安装钢筋笼、起吊导管、砼提供场地。当桩位位于水中时，修通陆地位置便道，为施工机具、材料运送提供便利。2、桩位于水中的，施工时在钢套筒上搭设钻孔平台，钢套筒顶面高出水位1m～1.5m。3、护筒由工厂采用δ=4mm厚钢板制作，高2.5m，护筒内径大于钻孔桩直径20cm。桩位放样完成后用人工开挖护筒埋设基础,开挖宽度应超过护筒半径0.5m～1.0m,护筒就位后人工锤击压实,护筒中心偏位控制在50mm内,旱地位置护筒顶面高出地面0.3m,护筒埋设时由护桩校核护筒位置,并严格控制护筒垂直度,保证垂直度≤1%,护筒安放就位，基础回填50cm粘土，外侧回填粘土并夯实填平。4、护筒埋设结束后将钻机就位,钻机摆放平稳,钻机底座全部用枕木支垫，钻机摆放就位后对机具及机座稳固性等进行全面检查，用水平尺检查钻机摆放是否水平，在钻锥下悬挂垂球，并利用交叉护桩检查钻机摆放是否正确。在岸滩上埋设护筒，应在护筒四周回填粘土，并分层夯实，可用锤击、加压、振动方法下沉护筒。5、泥浆池可设在桥的下游。每个桥墩至少设置一个泥浆池，泥浆池的大小根据孔深、孔径和采产的泥浆、沉淀物来计算，绝不允许泥浆从泥浆池外溢出来。6、泥浆的制备泥浆应采用质量合格的粘土造浆，有条件时可采用膨润土造浆，制备的泥浆满足有关的性能和技术指标。为了提高泥浆的粘度和胶体率，可在泥浆中投入适量的烧碱和碳酸钠，其掺量由试验确定。泥浆指标应满足：入孔泥浆比重：1.1-1.3；孔底泥浆比重：粘土1.3，大漂石、卵石层1.4，岩石1.2；粘度：入孔泥浆粘度，一般地层16-22s，松散易坍地层为19-28s；含砂率：新制泥浆不宜大于4%；张集铁路总承包中铁四局工程指挥部1张集铁路总承中铁四局工程指挥部标准化施工工艺——————钻孔灌注桩胶体率：不应小于95%；PH值：应大于6.5。在钻孔过程中，应采用泥浆稠度仪随时检查泥浆稠度，如不符合要求及时进行调整。三、钻孔桩施工1、钻孔就位（1）桩机机械设备必须鉴定合格后，才能投入使用。（2）开钻前，必须作好施工场地平整和临时设施，如供水、电、道路、排水、排污等。（3）钻机就位必须稳固、周正、水平，确保“三点一线”。（4）钻机钻头中心与护筒顶面中心误差不大于50mm。2、冲孔（1）冲孔时，钻架必须平稳，钻头对准桩位中心，开钻前应对钻机及其它机具进行检查，要求机具配套，水电接通。在施工过程中，为保证施工连续进行，应配备满足施工需要的发电机备用。（2）在碎石类土、岩层中宜用十字形钻头；在粘性土、砂类土层中宜用管形钻具。（3）吊钻的钢丝绳必须采用软性、优质、无死弯和无断丝者，安全系数不应小于12。钢丝绳与钻头的联结必须牢固。主绳与钻头的钢丝绳搭接时，两根绳径应相同，捻扭方向必须一致。（4）为防止冲击振动使邻孔壁坍塌或影响邻孔已浇筑混凝土的凝固，应待邻孔砼浇筑完毕，并达到2.5Mpa抗压强度后方可开钻。（5）在地层变化处应捞取样碴，判明土层，记入表中，以便核对地层地质剖面柱状图。（6）冲击法造孔应采用小冲程开孔，使初成孔坚实、竖直、圆顺，能起导向作用，并防止孔口坍塌。钻进深度超过钻头全高加冲程后，方可进行正常冲击。坚硬漂、卵石和岩层应采用中、大冲程；松散地层应采用中、小冲程。（7）钻进过程中，必须勤松绳、少量松绳，不得打空锤，勤抽渣，使钻头经常冲击新鲜地层，每次松绳量，应根据地质情况、钻头形式、钻头质量决定。（8）钻孔时，应经常检孔。更换新的钻头前必须检查到孔底，始可放入新钻头。（9）钻进时应有备用钻头，轮替使用。钻头直径磨耗超过1.5cm时，应及时更换、修补。张集铁路总承包中铁四局工程指挥部2张集铁路总承中铁四局工程指挥部标准化施工工艺——————钻孔灌注桩（10）根据规范要求...
