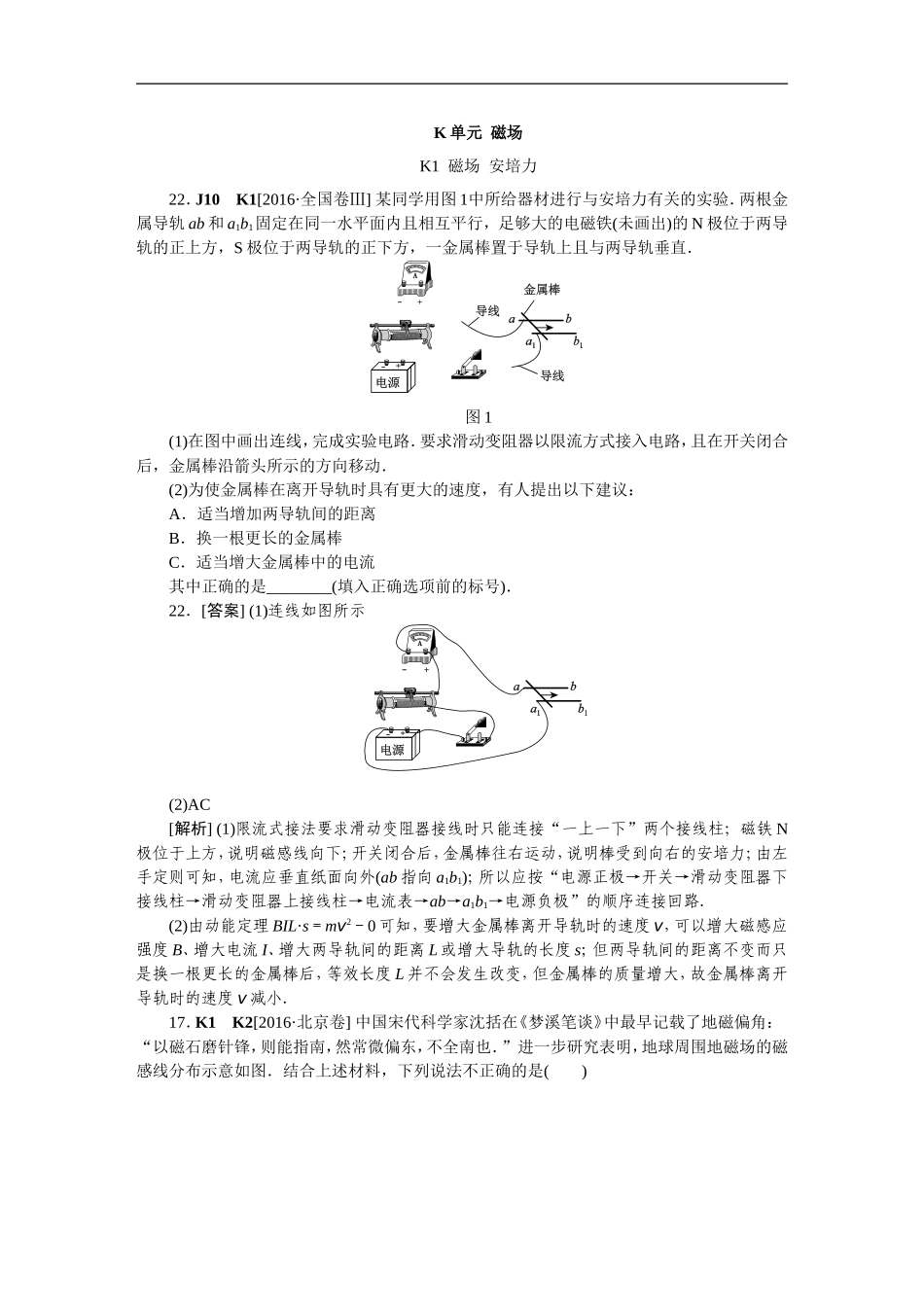

K单元磁场K1磁场安培力22．J10K1[2016·全国卷Ⅲ]某同学用图1中所给器材进行与安培力有关的实验．两根金属导轨ab和a1b1固定在同一水平面内且相互平行，足够大的电磁铁(未画出)的N极位于两导轨的正上方，S极位于两导轨的正下方，一金属棒置于导轨上且与两导轨垂直．图1(1)在图中画出连线，完成实验电路．要求滑动变阻器以限流方式接入电路，且在开关闭合后，金属棒沿箭头所示的方向移动．(2)为使金属棒在离开导轨时具有更大的速度，有人提出以下建议：A．适当增加两导轨间的距离B．换一根更长的金属棒C．适当增大金属棒中的电流其中正确的是________(填入正确选项前的标号)．22．[答案](1)连线如图所示(2)AC[解析](1)限流式接法要求滑动变阻器接线时只能连接“一上一下”两个接线柱；磁铁N极位于上方，说明磁感线向下；开关闭合后，金属棒往右运动，说明棒受到向右的安培力；由左手定则可知，电流应垂直纸面向外(ab指向a1b1)；所以应按“电源正极→开关→滑动变阻器下接线柱→滑动变阻器上接线柱→电流表→ab→a1b1→电源负极”的顺序连接回路．(2)由动能定理BIL·s＝mv2－0可知，要增大金属棒离开导轨时的速度v，可以增大磁感应强度B、增大电流I、增大两导轨间的距离L或增大导轨的长度s；但两导轨间的距离不变而只是换一根更长的金属棒后，等效长度L并不会发生改变，但金属棒的质量增大，故金属棒离开导轨时的速度v减小．17．K1K2[2016·北京卷]中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也．”进一步研究表明，地球周围地磁场的磁感线分布示意如图．结合上述材料，下列说法不正确的是()图1A．地理南、北极与地磁场的南、北极不重合B．地球内部也存在磁场，地磁南极在地理北极附近C．地球表面任意位置的地磁场方向都与地面平行D．地磁场对射向地球赤道的带电宇宙射线粒子有力的作用17．C[解析]根据“则能指南，然常微偏东，不全南也”知，选项A正确．由图可知地磁场的南极在地理北极附近，选项B正确．由图可知在两极附近地磁场与地面不平行，选项C不正确．由图可知赤道附近的地磁场与地面平行，射向地面的带电宇宙粒子运动方向与磁场方向垂直，会受到磁场力的作用，选项D正确．12．B7J2K1[2016·天津卷]电磁缓速器是应用于车辆上以提高运行安全性的辅助制动装置，其工作原理是利用电磁阻尼作用减缓车辆的速度．电磁阻尼作用可以借助如下模型讨论：如图1所示，将形状相同的两根平行且足够长的铝条固定在光滑斜面上，斜面与水平方向夹角为θ.一质量为m的条形磁铁滑入两铝条间，恰好匀速穿过，穿过时磁铁两端面与两铝条的间距始终保持恒定，其引起电磁感应的效果与磁铁不动、铝条相对磁铁运动相同．磁铁端面是边长为d的正方形，由于磁铁距离铝条很近，磁铁端面正对两铝条区域的磁场均可视为匀强磁场，磁感应强度为B，铝条的高度大于d，电阻率为ρ.为研究问题方便，铝条中只考虑与磁铁正对部分的电阻和磁场，其他部分电阻和磁场可忽略不计，假设磁铁进入铝条间以后，减少的机械能完全转化为铝条的内能，重力加速度为g.图1(1)求铝条中与磁铁正对部分的电流I；(2)若两铝条的宽度均为b，推导磁铁匀速穿过铝条间时速度v的表达式；(3)在其他条件不变的情况下，仅将两铝条更换为宽度b′>b的铝条，磁铁仍以速度v进入铝条间，试简要分析说明磁铁在铝条间运动时的加速度和速度如何变化．[答案](1)(2)(3)略[解析](1)磁铁在铝条间运动时，两根铝条受到的安培力大小相等，均为F安，有F安＝IdB①磁铁受到沿斜面向上的作用力为F，其大小F＝2F安②磁铁匀速运动时受力平衡，则有F－mgsinθ＝0③联立①②③式可得I＝④(2)磁铁穿过铝条时，在铝条中产生的感应电动势为E，有E＝Bdv⑤铝条与磁铁正对部分的电阻为R，由电阻定律有R＝ρ⑥由欧姆定律有I＝⑦联立④⑤⑥⑦式可得v＝⑧(3)磁铁以速度v进入铝条间，恰好做匀速运动时，磁铁受到沿斜面向上的作用力F，联立①②⑤⑥⑦式可得F＝⑨当铝条的宽度b′>b时，磁铁以速度v进入铝条间时，磁铁受到的作用力变为F′，有F′＝⑩可见F′>F＝mgsinθ，磁铁所受到的合力方向沿斜面向上，获得与运动方向相反...
