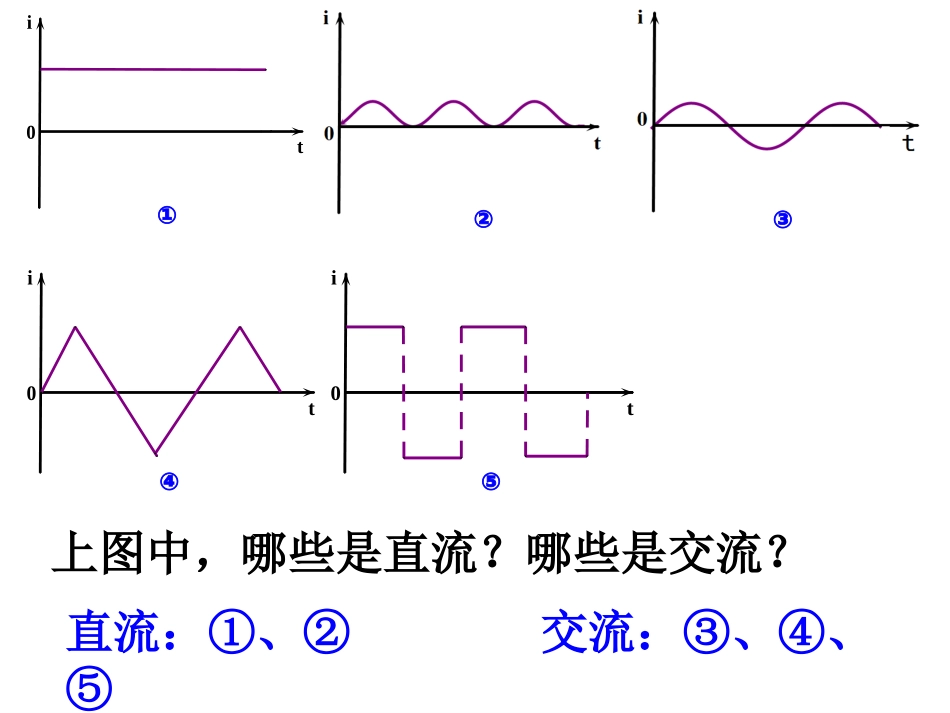

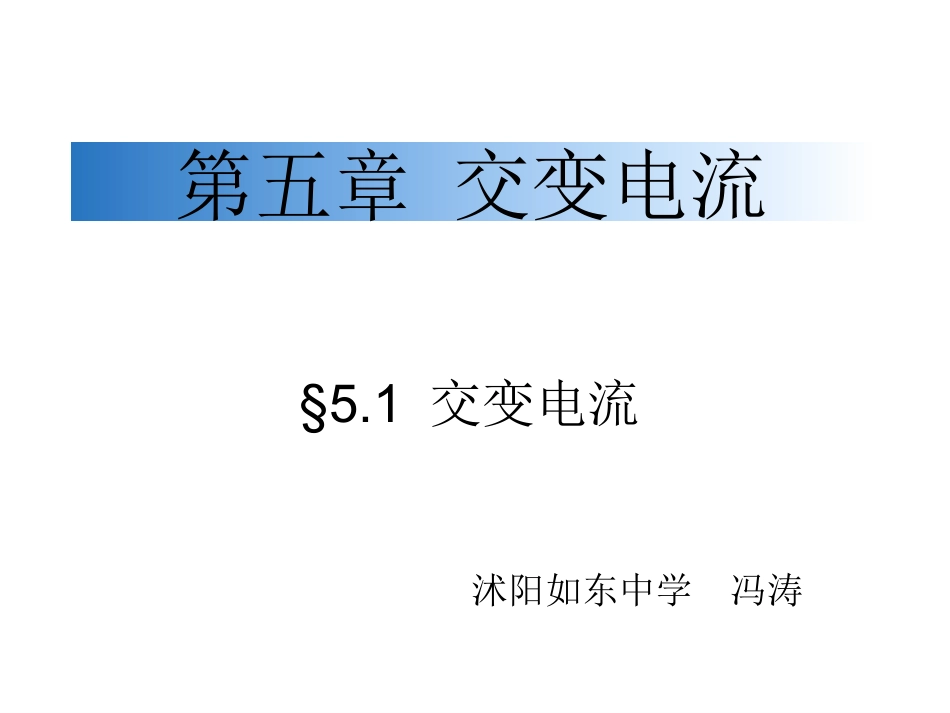

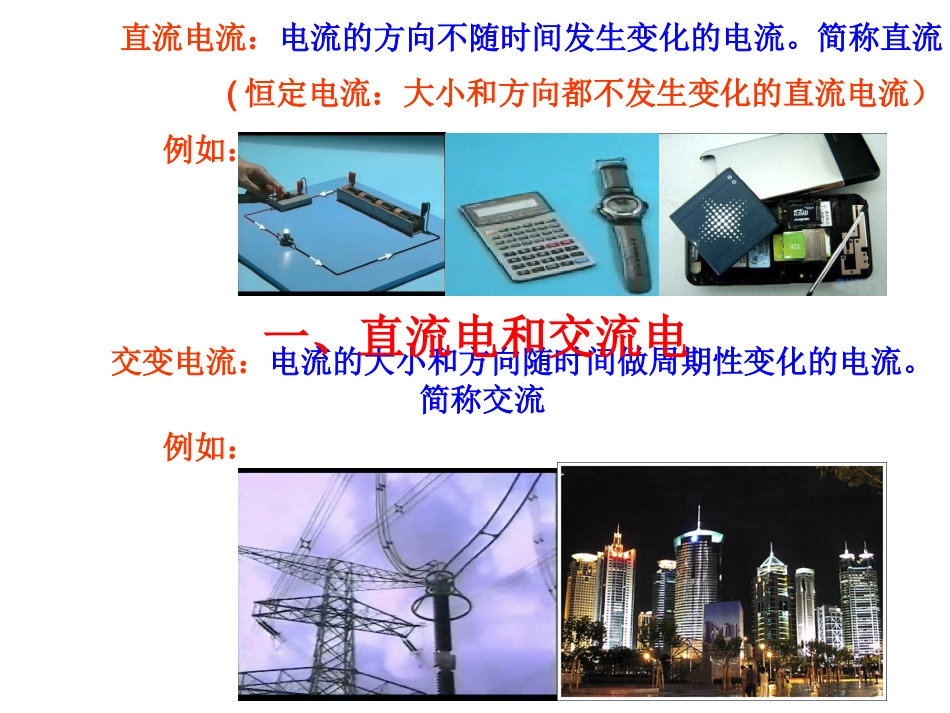

第五章交变电流§5.1交变电流沭阳如东中学冯涛直流电流：电流的方向不随时间发生变化的电流。简称直流(恒定电流：大小和方向都不发生变化的直流电流）例如：交变电流：电流的大小和方向随时间做周期性变化的电流。简称交流例如：一、直流电和交流电直流：①、②交流：③、④、⑤t0it0it0i①②③④⑤上图中，哪些是直流？哪些是交流？线圈转动时，电流表指针左右摆动。线圈在磁场中转动时，产生方向改变的电流，可能是交流电。实验现象：实验现象说明了什么？二、交流电的产生1.产生：在磁感应强度B的匀强磁场中，矩形线圈逆时针绕中轴匀速转到，角速度为ω，AB、CD长度为L1,AD、BC长度为L2，线圈总电阻为R，线圈从虚线位置开始转动。经t时间：①线圈转过的角度θ是多少？②AB边的速度V多大？③AB、CD边产生的感应电动势分别为多大？④线圈中的感应电动势e多大？感应电流i多大？A(B)D(C)t22LθsinsinmmEeitItRR21ee、tLBLeesin22121tEtBSeeemsinsin21Ve/mEmEst/st/TTWb/mmOO1.磁通量最大时感应电动势最小，磁通量最小时电动势最大；结论：2.电流方向改变发生在磁通量最大的位置2.规律中性面开始计时：tUutIitEemmmsinsinsine为电动势在时刻t的瞬时值，Em为电动势的最大值（峰值），其中Em=nBsωmI总REmmU外总RREm1、矩形线圈在匀强磁场中匀速转动，在线圈平面经过中性面瞬间：（）A.线圈平面与磁感线平行；B.通过线圈的磁通量最大；C.线圈中的感应电动势最大；D.线圈中感应电动势的方向突变BD2、交流发电机在工作时的电动势为e＝Emsinωt，若将其线框的角速度变为原来的两倍，其他条件不变，则其电动势变为（）A.Emsin(ωt/2)B.2Emsin(ωt/2)C.Emsin(2ωt)D.2Emsin(2ωt)D3、线圈在磁场中转动时产生的交变电流如图所示，从图中可知：（）A.在A和C时刻线圈平面与磁场垂直B.在B和D时刻穿过线圈的磁通量最大C.在A和C时刻，感应电流改变方向D.若从O时刻到D时刻的时间为0.02s，则在1s内交变电流的方向改变50次it0ABCDB4、一台发电机产生的按正弦规律变化的感应电动势的最大值为311V，线圈在磁场中转动的角速度是100πrad/s。（1）写出感应电动势的瞬时值表达式（2）若该发电机只与含电阻的负载组成闭合电路，电路中的总电阻为100Ω，试写出通过负载的电流强度的瞬时表达式，在t=1/120s时电流强度的瞬时值为多少？(1)e=311sin(100πt)(2)i=3.11sin(100πt);i=1.555A课堂小结1.直流和交流电；2.交流电的产生及其规律；3.交流电两个特殊位置的特点。
