1.交变电流VIP免费

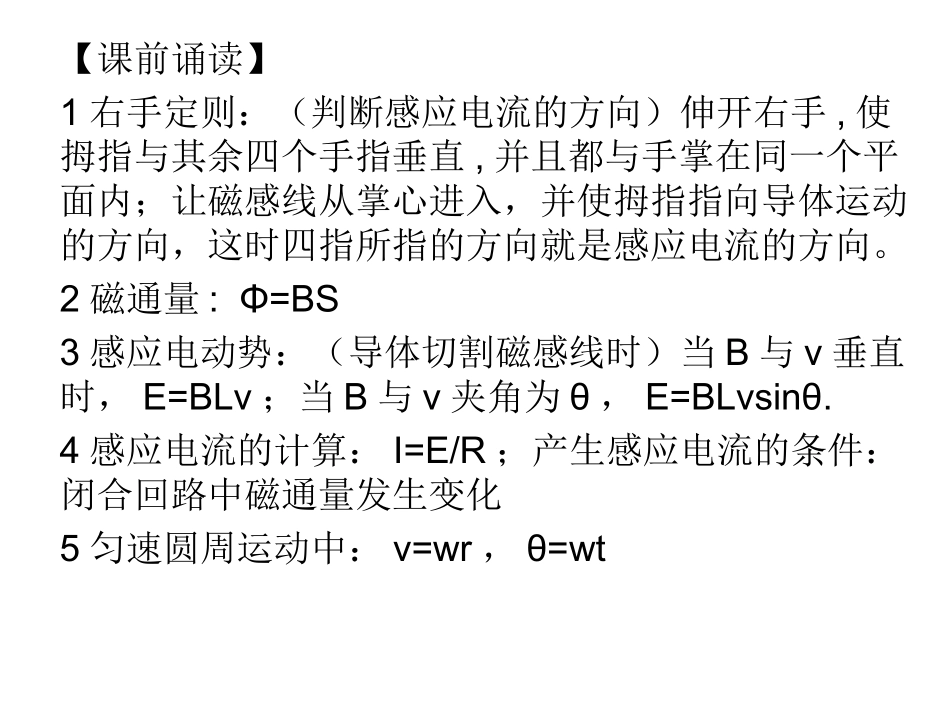

1.交变电流_第1页
1/25

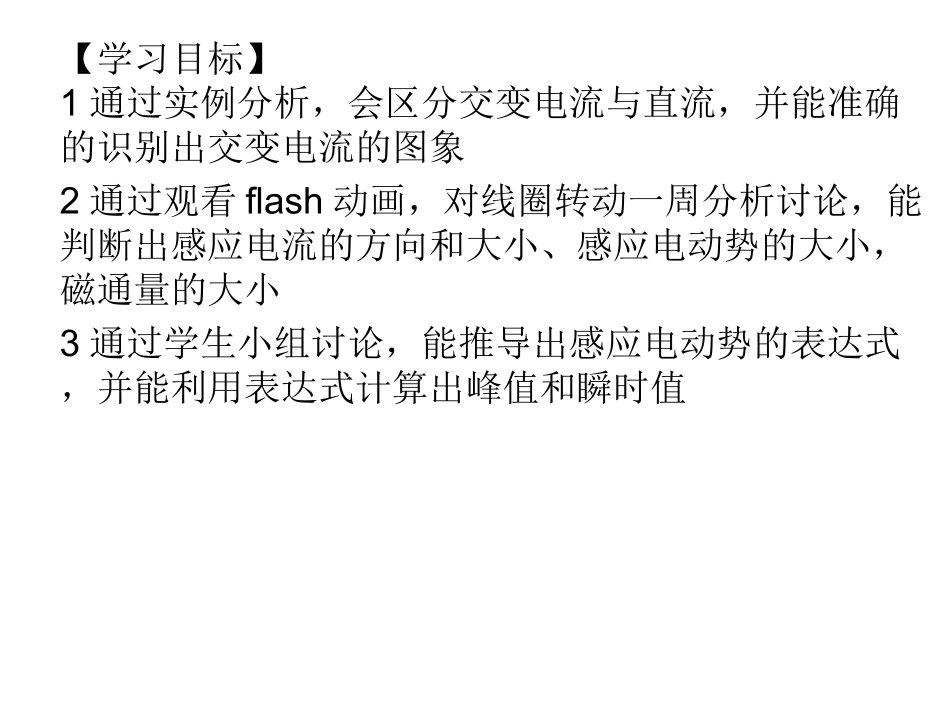

1.交变电流_第2页
2/25

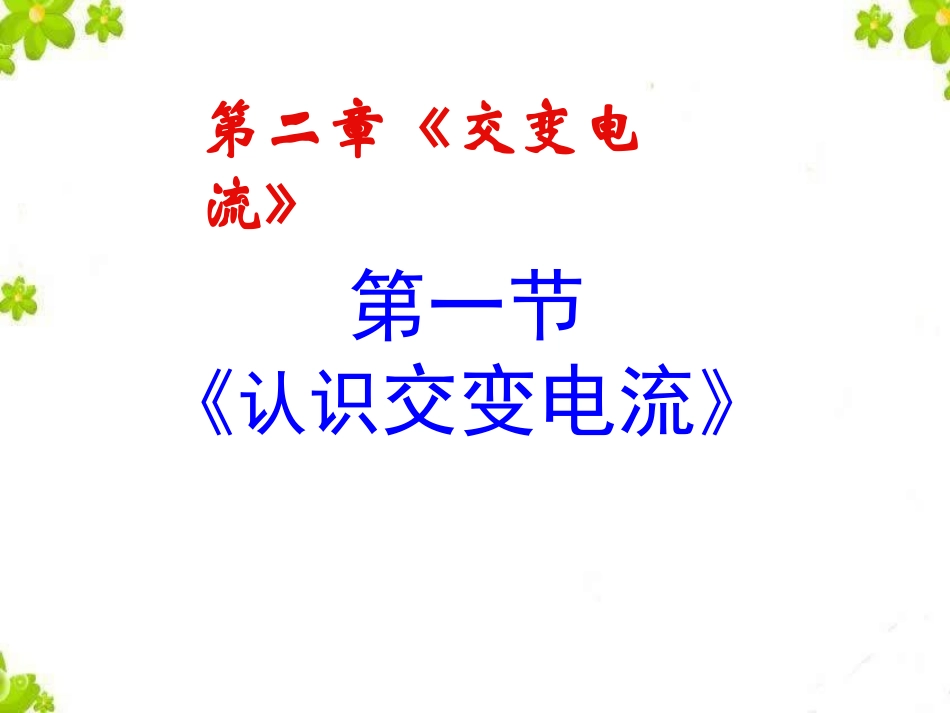

1.交变电流_第3页
3/25
【课前诵读】1右手定则:(判断感应电流的方向)伸开右手,使拇指与其余四个手指垂直,并且都与手掌在同一个平面内;让磁感线从掌心进入,并使拇指指向导体运动的方向,这时四指所指的方向就是感应电流的方向。2磁通量:Φ=BS3感应电动势:(导体切割磁感线时)当B与v垂直时,E=BLv;当B与v夹角为θ,E=BLvsinθ.4感应电流的计算:I=E/R;产生感应电流的条件:闭合回路中磁通量发生变化5匀速圆周运动中:v=wr,θ=wt【学习目标】1通过实例分析,会区分交变电流与直流,并能准确的识别出交变电流的图象2通过观看flash动画,对线圈转动一周分析讨论,能判断出感应电流的方向和大小、感应电动势的大小,磁通量的大小3通过学生小组讨论,能推导出感应电动势的表达式,并能利用表达式计算出峰值和瞬时值第二章《交变电流》第一节《认识交变电流》一、交变电流:1.交变电流:方向随时间做周期性变化的电流,叫做交变电流,简称交流(AC)2.直流:方向不随时间变化的电流(DC)恒定电流:大小和方向不随时间变化的电流1观察下列几个电流与时间的图象,判断哪些是交变电流it0(2)it0(1)it0(3)i0t(4)i0t(5)(1)(2)(5)课堂检测转子电刷电刷定子二、交变电流的产生垂直磁场方向的平面叫做中性面二、交变电流的产生1.90度时ab边电流的方向?如何判断?3.180-360度时ab边电流的方向?abba思考探究:2.0-180度时ab边电流的方向?ab4线圈转动一周,多少次经过中性面?电流方向改变多少次?电流方向在哪个位置发生改变?2次2次中性面a(b)(c)dv1v2abcdHF思考探究5:(1)B⊥S(中性面)ΦEI=0=0最大a(b)(c)dv5v6acdHFb思考探究5::ΦEI=0最大最大(2)B//S(与中性面垂直时)2.交流发电机的线圈转到与中性面重合时,下列说法中正确的是()A.电流将改变方向B.磁场方向和线圈平面平行C.通过线圈的磁通量最小D.线圈中产生的感应电动势最大课堂检测A三、交变电流的变化规律设线圈平面从中性面开始逆时针转动,角速度是ω,经过时间t,AB、CD宽L1,AD、BC长L2,磁感应强度是B.BvA(B)D(C)t=0θv11v⊥中性面①线圈与中性面的夹角是多少?②AB边的速度多大?③AB边速度方向与磁场方向夹角是多大?④AB边中的感应电动势多大?⑤线圈中的感应电动势多大?tt22LvtLBLvBLesin2sin2111tBStLBLesinsin2221θ三.交变电流的变化规律以线圈经过中性面开始计时,在t时刻线圈中的感应电动势(AB和CD边切割磁感线)则有e为电动势在时刻t的瞬时值,Em为电动势的最大值(峰值).拓展思考问题1:若为N匝线圈tBSesintNBSesin所以NBSEm令tEemsinvuimeEsinteiRruiRmRuEsintRrmEisintRrmiIsintmuUsint瞬时值瞬时值峰值峰值问题2:若整个线框的总电阻为r,外电阻为R,则通过电阻的电流和电阻两端的电压分别是多少?问题3:转轴垂直匀强磁场,经垂直于中性面(B∥S)时开始计时e=u=i=三、交变电流的变化规律问题3:转轴垂直匀强磁场,经垂直于中性面(B∥S)时开始计时三、交变电流的变化规律meEcostmiIcostmuUcost开始计时(t=0),线圈位置(初相位)不同,出现正弦与余弦的表达式et0e=Emsinωtet0e=EmcosωtEm=nBSωEm=nBSω这种按正弦规律变化的交变电流叫做正弦式交变电流,简称正弦式电流。(1)正弦式交变电流(2)示波器中的锯齿波扫描电压(3)电子计算机中的矩形脉冲(4)激光通信中的尖脉冲交变电流的波形图3.线圈从中性面开始转动,角速度是ω,线圈中的感应电动势的峰值是Em,那么在任一时刻t感应电动势的瞬时值e为若电路总电阻为R,则感应电流的峰值为.ee0Em-Emte=e=EEmmsinsinωtωtIm=EIm=Emm/R/R课堂检测课堂检测:4如图所示,匀强磁场B=0.1T,所用矩形线圈的匝数N=100,边长ab=0.2m,bc=0.5m,以角速度ω=100πrad/s绕垂直于磁场的方向OO′轴匀速转动.当线圈平面通过中性面时开始计时,试求:(1)线圈中感应电动势的峰值.(2)线圈中瞬时感应电动势的表达式课堂小结:本节课,你学习到了哪些知识?用到了哪些学习方法?习题检测:1线圈在匀强磁场中匀速转动,产生交变电流的图象如图所示,由图可知()A.在A、C时刻...
