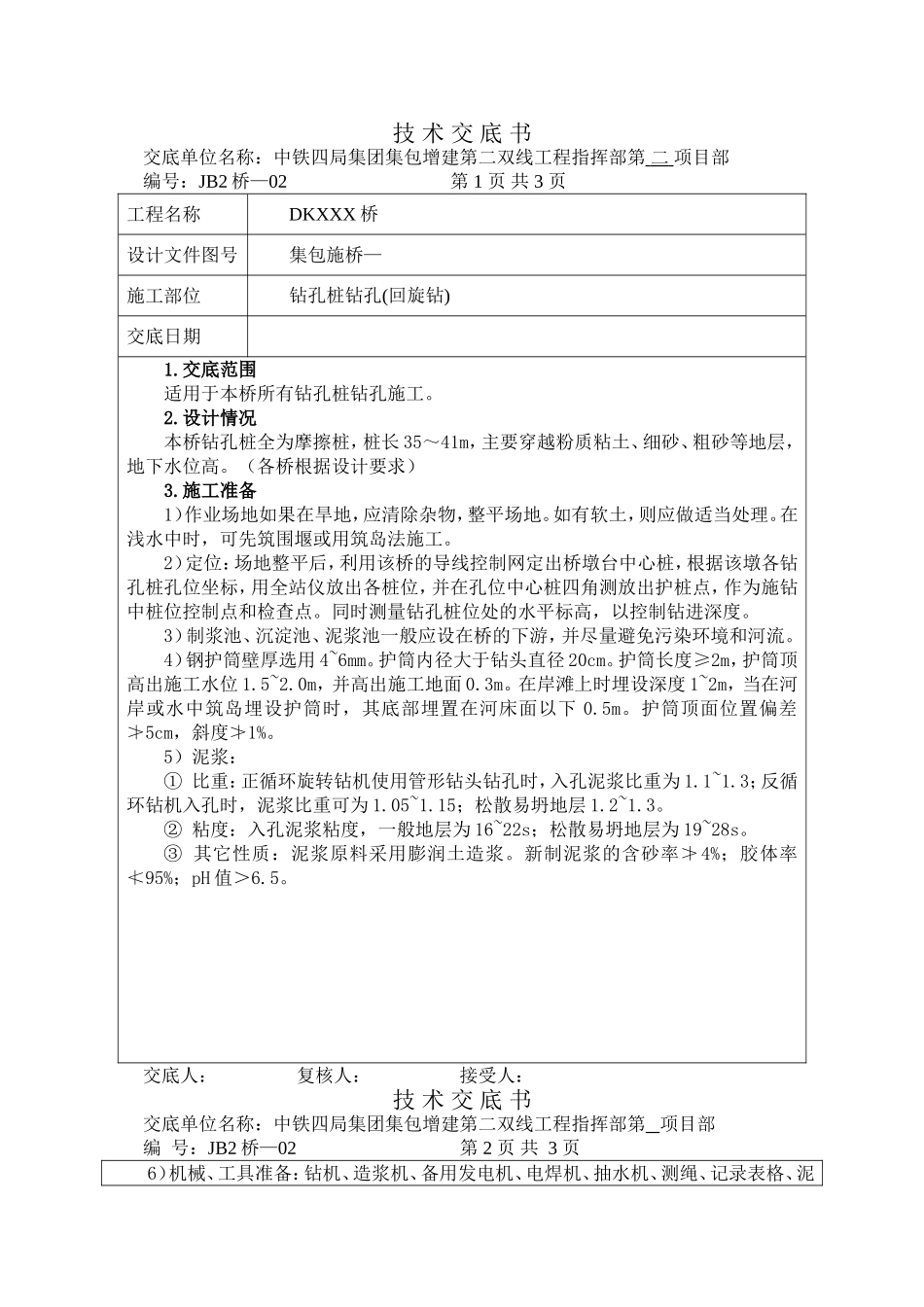

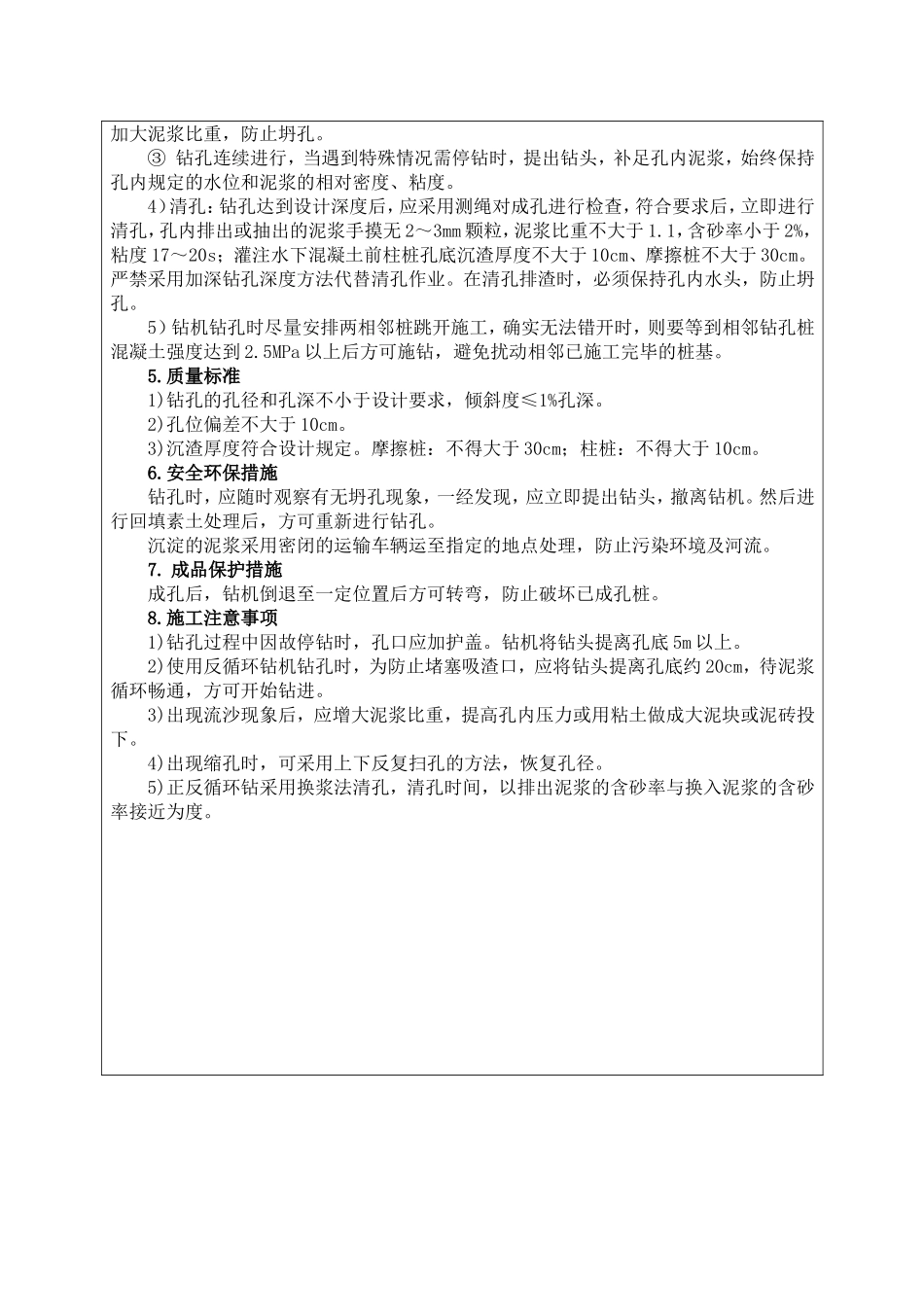

技术交底书交底单位名称：中铁四局集团集包增建第二双线工程指挥部第二项目部编号：JB2桥—02第1页共3页工程名称DKXXX桥设计文件图号集包施桥—施工部位钻孔桩钻孔(回旋钻)交底日期1.交底范围适用于本桥所有钻孔桩钻孔施工。2.设计情况本桥钻孔桩全为摩擦桩，桩长35～41m，主要穿越粉质粘土、细砂、粗砂等地层，地下水位高。（各桥根据设计要求）3.施工准备1）作业场地如果在旱地，应清除杂物，整平场地。如有软土，则应做适当处理。在浅水中时，可先筑围堰或用筑岛法施工。2）定位：场地整平后，利用该桥的导线控制网定出桥墩台中心桩，根据该墩各钻孔桩孔位坐标，用全站仪放出各桩位，并在孔位中心桩四角测放出护桩点，作为施钻中桩位控制点和检查点。同时测量钻孔桩位处的水平标高，以控制钻进深度。3）制浆池、沉淀池、泥浆池一般应设在桥的下游，并尽量避免污染环境和河流。4）钢护筒壁厚选用4~6mm。护筒内径大于钻头直径20cm。护筒长度≥2m，护筒顶高出施工水位1.5~2.0m，并高出施工地面0.3m。在岸滩上时埋设深度1~2m，当在河岸或水中筑岛埋设护筒时，其底部埋置在河床面以下0.5m。护筒顶面位置偏差≯5cm，斜度≯1%。5）泥浆：①比重：正循环旋转钻机使用管形钻头钻孔时，入孔泥浆比重为1.1~1.3；反循环钻机入孔时，泥浆比重可为1.05~1.15；松散易坍地层1.2~1.3。②粘度：入孔泥浆粘度，一般地层为16~22s；松散易坍地层为19~28s。③其它性质：泥浆原料采用膨润土造浆。新制泥浆的含砂率≯4%；胶体率≮95%；pH值＞6.5。交底人：复核人：接受人：技术交底书交底单位名称：中铁四局集团集包增建第二双线工程指挥部第项目部编号：JB2桥—02第2页共3页6）机械、工具准备：钻机、造浆机、备用发电机、电焊机、抽水机、测绳、记录表格、泥浆比重计等。7）准备好记录表格和记录工具。4.钻孔施工工艺及方法1）钻孔桩施工工艺流程图见下图：2）钻机就位：安装钻机时，支腿处应垫平，保持稳定，使不产生位移和沉陷，钻机顶端应用缆风绳对称栓牢拉紧，钻头或钻杆的中心与护筒顶面的偏差不得大于5cm。3）钻孔①钻进时，先采用低档慢速开始钻进，使护筒脚处有牢固的泥皮护壁。钻至护筒底下1m后，方可按正常速度钻进。钻进时，起、落钻头速度宜均匀，不得过猛或骤然变速，以免碰撞孔壁或套管。②钻进过程中，应经常注意土层变化，对不同的土层，采用不同的钻速、钻压、泥浆比重和泥浆量。在砂土、软土等易坍孔的土层宜采用低档慢速钻进，同时提高水头，技术交底书交底单位名称：中铁四局集团集包增建第二双线工程指挥部第二项目部编号：JB2桥—02第3页共3页加大泥浆比重，防止坍孔。③钻孔连续进行，当遇到特殊情况需停钻时，提出钻头，补足孔内泥浆，始终保持孔内规定的水位和泥浆的相对密度、粘度。4）清孔：钻孔达到设计深度后，应采用测绳对成孔进行检查，符合要求后，立即进行清孔，孔内排出或抽出的泥浆手摸无2～3mm颗粒，泥浆比重不大于1.1，含砂率小于2%，粘度17～20s；灌注水下混凝土前柱桩孔底沉渣厚度不大于10cm、摩擦桩不大于30cm。严禁采用加深钻孔深度方法代替清孔作业。在清孔排渣时，必须保持孔内水头，防止坍孔。5）钻机钻孔时尽量安排两相邻桩跳开施工，确实无法错开时，则要等到相邻钻孔桩混凝土强度达到2.5MPa以上后方可施钻，避免扰动相邻已施工完毕的桩基。5.质量标准1)钻孔的孔径和孔深不小于设计要求，倾斜度≤1%孔深。2)孔位偏差不大于10cm。3)沉渣厚度符合设计规定。摩擦桩：不得大于30cm；柱桩：不得大于10cm。6.安全环保措施钻孔时，应随时观察有无坍孔现象，一经发现，应立即提出钻头，撤离钻机。然后进行回填素土处理后，方可重新进行钻孔。沉淀的泥浆采用密闭的运输车辆运至指定的地点处理，防止污染环境及河流。7.成品保护措施成孔后，钻机倒退至一定位置后方可转弯，防止破坏已成孔桩。8.施工注意事项1)钻孔过程中因故停钻时，孔口应加护盖。钻机将钻头提离孔底5m以上。2)使用反循环钻机钻孔时，为防止堵塞吸渣口，应将钻头提离孔底约20cm，待泥浆循环畅通，方可开始钻进。3)出现流沙现象后，应增大泥浆比重，提高孔内压力或用粘土做成大泥块或泥砖投下。4...
