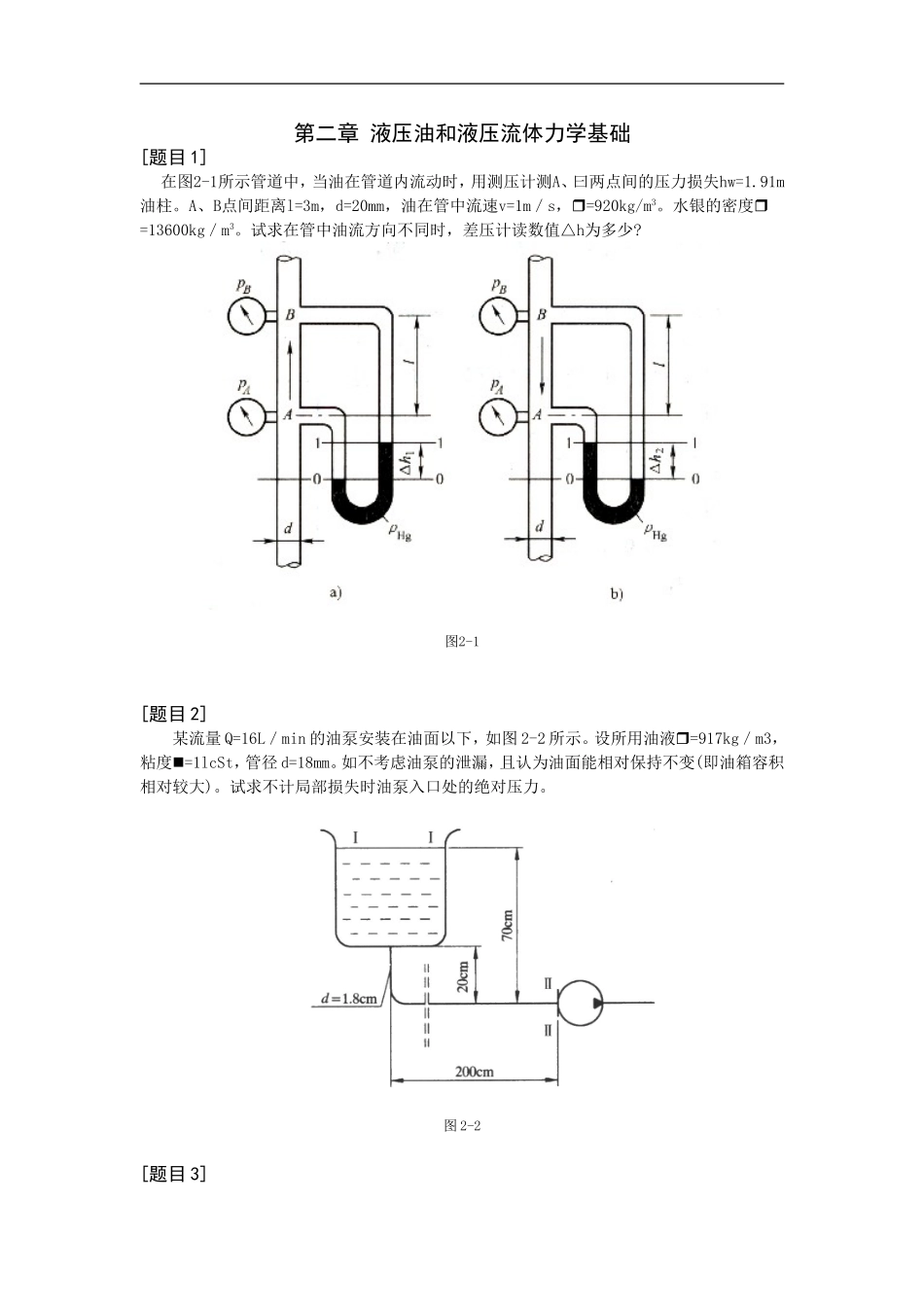

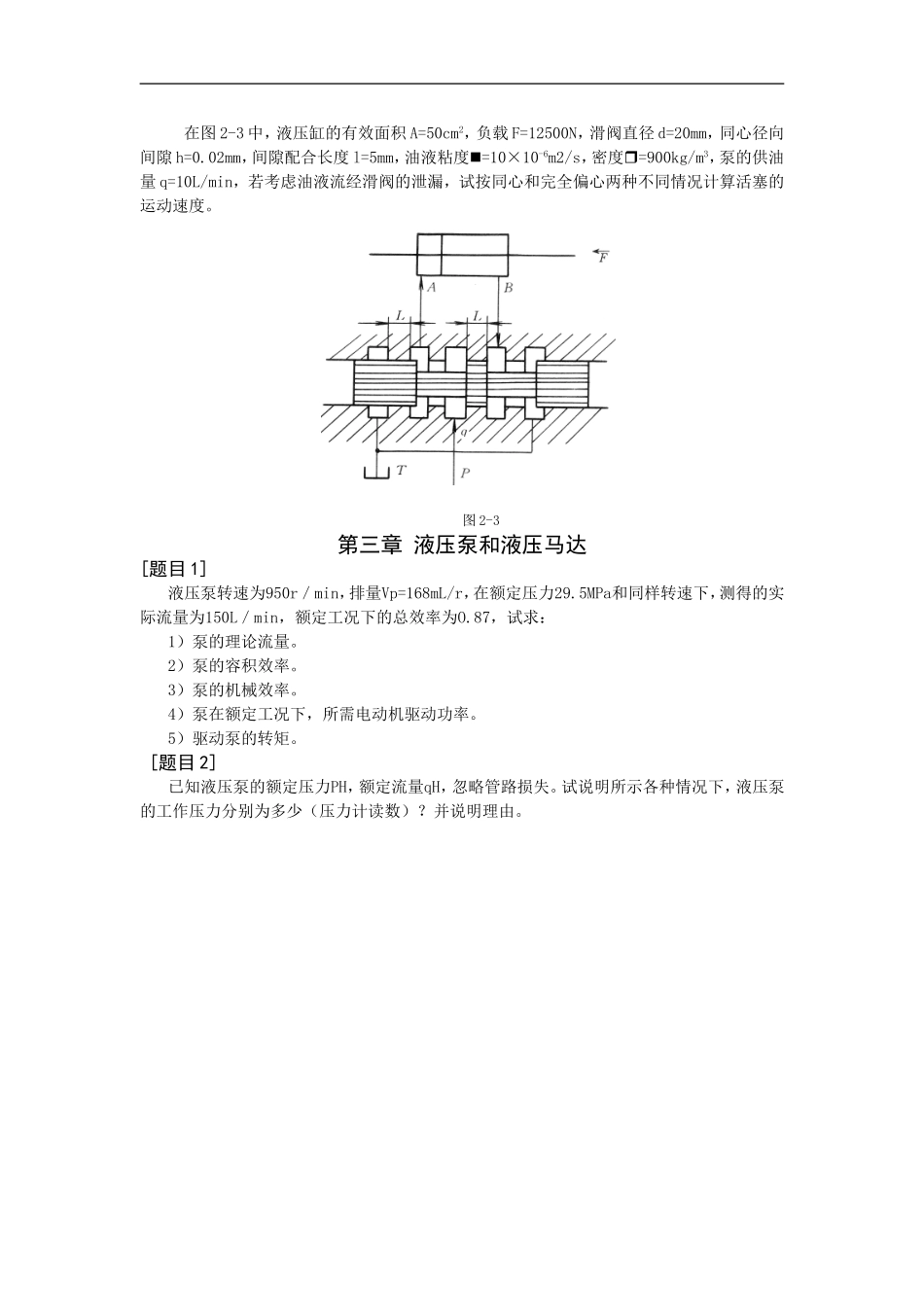

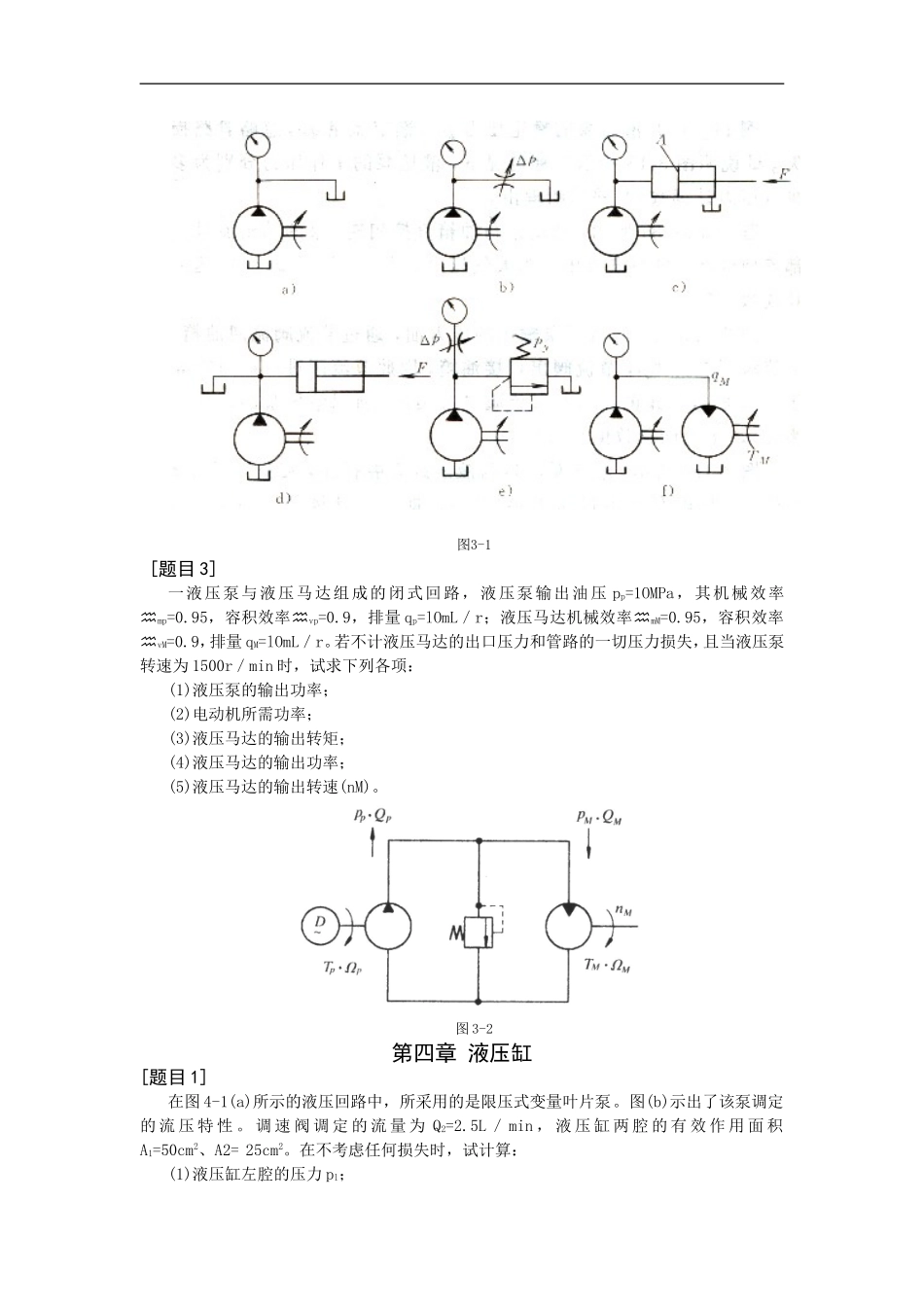

第二章液压油和液压流体力学基础[题目1]在图2-1所示管道中，当油在管道内流动时，用测压计测A、曰两点间的压力损失hw=1.91m油柱。A、B点间距离l=3m，d=20mm，油在管中流速v=1m／s，=920kg/m3。水银的密度=13600kg／m3。试求在管中油流方向不同时，差压计读数值△h为多少?图2-1[题目2]某流量Q=16L／min的油泵安装在油面以下，如图2-2所示。设所用油液=917kg／m3，粘度=1lcSt，管径d=18mm。如不考虑油泵的泄漏，且认为油面能相对保持不变(即油箱容积相对较大)。试求不计局部损失时油泵入口处的绝对压力。图2-2[题目3]在图2-3中，液压缸的有效面积A=50cm2，负载F=12500N，滑阀直径d=20mm，同心径向间隙h=0.02mm，间隙配合长度l=5mm，油液粘度=10×10-6m2/s，密度=900kg/m3，泵的供油量q=10L/min，若考虑油液流经滑阀的泄漏，试按同心和完全偏心两种不同情况计算活塞的运动速度。图2-3第三章液压泵和液压马达[题目1]液压泵转速为950r／min，排量Vp=168mL/r，在额定压力29.5MPa和同样转速下，测得的实际流量为150L／min，额定工况下的总效率为O.87，试求：1）泵的理论流量。2）泵的容积效率。3）泵的机械效率。4）泵在额定工况下，所需电动机驱动功率。5）驱动泵的转矩。[题目2]已知液压泵的额定压力PH，额定流量qH，忽略管路损失。试说明所示各种情况下，液压泵的工作压力分别为多少（压力计读数）？并说明理由。图3-1[题目3]一液压泵与液压马达组成的闭式回路，液压泵输出油压pp=1OMPa，其机械效率mp=0.95，容积效率vp=0.9，排量qp=lOmL／r；液压马达机械效率mM=0.95，容积效率vM=0.9，排量qM=lOmL／r。若不计液压马达的出口压力和管路的一切压力损失，且当液压泵转速为1500r／min时，试求下列各项：(1)液压泵的输出功率；(2)电动机所需功率；(3)液压马达的输出转矩；(4)液压马达的输出功率；(5)液压马达的输出转速(nM)。图3-2第四章液压缸[题目1]在图4-1(a)所示的液压回路中，所采用的是限压式变量叶片泵。图(b)示出了该泵调定的流压特性。调速阀调定的流量为Q2=2.5L／min，液压缸两腔的有效作用面积A1=50cm2、A2=25cm2。在不考虑任何损失时，试计算：(1)液压缸左腔的压力pl；(2)当负载FL=0时的p2；(3)当负载FL=9000N时的p2。图4-1[题目2]图4-2为两个相同的液压缸串联，它们的无杆腔有效工作面积A1=80cm2，有杆腔的有效工作面积A2=50cm2。输入油液压力p=600kPa，输入的流量q=12L／min，求如果两缸的负载F1=2F2时，两缸各能承受多大的负载（不计一切损失）？活塞的运动速度各为多少？若两缸承受相同的负载（即F1=F2），那么该负载的数值为多少？若缸1不承受负载（即F1=O），则缸2能承受多大的负载？图4-2第五章液压阀[题目1]图5-1中各溢流阀的调整压力p1=5MPa，p2=3MPa，p3=2MPa。问外负载趋于无穷大时，泵的工作压力如何？图5-1[题目2]图5-2所示为夹紧回路，溢流阀的调整压力p1=5MPa，减压阀的调整压力p2=2.5MPa，试分析活塞快速运动时，A、B两点的压力各为多少？减压阀的阀芯处于什么状态？工件夹紧后，A、B两点的压力各为多少？减压闷的阀芯又处于什么状态？图5-2[题目3]如图5-3所示的液压回路。已知液压缸的有效工作面积分别为Al=A3=100cm2，A2=A4=50cm2，当最大负载FL1=14×103N，FL2=4250N，背压力p=1.5×105Pa。节流阀2的压差△p=2×105Pa时，试问：(1)A、B、c各点的压力(忽略管路损失)各是多少？(2)对阀1、2、3最小应选用多大的额定压力？(3)快进速度vl=3.5×10-2m／s，快进速度v2=4×10-2m／s时，各阀的额定流量应选用多大？(4)试选定阀1、2、3的型号(由液压传动设计手册或产品样本中查选)。(5)试确定液压泵的规格、型号(由液压传动设计手册或产品样本中查选)。图5-3第六章辅助装置[题目1]一用折合式蓄能器使液庄泵卸荷的液压系统，如图所示。已知液压缸的工作压力为p=98×105Pa，若允许的压力下降率为=0.12，在泵卸荷的时间内，系统的漏损量△V=0.1L。试问蓄能器的充气压力多大？蓄能器的容量多大？第七章液压基本回路[题目1]图7-1中A、B两液压缸的有杆腔面积和无杆腔的面积分别均相等，负载F1>F2，如不考虑泄漏和摩擦等因素，试问两液压缸如何动作？...
