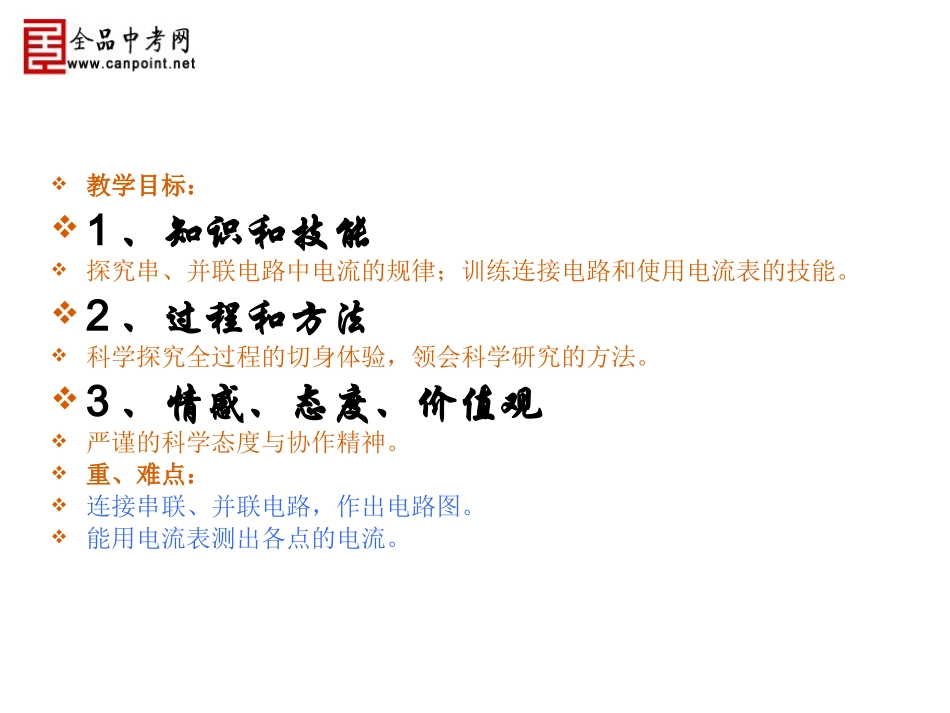

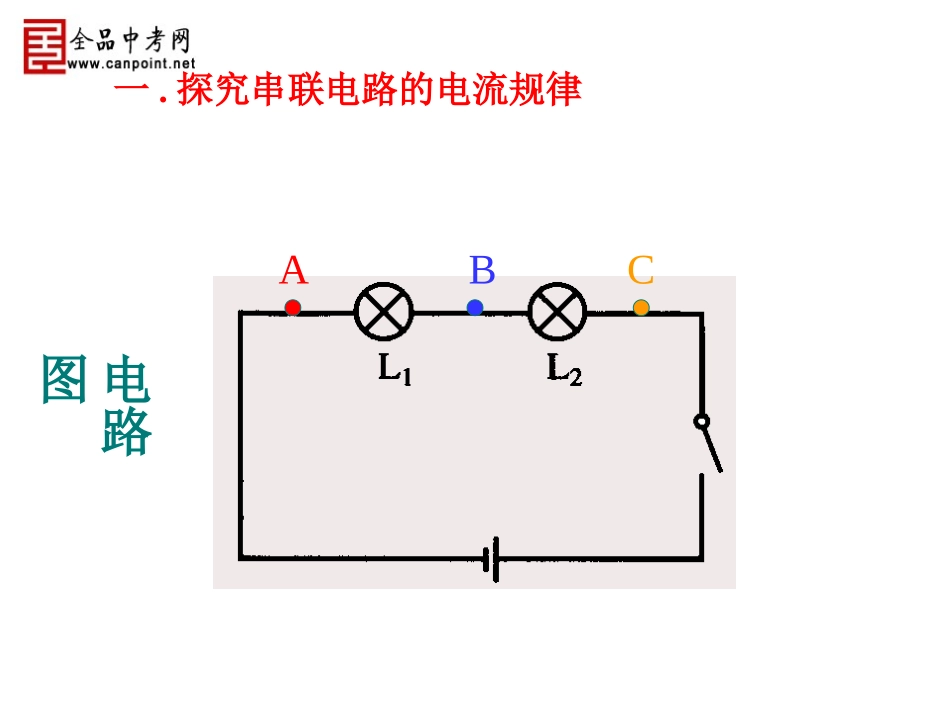

探究串、并联电路的电流规律教学目标：1、知识和技能探究串、并联电路中电流的规律；训练连接电路和使用电流表的技能。2、过程和方法科学探究全过程的切身体验，领会科学研究的方法。3、情感、态度、价值观严谨的科学态度与协作精神。重、难点：连接串联、并联电路，作出电路图。能用电流表测出各点的电流。一.探究串联电路的电流规律ABC电路图提出问题：串联电路中各点的电流之间有什么关系？ABC猜想与假设：串联电路中各点的电流可能相等（设计与进行试验）实验结果记录表：A点电流/AB点电流/BC点电流/C第一次测量第二次测量ABC板书：串联电路中各处电流都相等。表达式：I1=I2=I3＝……ABC串联电路的特点：①只有一条电流路径；②开关控制整个电路；③用电器相互干扰。I1I2I3分析和论证探究并联电路的电流规律提出问题：并联电路中各点的电流之间有什么关系？干路支路支路猜想与假设并联电路中干路电流等于个支路电流之和--++-+实验结果记录表：A点电流/AB点电流/BC点电流/C第一小组测量第二小组测量第三小组测量第四小组测量并联电路的特点：电流有两条以上路径，电流出现分与合；各支路用电器独立工作、互不影响；干路开关控制整个电路，支路开关控制所在的支路。板书：并联电路中干路的电流等于各支路的电流之和ABCII1I2分析和论证2.在一个电路中有两个用电器，用电流表测量时，如发现通过每个电器的电流不相同,则这两个用电器的连接一定是_____；如发现通过每个用电器的电流相同，则这两个用电器的连接___________________________。可能是串联、也可能是并联并联3、下列电路中，能正确测出电灯L2的电流的是（）-+AL1L2ABCDB-+L1L2A-+L1L2AL1L2A-+4．如图所示，请读出它们指针所指位置的示数：图1的示数是:________图2的示数是:________0.46A1.2A5、如图所示，已知A1的示数是0.8A，A2的示数是1.5A，则通过灯L1的电流是_____A，灯L2的电流是______A。A2A1L2L1S0.70.8L2L1A1A2S6、如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A，那么通过灯L1的电流是_____A,L2的电流是____A,L3的电流是_____A。0.40.50.3A1A2A3L3L1L27.如图所示，串联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是IaIbIc8、如图所示，并联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是IaIbIcabc===+abcL1L1L2L2A2A11.2A0.5AL1中的电流是多少？0.7A10.将图5中给出的实物连接起来．要求：L1，L2并联、S控制干路，测量干路的电流，测L2中的电流．已知L1和L2中的电流均为0.4A.AB11.如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示数为，A2的示数为，灯L1中的电流是.L1L21.8A0.36A1.44A
