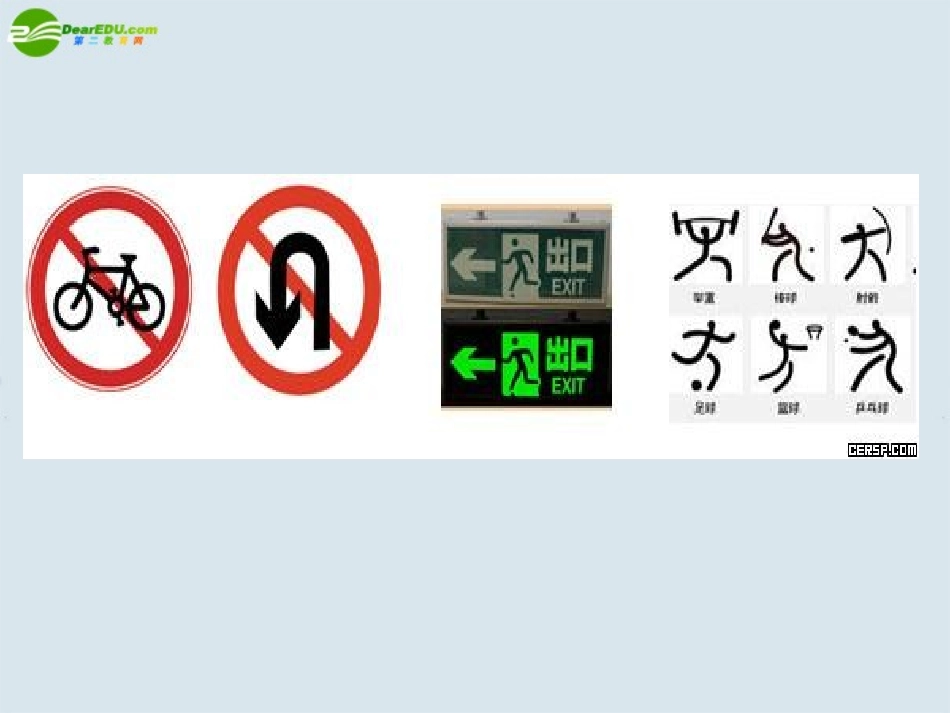

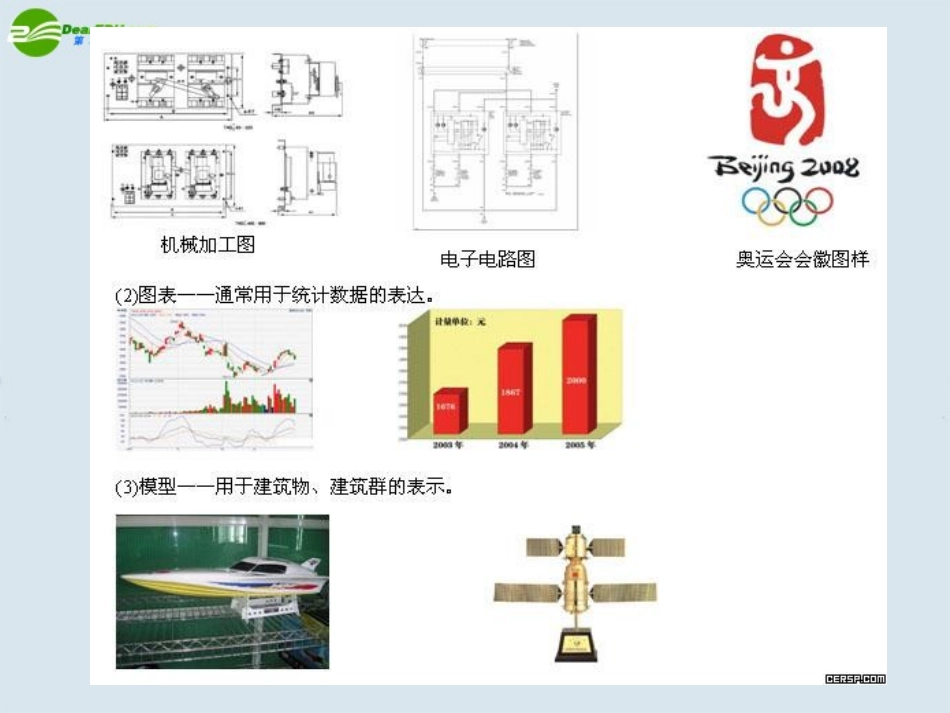

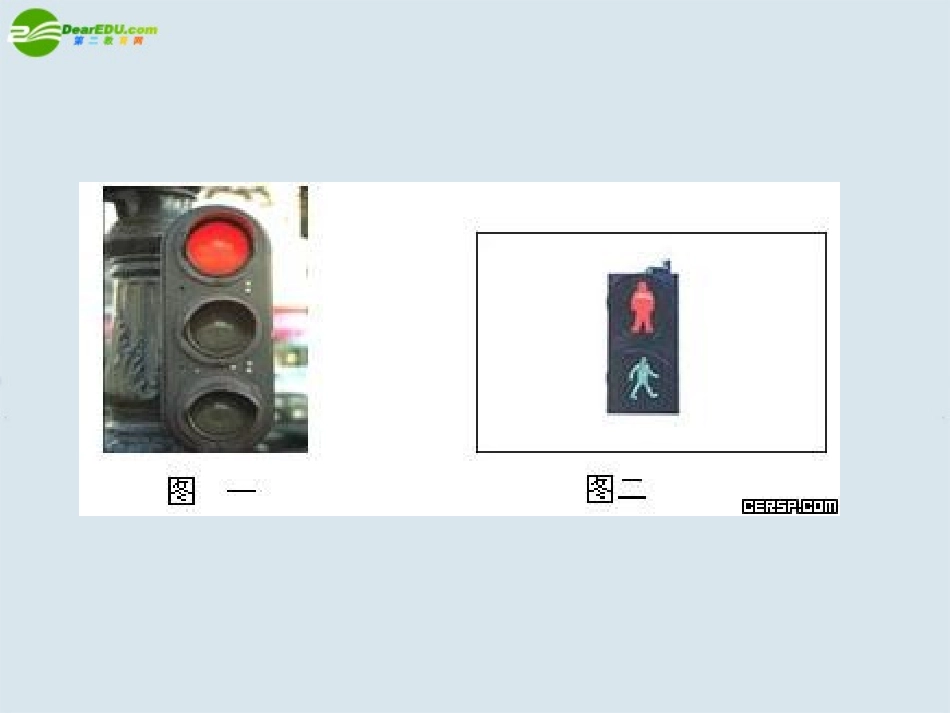

设计和交流中的技术语言设计的技术语言包括口头语言、文本语言、技术符号、技术图纸、图样、图表、模型、网页、和计算机演示等。设计语言的内容包括设计项目名称、设计的目的、解决的关键技术问题、依据的标准规范、达到的功能和主要技术指标，以及零件图、装配图、装备调试工艺等。模型有物理模型和数学模型两种。物理模型有与原型一样的物理性质，它能给出所研究对象完整的物理概念。数学模型在设计和交流中起着另一种不可替代的作用。效果图是用来呈现效果的图纸或照片。它将建筑物或室内装修所设计的产品或原型物品的造型结构、尺寸比例、各单元位置排列、色彩等详细地呈现出来，除满足审美要求外，还具有准确性和真实性，而不带任何主观随意性一、机械制图与识图基础1、投影：投影法:用物体的影子表达物体的形状和大小的方法投影法中心投影法：过一个投影中心（点光源）将物体投影到某投影面上的方法平行投影法：把光源移到无限远处，用平行光将物体投影到某投影面上的方法在阳光或灯光的照射下，物体在地面或墙面上就会出现它的影子，这就是物体的投影。中心投影法投射中心、物体、投影面三者之间的相对距离对投影的大小有影响。度量性较差。中心投影特性物体位置改变，投影大小也改变。投射线物体投影面投影投射中心平行投影法平行投影特性投影大小与物体和投影面之间的距离无关度量性较好。工程图样多数采用正投影法绘制。正投影法斜投影法2、正投影的基本特性（1）真实性当物体上的平面（或直线），与投影面平行时，它的投影反映了实形（或实长）。（2）收缩性当物体上的平面（或直线），与投影面垂直时，它的投影积聚为一直线(或一点)。（3）积聚性当物体上的平面（或直线），与投影面倾斜时，它的投影缩小（或缩短），并产生变形。比较下图不同形状的3个物体投影的形状大小？•由图中三个不同的物体在同一投影面上的视图完全相同，可知要反映物体的完整形状和大小，必须有几个不同投影方向得到的视图。观察正面投影和水平投影，各反映了长方体的哪些边？两图之间又何相同的之处？•正面投影与水平投影，长相同•正面投影与侧面投影，高相同•水平投影与侧面投影，宽相同同理,正面投影与侧面投影、水平投影与侧面投影，各又有何关系？结论：为了确定物体的长、宽、高和结构形状，通常采用三个相互垂直相交的投影面（正投影面V、水平投影面H、左侧投影面W）建立一个三投影面体系，再用正投影法将物体（所有面）同时向三投影面投影形成图形。VHW保持正投影图不变，将此立体投影图的侧投影图和水平投影图分别向后旋转90度，即可得三视图。正面投影（从前往后看）称为主视图水平投影（从上往下看）称为俯视图侧面投影（从左往右看)称为左视图三视图的展开动画观察此三视图，各视图间有何关系？结论：三视图的位置关系:左视图在主视图的左边,俯视图在主视图的正下方。主视图和俯视图都反映了物体的长度，而且长对正主视图和左视图都反映了物体的高度，而且高平齐俯视图和左视图都反映了物体的宽度，而且宽相等3、三视图的规律练习1：作出物体的三视图3cm5cm4cm3cm5cm4cm4cm4cm4cm3m3m0.5cm4cm4cm4cm4cmØ3cm0.5cms●s●s练习2：由三视图看出立体图制图标准•（二）字体。汉字应写成长仿宋体，字母及数字一般写成斜体（与水平成75°）•（三）比例。比例是图样中的图形与其实物相应要素的线性尺寸之比。无论采用何种比列，所注尺寸数字均应是物体的真是大小，与绘图比例无关。•（四）图线。国标规定粗线宽度b应按图的大小和复杂程度，在0.5—2mm之间选择。绘图工具1.图板图板用来固定图纸，一般用胶合板制作，四周镶硬质木条。图板的规格尺寸有：0号(900mm×1200mm)1号(600mm×900mm)2号(450mm×600mm)图板工作边胶带纸图板图纸绘图工具使用时，必须随时注意尺头工作边(内侧面)与图板工作边靠紧。画水平线要用尺身工作边(上边缘)，使用完毕应悬挂放置，以免尺身弯曲变形。2.丁字尺绘图工具一副三角板由45°和30°-60°两块组成。L为其规格尺寸。3.三角板绘图工具要随时注意将三角板下边缘与丁字尺尺身工作边靠紧。三角板与丁字尺配合，可以画垂直线、从0°开始间隔15°的...
