浙江省台州温岭市松门镇育英中学八年级科学上册《电路连接》课件-浙教版VIP免费

浙江省台州温岭市松门镇育英中学八年级科学上册《电路连接》课件-浙教版_第1页
1/21
浙江省台州温岭市松门镇育英中学八年级科学上册《电路连接》课件-浙教版_第2页
2/21
浙江省台州温岭市松门镇育英中学八年级科学上册《电路连接》课件-浙教版_第3页
3/21

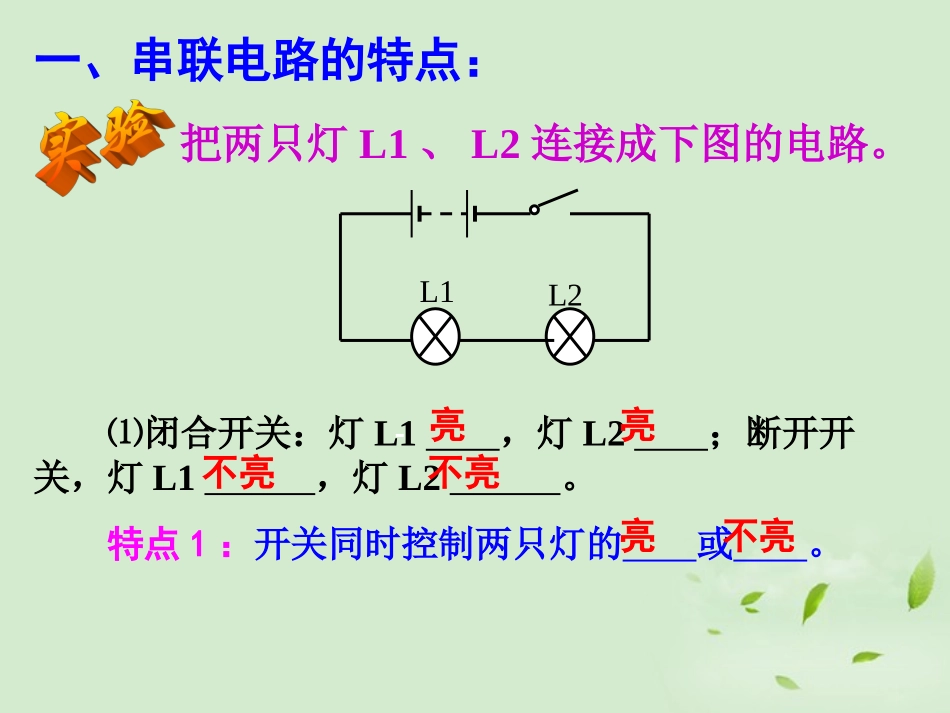

在实际生产和生活中,常会遇到一个电源给各个用电器供电的问题。问题1:在教室里的电源线进来后,给多盏灯和多个插座同时供电;问题2:家里的电源线进来后,给多盏灯和多个插座同时供电。它们的电路是如何连接的?在第一节中,我们已学过两盏灯的两种基本电路连接:串联和并联。下面我们来研究它们的特点。一、串联电路的特点:⑴闭合开关:灯L1,灯L2;断开开关,灯L1,灯L2。把两只灯L1、L2连接成下图的电路。L1L2亮亮不亮不亮特点1:开关同时控制两只灯的或。亮不亮L1L2(5)闭合开关,灯L1、L2同时,拿掉其中一只灯,发生的现象是。发光另一灯不发光特点2:串联电路中只有条通路,电路上灯的亮灭相互。一影响L1L2⑵电流表分别测出1、2、3处的电流大小I、I、I。123123可以得出I、I、I的关系是。123I=I=I123特点3:串联电路中的电流。处处相等L1L2123⑶用电压表分别测1与2间、2与3间和1与3间的电压,即灯L1两端,灯L2两端。灯L1和L2两端的电压U1|、U2、U总1可以得出U、U、U的关系是。12总U=U+U12总特点4:串联电路中总的电压等于:。各灯两端的电压之和L1L2(4)L1的电阻为R1,L2的电阻为R2,串联的总电阻为R总。则R总和R1、R2有什么关系呢?R总=R1+R2特点5:串联电路的总电阻等于各部分电路电阻的和。根据串联电路的特点:I=I1=I2U=U1+U2根据欧姆定律:U=IR总U1=I1R1U2=I2R2所以:IR总=I1R1=I2R2一、串联电路的特点:特点1:开关同时控制两只灯的亮或不亮。特点3:串联电路中的电流处处相等;特点4:串联电路中总的电压等与各部分电路两端电压之和;特点5:串联电路的总电阻等于各部分电路电阻的和。特点2:串联电路中只有一条通路,电路上灯的亮灭相互影响。在并联电路中,有什么特点和规律呢?二、并联电路的特点把两只电灯L1、L2连接成下图的电路。⑴闭合开关S1、S2。闭合开关S,灯L1;灯L2,断开开关S,灯L1,灯L2。亮亮不亮不亮特点1:干路开关控制上的电灯。整个电路⑵、闭合开关S。闭合开关S1,灯L1;断开开关S1,灯L1。闭合开关S2,灯L2;断开开关S2,灯L2。亮不亮亮不亮特点2:支路开关控制上的电灯该支路⑶闭合开关S、S1、S2,灯L1、L2,拿掉一只灯,另一只灯。亮亮特点3:并联电路中各支路上的电灯。互不影响⑷闭合开关S、S1、S2用电流表分别测出灯L1、L2两条支路和干路上的电流,I、I、I。12总AAA可以得出I、I、I的关系是。12总总I总=I1+I2特点4:并联电路中干路上的总电流等于。各条支路的电流之和⑸闭合开关S1、S2、S,用电压表分别测出灯L1、L2和两灯的总电压,U、U、U。12总可以得出U、U、U的关系是。12总12总U=U=U特点5:并联电路中两端的总电压等于。各支路两端的电压并联电路的总电阻和各个电阻之间又有什么关系?(R总、R1、R2)根据并联电路的特点:I=I1+I2U=U1=U2根据欧姆定律:I=U/R总I1=U1/R1I2=U2/R2所以:U/R总=U1/R1+U2/R2即:1/R总=1/R1+1/R2特点6:并联电路总电阻的倒数等于各支路中电阻的倒数之和。特点1:干路开关控制整个电路上的电灯。二、并联电路的特点特点2:支路开关控制该支路上的电灯特点3:并联电路中各支路上的电灯相互不影响。特点4:并联电路中干路上的总电流等于各条支路的电流之和特点5:并联电路中各支路两端的电压相等。特点6:并联电路总电阻的倒数等于各支路中电阻的倒数之和。1、电路中并联的电灯(用电器)越多,干路中的电流越大,可能会引起电源超载而损坏电源。2、并联电路中,某条支路上的电阻越小,则该条支路上的电流越大。探究、节日小彩灯的连接方法二、节日小彩灯的连接方法节日用的小彩灯(又称“满天星”)灯泡数量很多,一串小彩灯就有约50只灯泡,下面研究小彩灯灯泡的连接。1、根据串联电路和并联电路的知识,请你设计一个或几个方案并画出电路图。2、讨论设计方案的优、缺点,选择最佳方案。【方案一】小灯泡串联,电路图如下:【缺点】当某一个灯泡不发光时,其余灯都不发光。【方案二】小灯泡并联,电路图如下:【缺点】干路电流过大,灯两端电压过大。【方案三】小灯泡混联。【缺点】连接复杂。

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

浙江省台州温岭市松门镇育英中学八年级科学上册《电路连接》课件-浙教版
