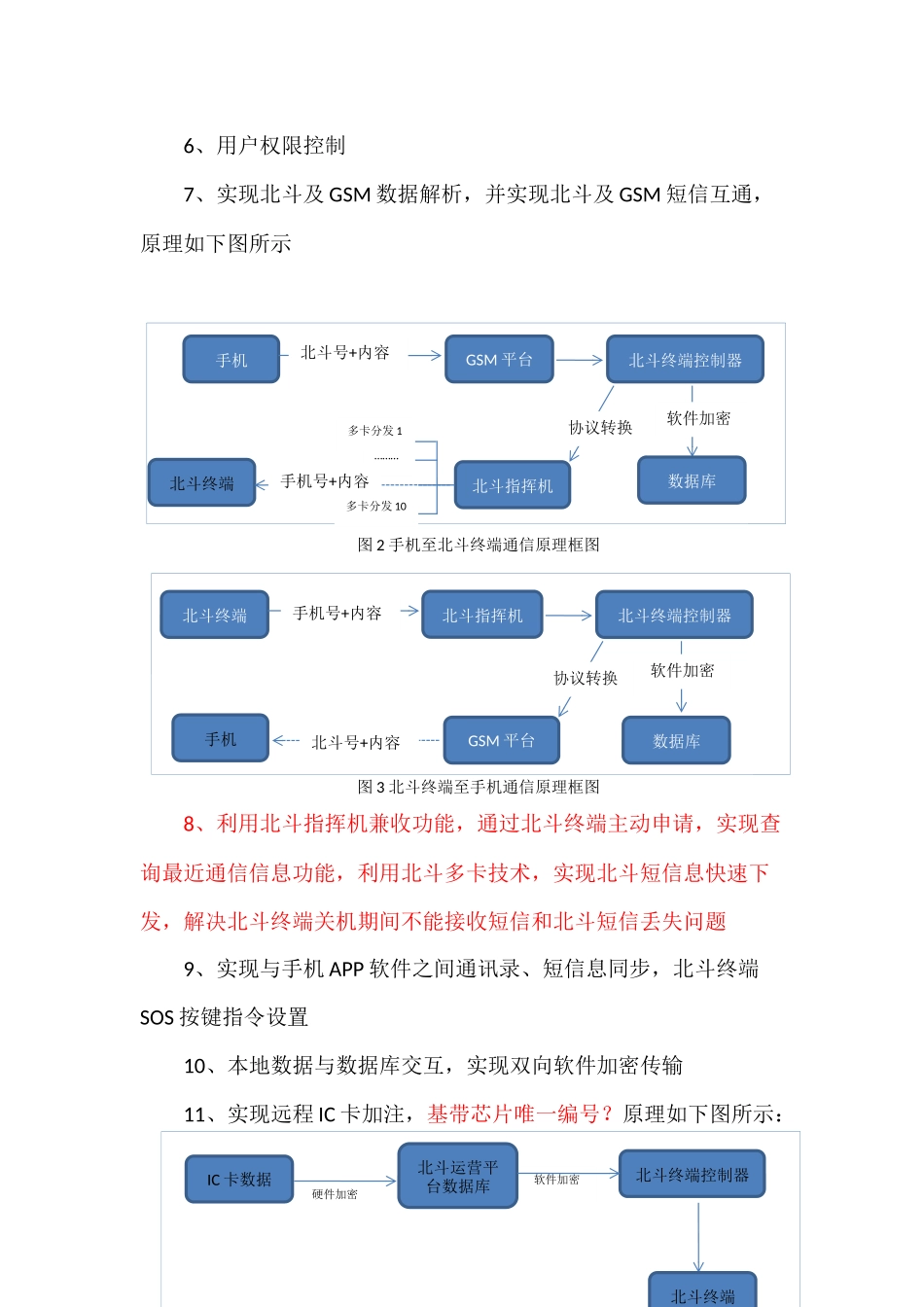

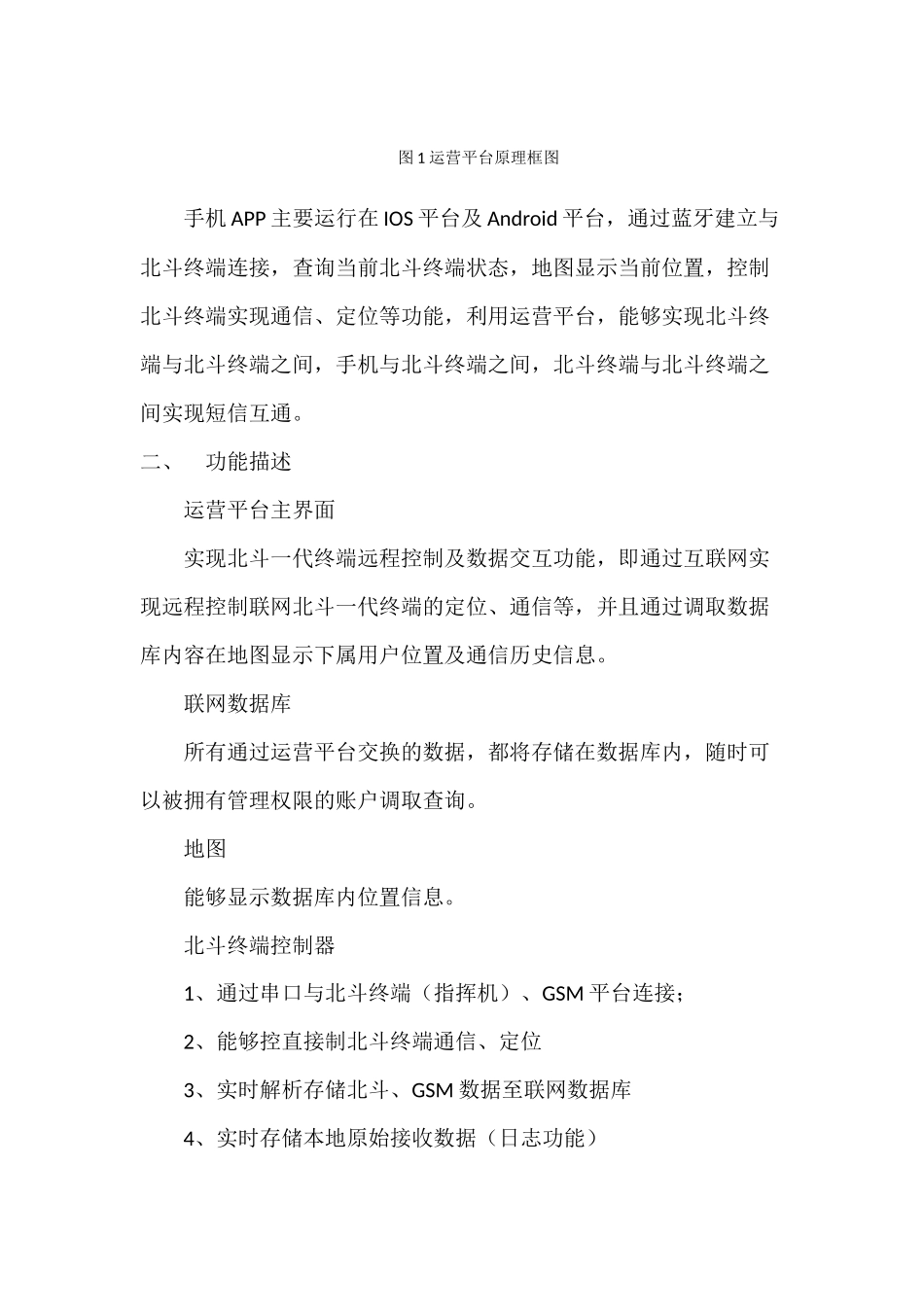

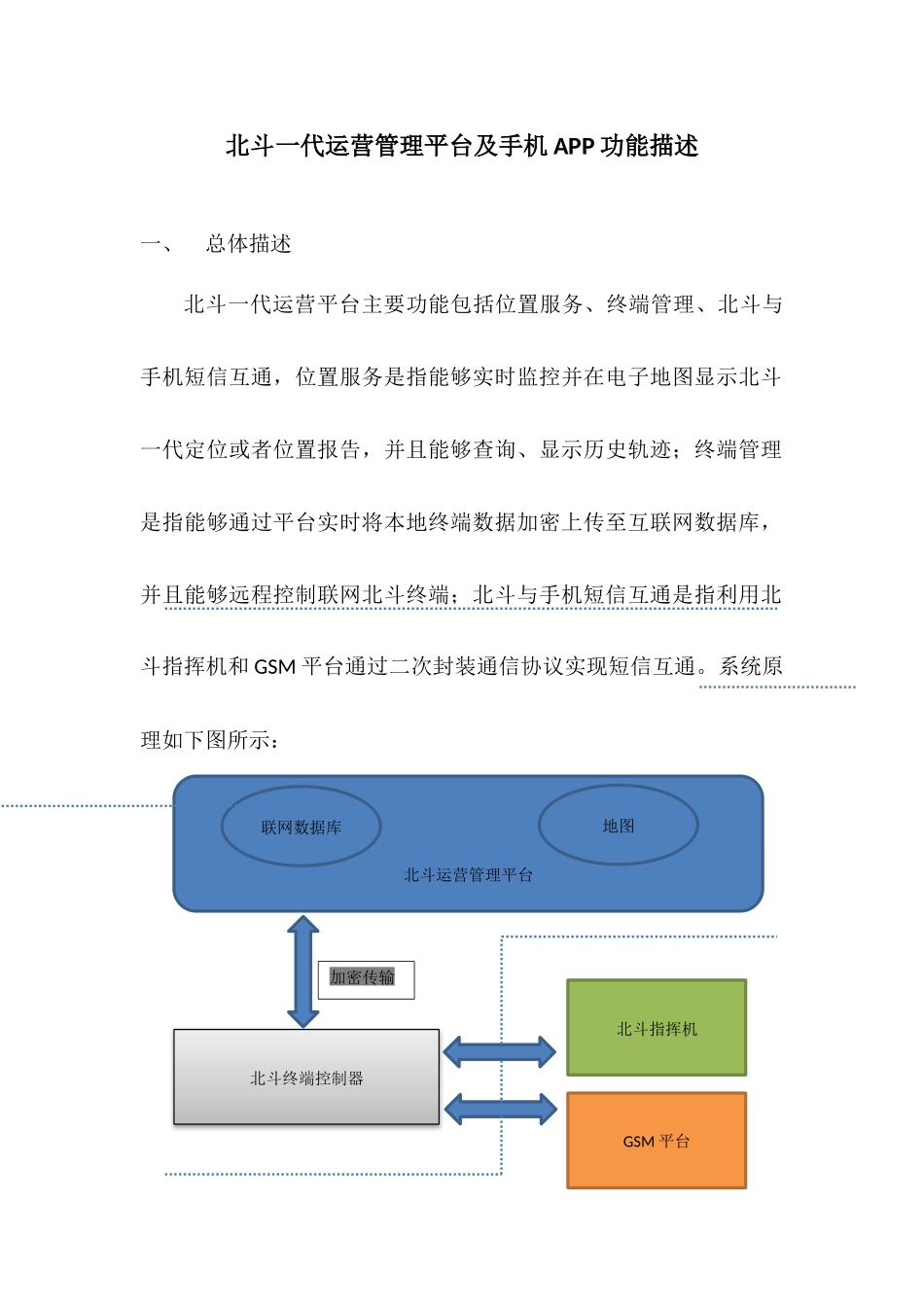

北斗一代运营管理平台及手机APP功能描述一、总体描述北斗一代运营平台主要功能包括位置服务、终端管理、北斗与手机短信互通，位置服务是指能够实时监控并在电子地图显示北斗一代定位或者位置报告，并且能够查询、显示历史轨迹；终端管理是指能够通过平台实时将本地终端数据加密上传至互联网数据库，并且能够远程控制联网北斗终端；北斗与手机短信互通是指利用北斗指挥机和GSM平台通过二次封装通信协议实现短信互通。系统原理如下图所示：加密传输地图联网数据库北斗运营管理平台GSM平台北斗指挥机北斗终端控制器图1运营平台原理框图手机APP主要运行在IOS平台及Android平台，通过蓝牙建立与北斗终端连接，查询当前北斗终端状态，地图显示当前位置，控制北斗终端实现通信、定位等功能，利用运营平台，能够实现北斗终端与北斗终端之间，手机与北斗终端之间，北斗终端与北斗终端之间实现短信互通。二、功能描述运营平台主界面实现北斗一代终端远程控制及数据交互功能，即通过互联网实现远程控制联网北斗一代终端的定位、通信等，并且通过调取数据库内容在地图显示下属用户位置及通信历史信息。联网数据库所有通过运营平台交换的数据，都将存储在数据库内，随时可以被拥有管理权限的账户调取查询。地图能够显示数据库内位置信息。北斗终端控制器1、通过串口与北斗终端（指挥机）、GSM平台连接；2、能够控直接制北斗终端通信、定位3、实时解析存储北斗、GSM数据至联网数据库4、实时存储本地原始接收数据（日志功能）6、用户权限控制7、实现北斗及GSM数据解析，并实现北斗及GSM短信互通，原理如下图所示图2手机至北斗终端通信原理框图图3北斗终端至手机通信原理框图8、利用北斗指挥机兼收功能，通过北斗终端主动申请，实现查询最近通信信息功能，利用北斗多卡技术，实现北斗短信息快速下发，解决北斗终端关机期间不能接收短信和北斗短信丢失问题9、实现与手机APP软件之间通讯录、短信息同步，北斗终端SOS按键指令设置10、本地数据与数据库交互，实现双向软件加密传输11、实现远程IC卡加注，基带芯片唯一编号？原理如下图所示：手机GSM平台北斗号+内容北斗终端控制器数据库北斗指挥机协议转换北斗终端手机号+内容北斗终端北斗指挥机北斗终端控制器GSM平台手机数据库手机号+内容协议转换软件加密软件加密北斗号+内容多卡分发1多卡分发10………硬件加密软件加密北斗终端北斗终端控制器北斗运营平台数据库IC卡数据图4远程IC卡加注原理框图手机APP功能描述1、蓝牙连接管理，能够显示当前北斗终端工作状态（电量、信号状态、北斗时间、蓝牙连接、卡号、版本号等）2、具备北斗定位功能，能够调用地图显示本机或者其他关联终端位置信息3、具备北斗与北斗之间通信功能，并二次协议封装，实现北斗与手机之间互相通信，根据号码自动识别接收方是否手机或者北斗终端，确认是否直接发送或是经运营中心转发4、具备位置报告功能，实现向其他终端（包括指挥机）或者手机单次、定时发送位置报告功能5、SOS信箱，ＳＯＳ信箱内可以设置存放10条SOS短信，能够同步其中任何一条至北斗终端，做为紧急状态下，通过终端SOS按键用来报警的紧急短信；能够设置SOS信息发送对象号码（手机或北斗终端号码）；紧急报警流程如下图所示：串口SOS按键按下发送内置SOS信息紧急定位图5紧急报警流程6、可配置终端工作模式普通模式：北斗终端处于信号搜寻或者跟踪状态时间片模式：定时启动（可配置启动间隔和开机持续时间），主动发送查询通信申请或位置报告申请SOS模式：定时发送SOS信息和位置报告（可配置启动间隔），成功发送后进入休眠模式7、能够实现通信录、收件箱与北斗终端控制器同步8、自动识别当前信息是否来自北斗运营中心9、检测到连接北斗终端，自动发送状态检测指令进入SOS模式定时位置报告
