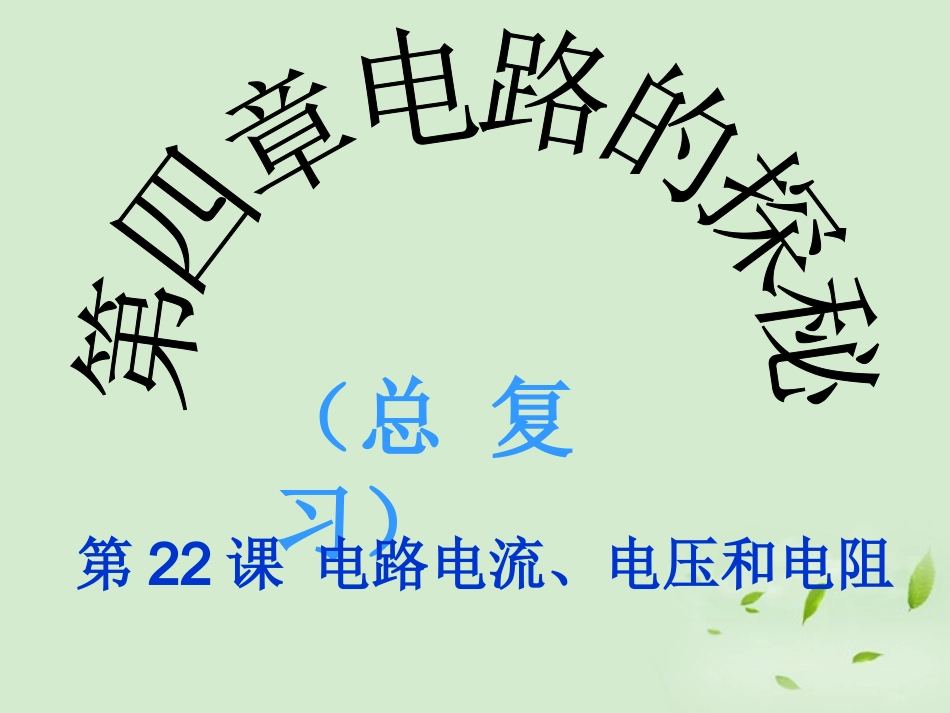

浙江省台州温岭市松门镇育英中学八年级科学上册《电路电流、电压和电阻》课件-浙教版VIP免费

浙江省台州温岭市松门镇育英中学八年级科学上册《电路电流、电压和电阻》课件-浙教版_第1页
1/66
浙江省台州温岭市松门镇育英中学八年级科学上册《电路电流、电压和电阻》课件-浙教版_第2页
2/66
浙江省台州温岭市松门镇育英中学八年级科学上册《电路电流、电压和电阻》课件-浙教版_第3页
3/66

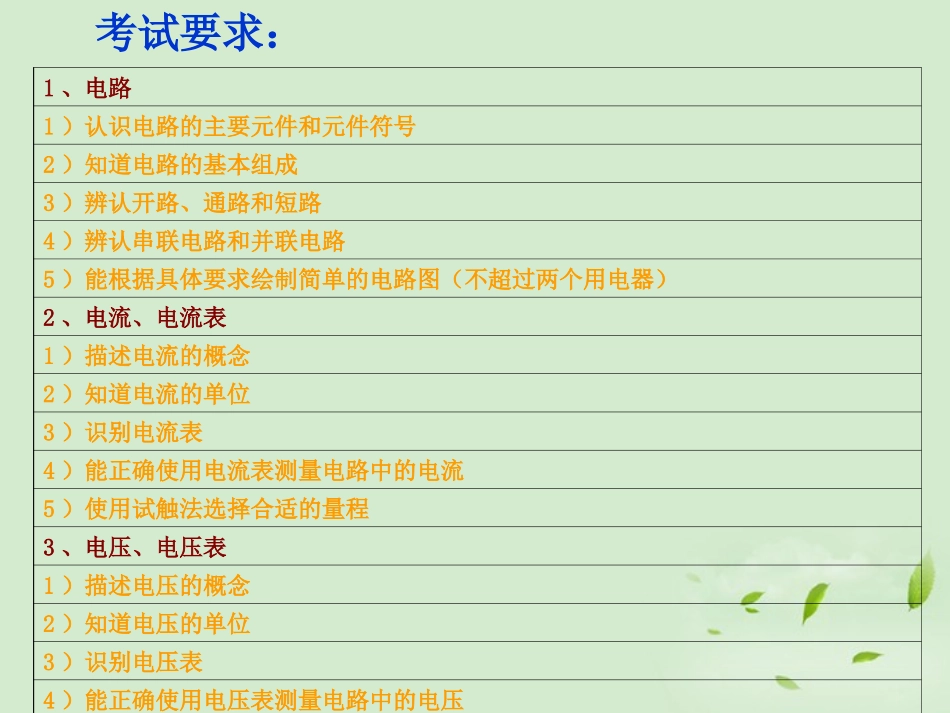

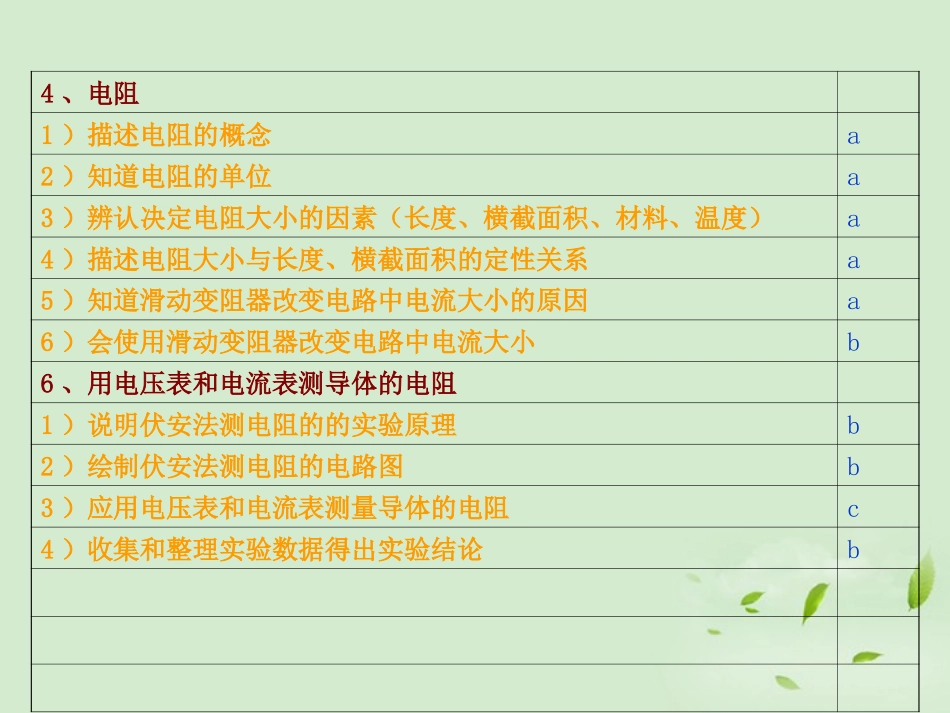

(总复习)第22课电路电流、电压和电阻考试要求:1、电路1)认识电路的主要元件和元件符号2)知道电路的基本组成3)辨认开路、通路和短路4)辨认串联电路和并联电路5)能根据具体要求绘制简单的电路图(不超过两个用电器)2、电流、电流表1)描述电流的概念2)知道电流的单位3)识别电流表4)能正确使用电流表测量电路中的电流5)使用试触法选择合适的量程3、电压、电压表1)描述电压的概念2)知道电压的单位3)识别电压表4)能正确使用电压表测量电路中的电压4、电阻1)描述电阻的概念a2)知道电阻的单位a3)辨认决定电阻大小的因素(长度、横截面积、材料、温度)a4)描述电阻大小与长度、横截面积的定性关系a5)知道滑动变阻器改变电路中电流大小的原因a6)会使用滑动变阻器改变电路中电流大小b6、用电压表和电流表测导体的电阻1)说明伏安法测电阻的的实验原理b2)绘制伏安法测电阻的电路图b3)应用电压表和电流表测量导体的电阻c4)收集和整理实验数据得出实验结论b课前热身训练1.将、和用连接起来的电流的路径叫电路。画一个电路的实物图比较复杂,为了方便表述,科学上规定每个元件都用一个特定的符号来表示,这种用元件符号代替实物表示电路的图就是。2.如图所示,其中正确的电路图是()3.如图所示的电路中,当开关S1断开、S2闭合时,电路是路;当开关S1和S2都断开时,电路是路;只要开关S1和S2闭合,电路就形成路。4.下列四组物质中,都属于绝缘材料的是()A.水银、玻璃、油B.玻璃、石墨、纯净水C.塑料、橡胶、陶瓷D.干木柴、陶瓷、海水5.当使用量程为0~0.6安的电流表进行测量时,测得的电流强度是0.54安,请在图中的表盘上标出指针位置和相应的接线柱位置.如果测量中用的是0~3安的量程,则此时的读数为安。6.滑动变阻器改变电阻的方法是通过改变()A.电阻丝的粗细B.连入电路中电阻丝的长度C.滑动变阻器连接方式D.滑片与电阻丝的摩擦1.电路:把电源、用电器、开关用导线连接起来组成的电流路径叫做电路。复习要点梳理用电器电路图画电路图的注意点:1。元件位置安排要适当,分布要均匀。2。元件不要画在拐角处。3。整个电路图最好呈长方形,有棱有角。4。导线要横平竖直。LL11LL22AA++0.60.633SS++实物图电路图A连接实物图LL11LL22SSAA++0.60.633通路(闭合电路):处处连通的电路(有电流)开路(断路):某处断开电路(没有电流)短路:直接用导线把电源两极连接起来(电流过大)电路的状态谨防短路!!AA--0.60.633++++电源短路ALL11LL22SS++用电器局部短路SS11SS1LL11LL22SS++用电器局部短路AA--0.60.633A串联电路把用电器逐个顺次连接起来的电路,叫做串联电路。实物图:电路图:当合上开关时,两个灯泡有什么变化?串联电路两灯泡都亮串联电路SS1S2L1L2把用电器并列地连接起来的电路,叫做并联电路。并联电路当断开S2,合上S、S1时,灯泡L1、L2有什么变化?SS1S2L1L2并联电路SS1S2L1L2灯泡L1亮灯泡L2不亮并联电路SS1S2L1L2当断开开关S1,合上开关S、S2时,灯泡L1、L2的变化?并联电路SS1S2L1L2灯泡L1不亮灯泡L2亮并联电路开关闭合开关断开电流路径一个灯坏了串联两个灯亮两个灯不亮只有一条另一灯不亮并联两个灯亮1或2个灯不亮有二条另一个亮串联电路和并联电路(1)串联电路把电路元件逐个顺次连接起来的电路叫串联电路(2)并联电路把电路元件并列地连接起来的电路叫并联电路。(3)判别串联电路和并联电路的方法:A、从电路中有无支路入手分析(串联只有一条路经无支路,并联有两条或两条以上路经有支路)B、从电路的通断来判别:串联断开任意一个用电器整个电路就切断。并联断开任意一个支路,其余支路仍然是通的。电流的符号:I1安=1000毫安1毫安=1000微安电流的形成:电流的方向:科学上规定,正电荷定向移动的方向为电流方向,在金属导体中,电流方向与自由电子定向移动方向相反。电荷的定向移动形成电流2.电流根据实验测定:在串联电路中,电流处处相等;在并联电路中,干路中的电流等于通过各支路的电流之和.国际单位:安培简称安(A)常用单位:毫安(mA)微安(uA)电流的测量1、测量工具——电流表的符号:电流表的符号:A2、电流表的使用(1)调零(2)选择量程:被测电流值...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

浙江省台州温岭市松门镇育英中学八年级科学上册《电路电流、电压和电阻》课件-浙教版
