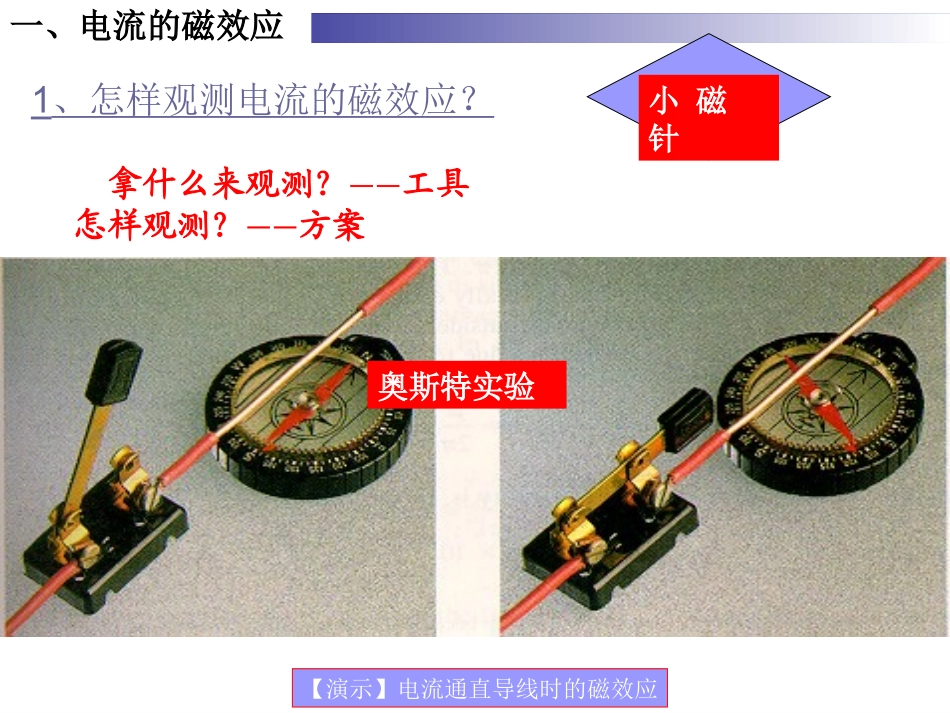

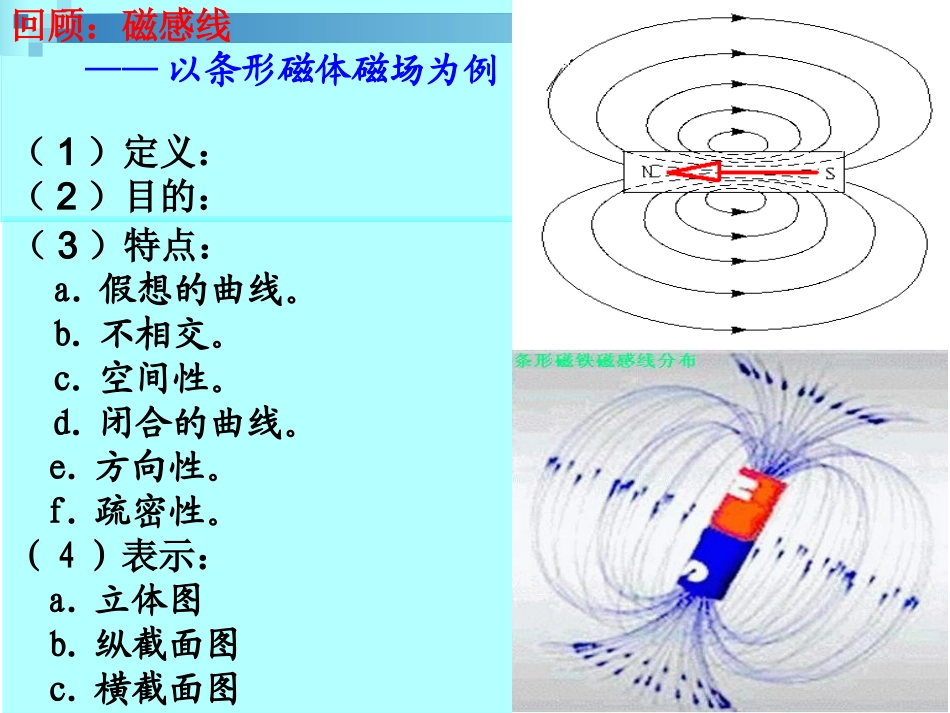

2.2电流的磁场回顾：磁感线——以条形磁体磁场为例（1）定义：（2）目的：（3）特点：a.假想的曲线。b.不相交。c.空间性。d.闭合的曲线。e.方向性。f.疏密性。（4）表示：a.立体图b.纵截面图c.横截面图一、电流的磁效应1、怎样观测电流的磁效应？拿什么来观测？——工具怎样观测？——方案小磁针【演示】电流通直导线时的磁效应奥斯特实验历史上，电与磁是分别发现和研究的。因为当时人们认为电现象和磁现象是两个孤立的现象。直到19世纪初，自然哲学的观点认为自然界中任何的两个物体间必然存在着某种联系。因此，人们才认识到电现象和磁现象可能也存在着联系而且深入地进行研究。尤其是富兰克林曾经发现莱顿瓶放电能使钢针磁化，更坚定了这个观点。在1820年4月，有一次晚上讲座，奥斯特演示了电流磁效应的实验。当铂丝通电时，靠近铂丝的小磁针摆动了。这一不显眼的现象没有引起听众的注意，而奥斯特非常兴奋，他接连三个月深入地研究，在1820年7月21日，他宣布了实验情况。奥斯特将导线的一端和电池正极连接，导线沿南北方向平行地放在小磁针的上方，当导线另一端连到负极时，磁针立即指向东西方向。把玻璃板、木片、石块等非磁性物体插在导线和磁针之间，甚至把小磁针浸在盛水的铜盒子里，磁针照样偏转。奥斯特（1777--1851）2、奥斯特实验◇背景2、奥斯特实验◇场景【问题】在重复奥斯特的电流磁效应实验时，为使实验方便且效果明显，通电直导线应()。A．平行于南北方向，位于小磁针上方B．平行于东西方向，位于小磁针上方C．平行于东西方向，位于小磁针下方D．平行于南北方向，位于小磁针下方ADAD2、奥斯特实验◇方案2、奥斯特实验◇关键不能是静电不能是静电导线南北放置导线南北放置纵截面图横截面图立体图3、通电直导线磁场的磁感线方向方向安培定则：右手握住导线，让伸直的拇指的方向与电流的方向一致，那么，弯曲的四指所指的方向就是磁感线的环绕方向。3、通电直导线磁场的磁感线规则规则思考题做奥斯特实验时，把小磁针放在水平的通电直导线的下方，通电后发现小磁针不动，用手拨一下小磁针，小磁针转动180度后静止不动，由此可知通电直导线放置情况是（）。A.东西向B.南北向C.正西南D.正西北A3、通电直导线磁场的磁感线纵截面图立体图横截面图3、通电直导线磁场的磁感线疏密疏密例1有一束电子流沿x轴正方向高速运动，如图所示，电子流在z轴上的P点处所产生的磁场方向是沿（）A．y轴正方向B．y轴负方向C．z轴正方向D．z轴负方向A例2I1I2I2I1已知I1=I2，求两导线中间处的磁感线方向例3I1I2I2I1已知I1
