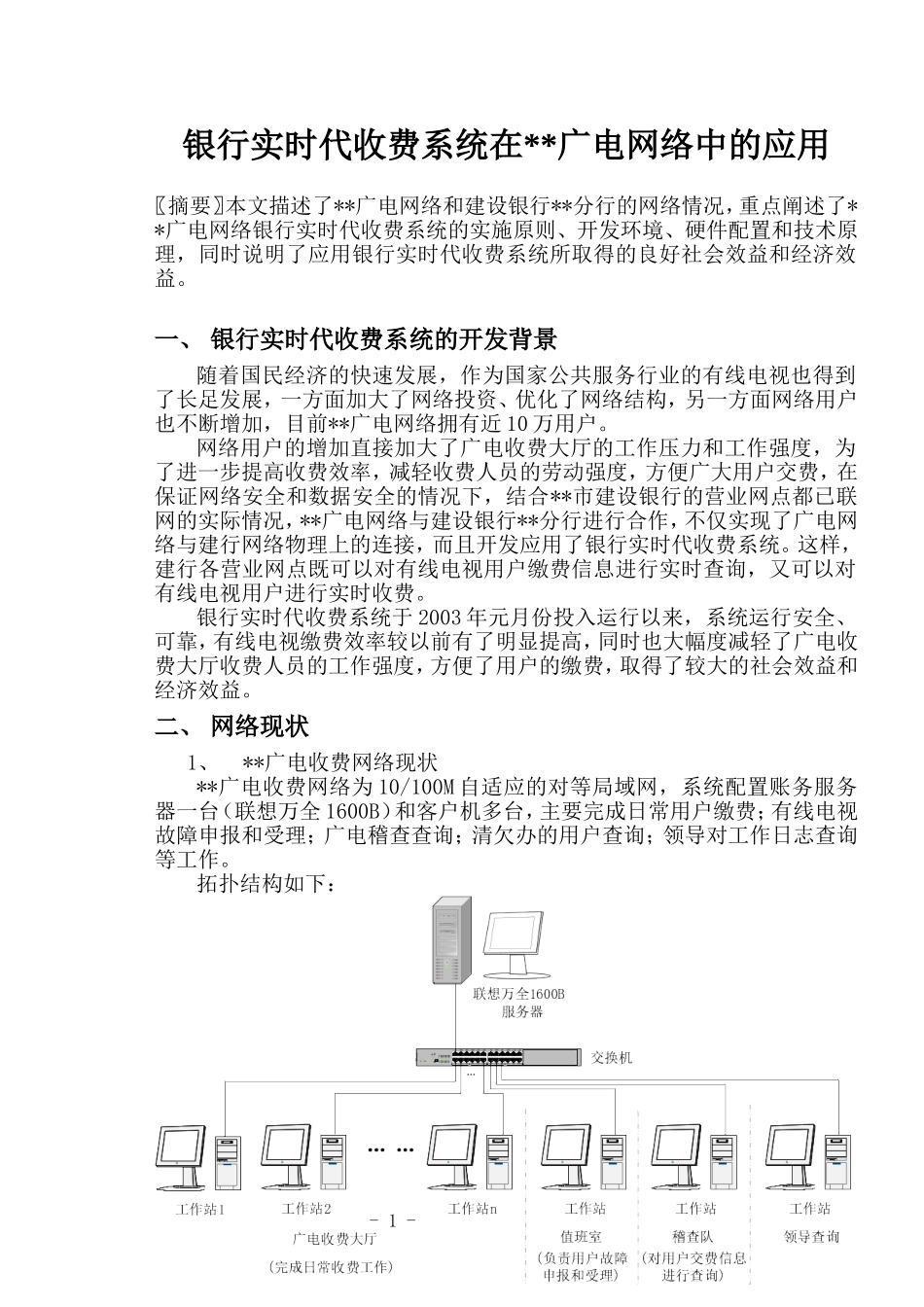

银行实时代收费系统在**广电网络中的应用〖摘要〗本文描述了**广电网络和建设银行**分行的网络情况，重点阐述了**广电网络银行实时代收费系统的实施原则、开发环境、硬件配置和技术原理，同时说明了应用银行实时代收费系统所取得的良好社会效益和经济效益。一、银行实时代收费系统的开发背景随着国民经济的快速发展，作为国家公共服务行业的有线电视也得到了长足发展，一方面加大了网络投资、优化了网络结构，另一方面网络用户也不断增加，目前**广电网络拥有近10万用户。网络用户的增加直接加大了广电收费大厅的工作压力和工作强度，为了进一步提高收费效率，减轻收费人员的劳动强度，方便广大用户交费，在保证网络安全和数据安全的情况下，结合**市建设银行的营业网点都已联网的实际情况，**广电网络与建设银行**分行进行合作，不仅实现了广电网络与建行网络物理上的连接，而且开发应用了银行实时代收费系统。这样，建行各营业网点既可以对有线电视用户缴费信息进行实时查询，又可以对有线电视用户进行实时收费。银行实时代收费系统于2003年元月份投入运行以来，系统运行安全、可靠，有线电视缴费效率较以前有了明显提高，同时也大幅度减轻了广电收费大厅收费人员的工作强度，方便了用户的缴费，取得了较大的社会效益和经济效益。二、网络现状1、**广电收费网络现状**广电收费网络为10/100M自适应的对等局域网，系统配置账务服务器一台（联想万全1600B）和客户机多台，主要完成日常用户缴费；有线电视故障申报和受理；广电稽查查询；清欠办的用户查询；领导对工作日志查询等工作。拓扑结构如下：-1-**广电收费网络拓扑图有线电视用户在不断地增加，并且每年三、四月份是有线电视缴费的高峰期，在收费高峰期，广电收费大厅前时常排起长长的队伍，不但收费人员工作强度大，而且广大用户也多有抱怨，为了解决这个问题，以前通常是临时增设收费工作站，但是不能解决根本问题。于是我们经过多方面的调查、研究、论证，决定利用银行营业网点分布广、安全性高的优势，建立银行实时代收费系统。2、建设银行**分行网络现状建设银行**分行在**市区拥有营业网点30余个，并且各营业网点全市联网，有安全性极高的防火墙系统，网络系统采用路由交换机+客户/服务器模式（C/S）的架构，网络结构和安全性满足我们的需求，并且建设银行**分行的数据网络与河南省建行数据中心网络之间是通过河南广电SDH骨干网来连接，建设银行**分行数据中心与**广电网络机房已经建立了6个2M的透明通道，目前仅使用了1个2M通道，这为建立银行实时代收费系统提供了物理网络上的便利条件。三、银行实时代收费系统的实施方案1、实施原则①安全可靠性原则采用设备冗余、路由冗余、防火墙、权限设置等软硬件技术，提高系统的安全可靠性。②实时性原则保证各营业网点能够实时查询，实时收费，用户缴费信息能够实时上传广电数据服务器。③简单方便原则收费系统要易于操作，功能齐备。2、系统硬件配置目前建设银行**分行与建设银行河南分行数据中心是通过河南广电SDH数据网相联，建设银行**分行数据中心与**广电网络机房已经建立了6个2M的透明通道。如图所示：建设银行**分中心机房与省数据中心连接框架图由图可知：**广电机房与建设银行**分行已经通过一对GK-G01型6×2Mb/S光端机（由广州高科生产）相连接，GK-G01型6×2Mb/S光端机以大规模可编程逻辑器件为核心部分，硬件部分采用了大规模FPGA，集编-2-码、解码、信息插入、告警切换于一体，电路特别简单，整机具有较高的可靠性，此光端机主要特点如下：△提供6个E1接口；△G.703/E1接口同时支持120Ω/平衡和75Ω/非平衡两种阻抗；△硬件电路的高度集成化，整机功耗<10W；△抖动指标优于国标；△E1接口采用数字式时钟恢复电路和数字式平滑锁相电路；△具有完备的集中监控功能和声光警告功能。因为建设银行**分行与省数据中心相连的过程中仅用此光端机6个E1接口中的1个，还有5个E1接口富余，所以我们不必要重新架设光缆路由，只需占用此光端机其余5个E1接口电路中的1路即可解决问题。但考虑到广电收费网络和建行数据网络的安全可靠性，在广电收费局域网出口和建行数据网出口...
