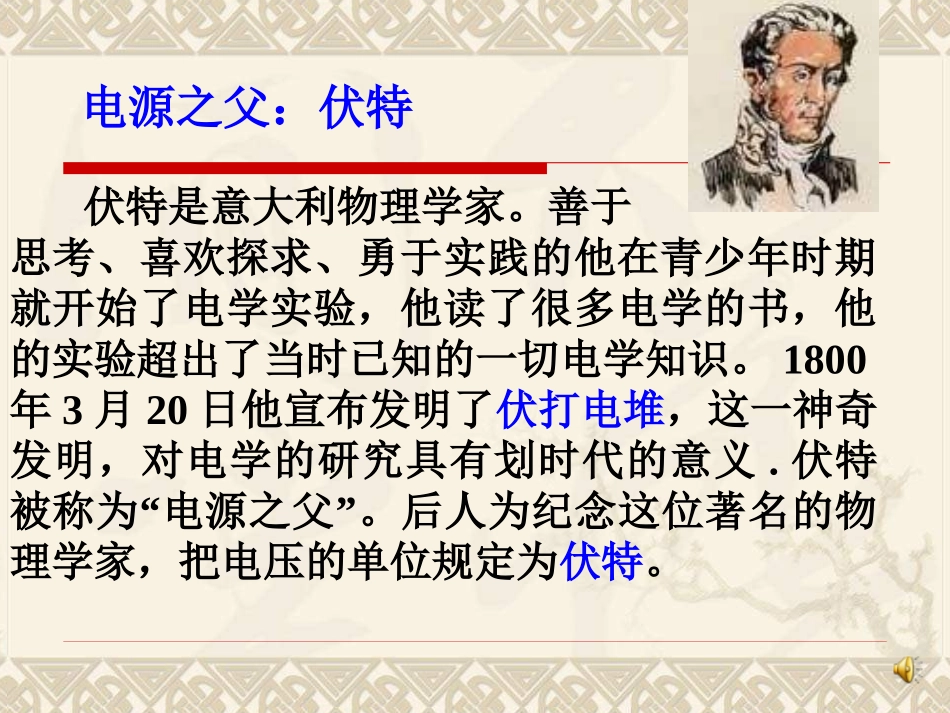

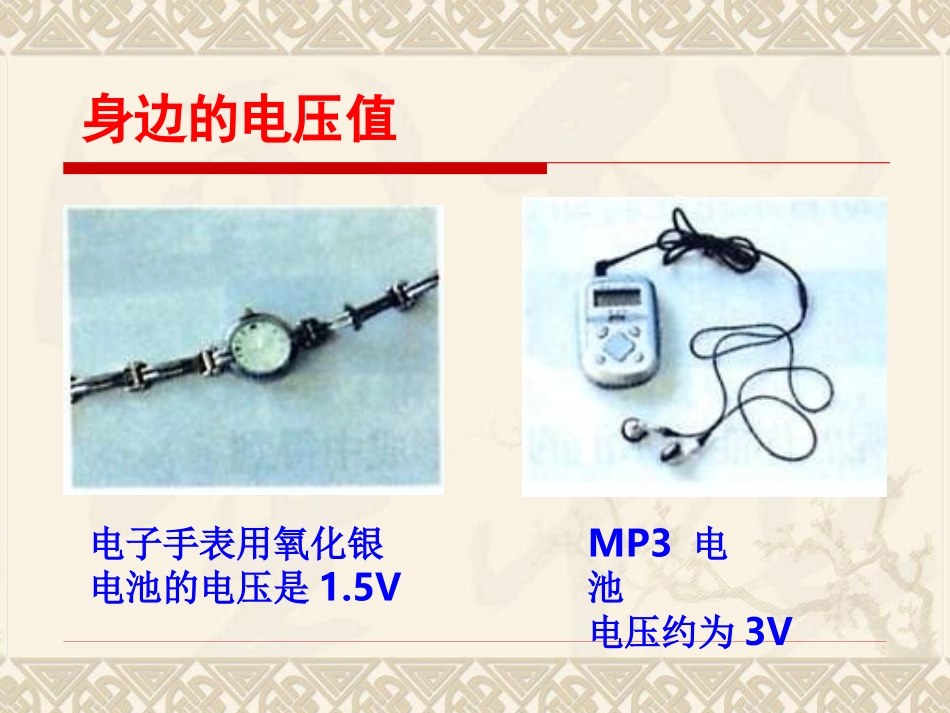

电压电源之父：伏特伏特是意大利物理学家。善于思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。身边的电压值电子手表用氧化银电池的电压是1.5VMP3电池电压约为3V身边的电压值数码相机电池的电压约为4.8V~9V对人体的安全电压一般不高于36V我国家庭用电器正常工作的电压一般是220V身边的电压值蓄电池组串联：6V身边的电压值产生闪电时的电压：104～109V大型发电机：1.5×104V一节干电池：1.5V一个蓄电池：2V家庭电路：220V对人体的安全电压：一般不高于36V几种常见的电压值：观察电压表电压表：外观接线柱量程分度值观察与思考：观察电压表你可以获得哪些信息？电压表应如何使用？电压表在使用时应注意哪些问题？想一想：电压表的使用方法：1、校零：检查电压表的指针是否对准零刻度线，如有偏差，进行较正。2、并联：电压表必须并联在待测电路的两端，应使电流从电压表的“+”接线柱流入，从“－”接线柱流出。3、被测电压的大小不能超出电压表量程。一般先选用大量程进行试触，如电压表的示数在小量程范围内，则改用小量程。使用电压表要做到“一不二要三看清”一不：不能超过电压表的量程；二要：电压表要并联在被测电路两端；电流要从“+”接线柱流入,从“-”接线柱流出；三看清：看清所用的量程；看清分度值；看清指针所指的位置。关于如图所示的电表的下列说法中，不正确的是（）A．它是一个电压表B．它的示数是1.7VC．它的示数可能是8.5VD．它有一个负接线柱和两个正接线柱B如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（）A．图AB.图BC．图CD．图DD下列各图中电压表分别测量的是哪两端电压？图1L2L1V+-L2L1+-L2L1V+-甲乙==丙VU1U2SSSL1两端电压L2两端电压L1L2两端总电压下图是用电压表测灯泡两端电压的电路，其中电压表使用正确是（）A实验探究：小灯泡两端的电压利用你手边的器材连接电路，进行下面的实验：（1）用电压表测量小灯泡发光时两端的电压。（2）用电压表测量小灯泡不发光时两端的电压。把结果记录在表中。（3）比较（1）和（2）两次实验现象及测量结果,你发现了什么？小灯泡的情况电压表示数（V）发光时不发光时方法想一想：电压表、电流表在使用上有哪些相同点和不同点？电压表与电流表(相同点)1、使用前都要校零。2、使用时必须让电流从“+”接线柱流进去，从“－”接线柱流出来。3、被测电流或电压的大小都不能超出电表的量程。序号电流表电压表1并联在电路两端可以与电源直接相连不能与电源直接相连0～3V0～15V两个量程23串联在电路中两个量程0～0.6A0～3A电压表与电流表(不同点)比较一下：如图所示为一个正确的电路图，其中ab是电表，则（）A．ab均为电流表B．ab均为电压表C．a是电流表，b是电压表D．a是电压表，b是电流表D试试看：自制水果电池中考题回顾<1>如果某次电学实验不能正常进行，需要判断干电池是否报废，可取一节干电池，用电压表来测量它的电压，下列步骤中正确的是()①把电压表的正接线柱与干电池的负极接触，负接线柱与正极接触②在刻度盘上读出电压值③选择电压表的量程为3V④把电压表的负接线柱与干电池的负极接触，正接线柱与正极接触⑤选择电压表的量程为15VA．③②①B．①⑤③C．③④②D．①④②Ｃ在用电压表测量电压时，如果不能估计出被测电压的范围，应该先用电压表的大量程进行试触．某次实验中，只知道电压不超过安全电压，所用电压表如图所示．关于试触后的操作，下列说法中正确的是()A．如果示数大于15V，则需调换接线柱重新试触B．如果示数大于15V，则必须换用另一个量程更大的电压表。C．如果示数在3V与15V之间，则需调换接线柱重新试触。D．如果示数小于3V，则必须换用另一个量程更小的电压表。中考题回顾<2>B电压表的使用方法：1、校零：检查电压表的指针是否对准零刻度线，如有偏差，进行较正。2、并联：电压表必须并联在待测电路的两端，应使电流从电压表的“+”...
