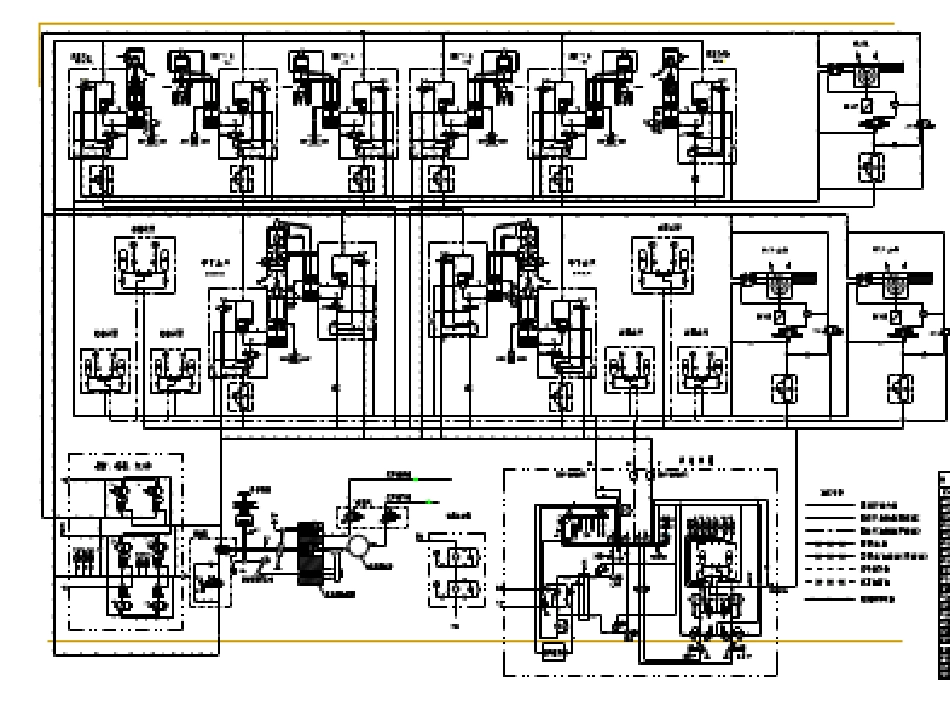

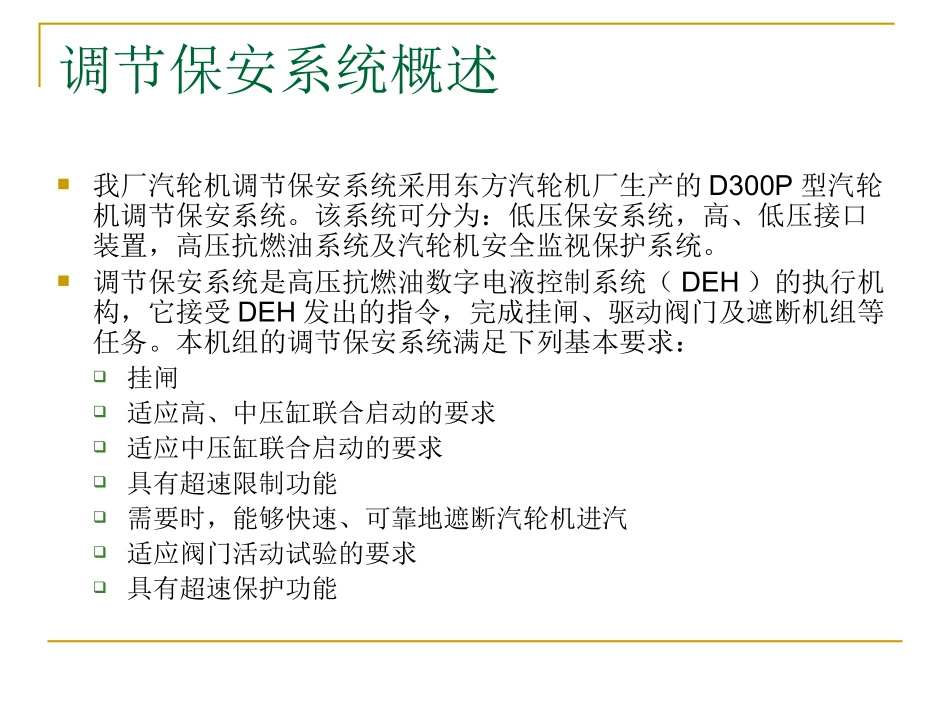

300MW机组调节保安系统讲解仲飞调节保安系统概述我厂汽轮机调节保安系统采用东方汽轮机厂生产的D300P型汽轮机调节保安系统。该系统可分为：低压保安系统，高、低压接口装置，高压抗燃油系统及汽轮机安全监视保护系统。调节保安系统是高压抗燃油数字电液控制系统（DEH）的执行机构，它接受DEH发出的指令，完成挂闸、驱动阀门及遮断机组等任务。本机组的调节保安系统满足下列基本要求：挂闸适应高、中压缸联合启动的要求适应中压缸联合启动的要求具有超速限制功能需要时，能够快速、可靠地遮断汽轮机进汽适应阀门活动试验的要求具有超速保护功能一、抗燃油油站高调门右侧高主（带伺服阀）左侧高主（电磁阀）中压联合汽阀低压保护装置飞环撑钩的脱扣手拉脱扣器紧急遮断阀在连杆的拉动下向右移，切断供油并泄掉高压保安油，关阀停机。撑钩的脱扣由三方面实现：手拉脱扣器、机械停机电磁铁动作、飞环击出打击撑钩；这几方面均可达到停机的目的。弹出飞出复位分解带电！复位反馈挂闸完成失电！遮断、超速模块蓄能器伺服阀伺服阀是四通阀，如图所示，p为压力油来油，T为回油，A与B为去油动机腔室。003系列伺服阀（300MW机组高调、高主），仅用其中的一个通道（A或B），实现三通。见下图：伺服阀滑阀在中间位置。来油通过两侧节流孔进入伺服阀的上部，作用在主滑阀两侧的作用力相等，滑阀不动作，处于中间位置，油动机既不开，也不关。伺服阀在开阀位置。油动机需要开启时，线圈带电，使拨叉向右移动，堵住右侧小孔，使右侧通过节流孔的来油建立起油压，使主滑阀左右两侧失去平衡，滑阀向左移动，导通P和A，油动机充油，阀门开启伺服阀在关阀位置。油动机需要关闭时，线圈反向带电，使拨叉向左移动，堵住左侧小孔，使左侧通过节流孔的来油建立起油压，使主滑阀左右两侧失去平衡，滑阀向右移动，导通T和A，油动机出油，阀门关闭
