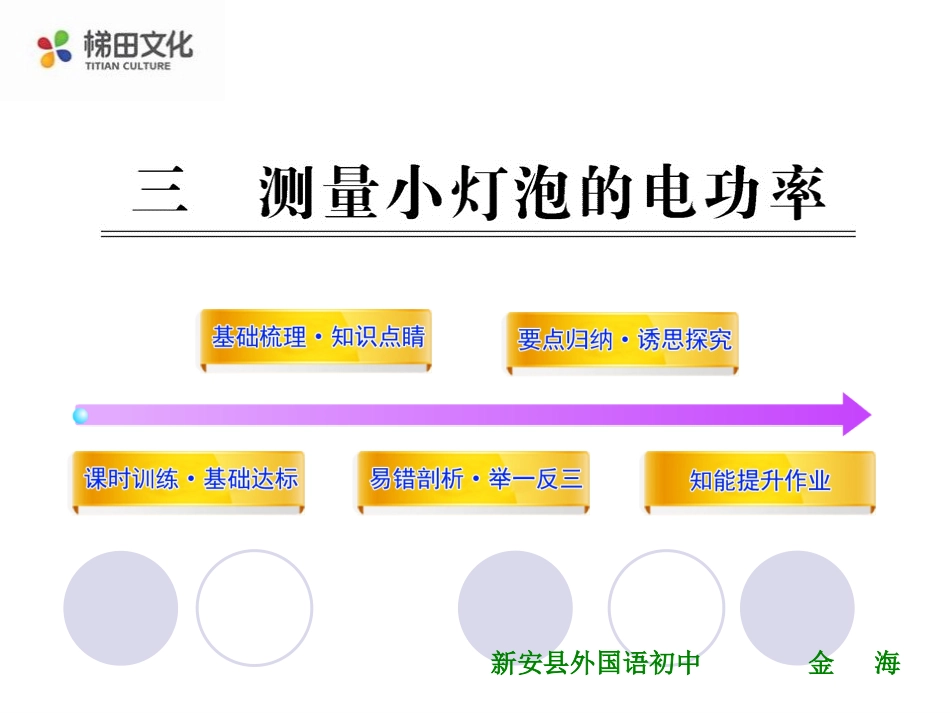

三、测量小灯泡的电功率VIP免费

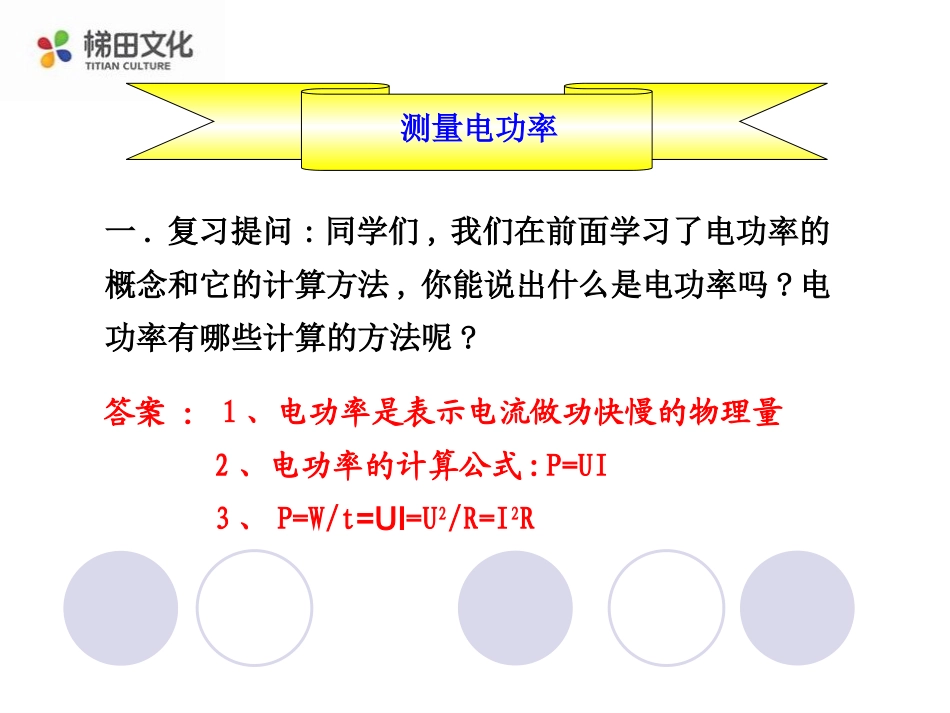

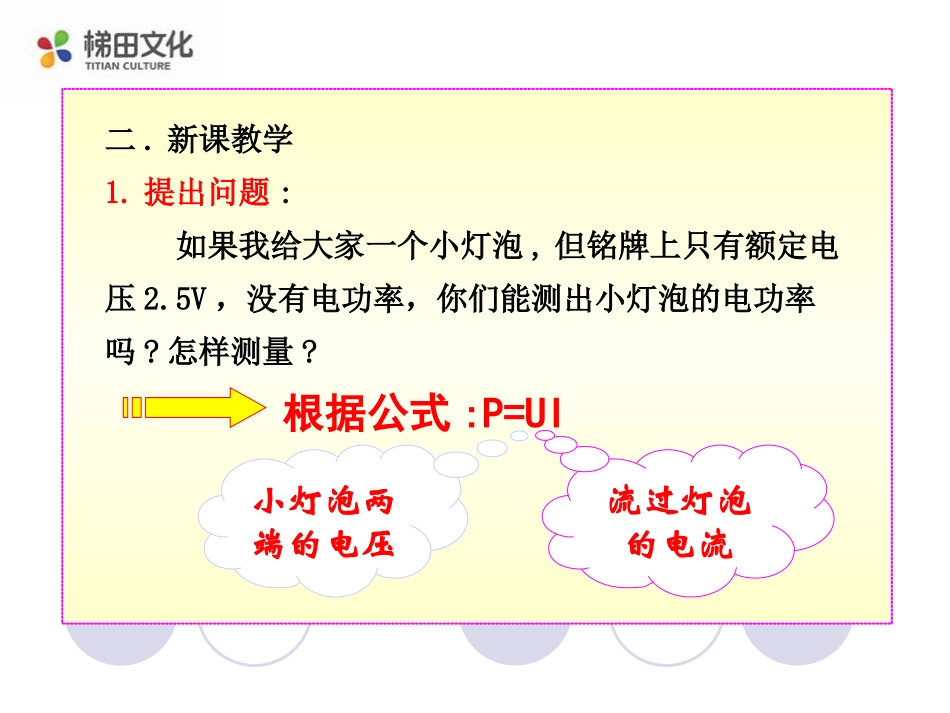

新安县外国语初中金海测量电功率一.复习提问:同学们,我们在前面学习了电功率的概念和它的计算方法,你能说出什么是电功率吗?电功率有哪些计算的方法呢?答案：1、电功率是表示电流做功快慢的物理量2、电功率的计算公式:P=UI3、P=W/t=UI=U2/R=I2R二.新课教学1.提出问题:如果我给大家一个小灯泡,但铭牌上只有额定电压2.5V，没有电功率，你们能测出小灯泡的电功率吗?怎样测量?根据公式:P=UI小灯泡两端的电压流过灯泡的电流2.设计实验：测量小灯泡的电功率a.实验原理：P=UI.b.实验器材：电流表、电压表、滑动变阻器、电源、开关、小灯泡、灯座、导线等.c.实验电路如图：d.实验记录表小灯泡两端的电压电压U/V电流I/A电功率P/W小灯泡明亮程度等于额定电压高于额定电压低于额定电压3.进行实验注意事项:1、滑动变阻器应如何连接？闭合开关前，滑片要放在什么位置？2、电流表和电压表在电路中如何连接？+、-接线柱连接是否正确？量程选择是否适当？4.填写表格实验次数电压U/V电流I/A电功率P/W灯的发光情况11.50.150.225较暗22.00.20.4正常32.50.250.625较亮灯泡两端的实际电压越大，灯泡的实际电功率越大，灯泡越亮.5、实验结论：1、三次实验中哪一次测量的是小灯泡的额定功率？答案：根据额定功率的概念，当小灯泡正常工作时的电功率即为额定功率，所以是第二次实验。实验次数电压U/V电流I/A电功率P/W灯的发光情况11.50.150.225较暗22.00.20.4正常32.50.250.625较亮2.能否根据三次测量数据计算出小灯泡的平均电功率，为什么？答案：不可以.小灯泡的电功率随着它两端电压的改变而改变，是一个变化的量，因此多次测量求平均值毫无意义。3.电源和电压表、电流表的量程应如何选择？答案：所选电源电压应高于小灯泡的额定电压，例如测定额定电压为2.5V的小灯泡的电功率时至少要选两节新的干电池串联使用；电压表的量程要大于小灯泡的额定电压，电流表的量程要大于小灯泡正常工作时的电流.4.本实验电路图，还可以测量电学中的什么物理量？提示：测量小灯泡的电阻。提示：滑动变阻器同时连接下面两个接线柱，使滑动变阻器始终处于最大值。5.若实验中发现，无论怎样调节滑动变阻器，灯泡的亮度始终很暗，电流表和电压表示数不变.其故障是什么？1.在测小灯泡电功率的实验中需要测量的物理量有()A.电压、电阻B.电压、电流C.电流、电阻D.电能、时间三、课堂训练：正确答案：B2.在“测定小灯泡额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察()A.灯泡的发光情况B.变阻器滑片的位置C.电压表的示数D.电流表的示数正确答案：C3.有一灯泡，铭牌如图所示，根据图中所给的信息判断下列说法中正确的是()A.只有在220V的电压下工作时，灯泡的功率才是25WB.灯泡工作时的功率一定是25WC.只要电压高于220V，灯泡一定会被烧坏D.只要电压低于220V，灯泡一定不能工作正确答案：A4.如图所示电路，电源电压恒定，R1为定值电阻，R2为滑动变阻器.闭合开关S后，滑动变阻器滑片P自b向a移动的过程中()A.电流表A的示数变大，电压表V的示数变小B.电流表A的示数变大，电压表V的示数变大C.R1消耗的电功率变小D.电路消耗的总功率不变正确答案：A5.在“测量小灯泡电功率”的实验中，已知小灯泡的额定电压为2.5V，某同学已连接部分电路如图所示.(1)用笔画线代替导线，补充完成图中实验器材的连接(要求：滑动变阻器的滑片向右移动时接入电路的电阻变小).(2)电路正确连接后，闭合开关，移动滑片P，发现灯泡总不亮，且电流表无示数，电压表示数接近3V，则故障原因可能是____________________________________________.(3)排除故障后，当电压表示数为________V时，小灯泡正常发光.此时电流表示数如图所示，其值为________A.小灯泡的额定功率为_________W.灯泡断路2.50.260.656.如图是测量小灯泡(2.5V0.3A)额定电功率的电路，请你把实物电路连接完整.7.如图甲电路所示，电源电压为9V且保持不变，小灯泡标有“6V6W”的字样，小灯泡的电流随电压的变化曲线如图乙.求：当电流表的示数为0.7A时，小灯泡的电功率为多少瓦?正确答案：2.1w8、在“测定2.5V小灯泡功率”的实验中，小红按电路图连接电路，进行实验，测得数据如表所示.请你利用小...
