17.1关于电动机转动的猜想VIP免费

17.1关于电动机转动的猜想_第1页
1/20
17.1关于电动机转动的猜想_第2页
2/20
17.1关于电动机转动的猜想_第3页
3/20

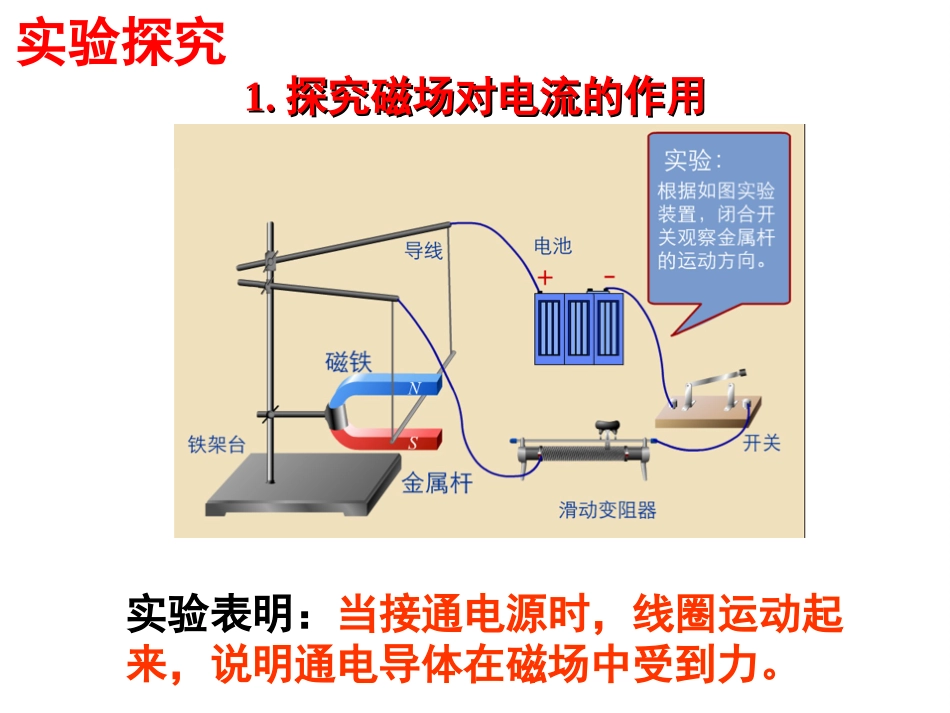

关于电动机转动的猜想程为南1.1.探究磁场对电流的作用探究磁场对电流的作用实验表明:当接通电源时,线圈运动起来,说明通电导体在磁场中受到力。实验探究进行实验:进行实验:进行实验:进行实验:磁场方向不变,改变电流方向,磁场中导体运动方向也发生了改变。闭合开关,原来静止在磁场中的导体发生运动。电流方向不变,改变磁场方向,磁场中导体运动方向发生了改变。NIF甲SI乙FNSIF丙NS结论:通电导体在磁场中受到力的作用,力的方向与电流方向、磁场方向有关。通电线圈可以在磁场里转动过一定角度,但不能持续转动。为什么线圈不能持续转动呢?演示实验通电线圈在磁场中两边受力,但方向相反,发生顺时针转动。当线圈的平面与磁场垂直时,通电线圈受平衡力作用,达到平衡位置。这时由于惯性,线圈还会继续转动。线圈靠惯性越过平衡位置后,磁场力作用的结果使线圈逆时针旋转。通电线圈最后静止在平衡位置。想一想,怎样才能使线圈继续转动下去?改变线圈的受力方向1.改变磁场方向2.改变导体中的电流方向通电线圈受磁场力作用,开始顺时针旋转。通电线圈刚过平衡位置,换向器自动改变线圈中的电流方向。通电线圈转过平衡位置后,在磁场力的作用下继续顺时针转动。换向器的作用二两个铜半环电刷换向器通过换向器可以使线圈中电流每半周改变一次。工作过程应用磁场对通电导体作用原理的应用十分广泛,如电磁式电流仪表和动圈式扬声器(喇叭),以及电动玩具和机器人等,都应用了这一原理。扬声器结构示意图随声音变化的电流通过随声音变化的电流通过扬声线圈,线圈与纸盆扬声线圈,线圈与纸盆都随之振动,就会使扬都随之振动,就会使扬声器发声。声器发声。变化的电流在磁场中受变化的电流在磁场中受到的力是变化的,因此到的力是变化的,因此扬声器发出的声音也会扬声器发出的声音也会变化。变化。通电导体在磁场中受到力的方向,跟电流方向和磁感线方向有关,三者之间的关系,可用左手定则来判定.伸开左手,使大拇指跟其余四个手指垂直,并且都跟手掌在同一平面内,把左手放入磁场中,让磁感线垂直穿入手心,使四个手指所指的方向为电流的方向,那么大拇指所指的方向就是电导体受力的方向.课堂小结电动机通电导体在磁场中受到力的作用施力物体:磁场受力物体:通电导体影响力的方向的因素电流方向电动机实质:电能转化为机械能换向器:结构与作用工作原理磁场方向针对性练习•当线圈转过平衡位置时通过线圈里的电流为0,但线圈仍可转动,其原因是()A.由于线圈的重力作用B.线圈具有惯性C.由于换向器的作用D.受磁场力的作用B•一台组装齐全的直流电动机模型,接通电源后,线圈不转,用手拨动一下转子后,线圈就正常转动起来,则该电动机模型开始不转动的原因可能是()A.线圈正好处于平衡位置B.电刷与换向器接触不良C.磁铁的磁性或线圈中电流不够大D.线圈内断路针对性练习A•电动机在许多家用电器中应用十分广泛,请你列举出三种装有电动机的家用电器的名称_________;___________;________。•小刚学习了直流电动机后,他在家自己装配了一个玩具直流电动机,研究了直流电动机的转向与磁场方向、电流方向的关系后,接着研究影响直流电动机的转速的因素。研究时记录的现象如下表:针对性练习电风扇抽油烟机影碟机次数所用磁铁个数电流(A)转速110.5一般211快320.5较快421很快⑴分析上表记录可推测影响电动机的转速的因素可能是___________、____________。⑵要想使一台直流电动机的转速增大,可采用的方法是()A.增大线圈中的电流B.增加电动机的供电电压C.使磁性增强D.改变磁极的位置电流大小磁场强弱A.B.C
