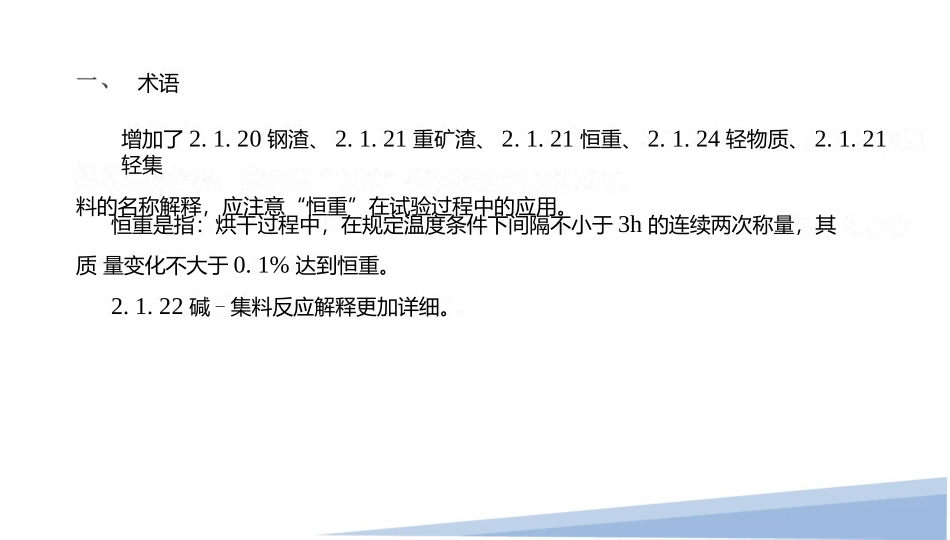

2024年4月10日术语增加了2.1.20钢渣、2.1.21重矿渣、2.1.21恒重、2.1.24轻物质、2.1.21轻集料的名称解释，应注意“恒重”在试验过程中的应用。恒重是指：烘干过程中，在规定温度条件下间隔不小于3h的连续两次称量，其质量变化不大于0.1%达到恒重。2.1.22碱-集料反应解释更加详细。二、集料取样方法增加了集料取样方法1、皮带运输机上取样;2、料堆上取样；mT0301-5锥体状细集料料堆人丁_取样示意阁对于锥体状料堆，当不具备装载机取样时，可选择均匀分布的至少3个坡面进行人工取样。1.按图T0301-5所示，在每个坡面的上1/3、中1/3和下13的三个区域分别选点取样，在各区域取样点数，细集料为1、1、2,粗集料为1、2、3二、集料取样方法取样时，应在取样点稍上位置用木板或金属盘等垂直插入料堆，以减少堆面集料滚落:清除表面材料（厚度不少于集料公称最大粒径2倍）后，在取样点底部用料铲或铁锹垂直插入料堆快速取一份材料。按照上述要求在所有选定坡面各点上取样，取至少十二份（粗集料至少十八份）等量材料组成一组样品。二、集料取样方法3、沥青拌合楼的热料仓取样①取样之前，热料仓为满仓或接近满仓。按一定配比拌和至少3盘集料混合料或单档集料（不加沥青结合料及各添加剂），至集料表面未见裹覆沥青。②按如下方法进行热料仓材料的取样：⑴操作拌和楼，将某一单档热料仓材料排放到拌和锅内，放料宜不少于满锅质量的60%~85%。打开仓门借助装载机进行卸料;料时装载机不得溢料。⑵按上述方法卸料至少四次。第一次卸料废弃;从第二次开始，将材料卸到一处干净的平地上，按3.2.3中2、3方法取一份样品。⑶按前述方法取至少三份等量的材料造成一组样品。二、集料取样方法4、新增料场调查取样法，主要用于料场未正式开采之前勘察、比选等取样进行试验。三、粗集料试验1、T0302-2024粗集料的筛分试验增加对烘箱能力的验证方法2.4烘箱:鼓风干燥箱，恒温105°C±5'C。烘干能力不小于25g/ho烘干能力验证方法:清空烘箱，1L玻璃烧杯盛500g（起始水温为20aC±lDC）放人烘箱，在105°C±5°C烘干4h，计算每个小时水质量损失。应检验烘箱中各支撑架的四角及中部。三、粗集料试验（T0302-2024粗集料的筛分试验）新规范1、当筛余颗粒粒径大于19mm时，筛分过程中允许用手指拨动颗粒，但不得逐颗塞4.6过筛孔。当筛上的颗粒粒径大于37.5mm时，可采用人工转动颗粒逐个确定其可通过的最小筛孔，但不得逐颗塞过筛孔。2、一份试样的筛分损耗率应不大于0.5%3、筛余准确至0.01%，通过率0.1%旧规范1、如果某个筛上的集料过多，影响筛分作业时，可以分两次筛分。当筛余颗粒的粒径大于19_时，筛分过程中允许用手指轻轻拨动颗粒，但不得逐颗塞过孔。2、若损耗率大于0.3%应重新试验三、粗集料试验（T0304-2024粗集料密度及吸水率试验（网篮法））新规范（试样准备）1、将试样浸泡在水中，借助金W丝刷将试样颗粒表面洗刷干净，经多次漂洗至水清澈为止。清洗过程中不得散失颗2、样品不得采用烘干处理。经过拌和楼等加热后的样品，试验之前，应室温条件下放置不少于12h。旧规范（试样准备）1、将每一份集料试样浸泡在水中，并适当搅动，仔细洗去附在集料表面的尘土和石粉，经多次漂洗干净至水完全清澈为止。清洗过程中不得散失集料颗粒。2、三、粗集料试验（T0304-2024粗集料密度及吸水率试验（网篮法））1、浸水24h土0,5h（可在室温下浸水后，再移人23°C+2°C恒温水槽继续浸水。其屮恒温水槽浸水不少于2h）。2、试验过程屮水槽水稳稳定在23°C+2°C3、如果擦拭过干，则放人水中浸泡约30min,再次擦拭。4、当一份试样较多时，可分成两小份或数小份，按照以上步骤分别试验，然后合并计算。5、对于再生集料、业矿渣集料、轻集料等材料，若两份试样的允许误差不满足要求，可再取两份试样进行试验，直接取四份试样的测定值算术平均值作为试验结果。新规范（试验步骤）旧规范（试验步骤）1、在室温下保持浸水24h。2、调节水温在15°C-25°C范围内。三、粗集料试验（T0309-2005粗集料堆积密度及空隙率试验）将样品缩分出试样两份，每一份试样的质量应满足填满容量简所需质量的120%〜150%:105°C+5°C烘干至恒重，并冷却至室温...
