变压器巡视检查课件VIP免费

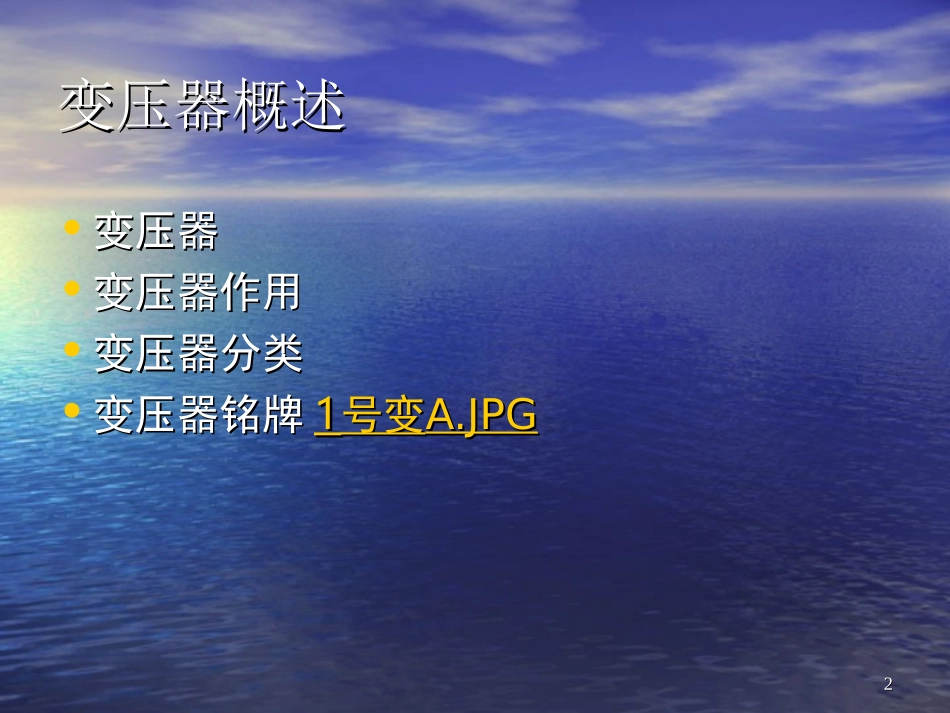

11变压器巡视检查22变压器概述变压器概述•变压器变压器•变压器作用变压器作用•变压器分类变压器分类•变压器铭牌变压器铭牌11号变号变A.JPGA.JPG33一、变压器整体结构介绍44556699101011111212131314141515161617171818二、变压器油枕19191.1.变压器油的运行要求：变压器油的运行要求：•水分是油氧化过程的主要催化剂，直接导水分是油氧化过程的主要催化剂，直接导致绝缘性能下降并会促使油老化，影响设致绝缘性能下降并会促使油老化，影响设备运行的可靠性和使用寿命。备运行的可靠性和使用寿命。•油受到氧化和金属元素对油品氧化的催化油受到氧化和金属元素对油品氧化的催化作用，使油产生酸性氧化产物和油泥。酸作用，使油产生酸性氧化产物和油泥。酸性氧化产物腐蚀金属，又使油中的金属含性氧化产物腐蚀金属，又使油中的金属含量增加，加速油的氧化。量增加，加速油的氧化。•酸、碱、硫、灰分等杂质含量越低越好，酸、碱、硫、灰分等杂质含量越低越好，以尽量避免它们对绝缘材料、导线、油箱以尽量避免它们对绝缘材料、导线、油箱等的腐蚀。等的腐蚀。20202.变压器油枕工作原理和作用2121•变压器运行时产变压器运行时产生热量，使变压生热量，使变压器油膨胀，储油器油膨胀，储油柜中变压器油上柜中变压器油上升，温度低时下升，温度低时下降。降。•储油柜使变压器储油柜使变压器油与空气接触面油与空气接触面较少，减缓了变较少，减缓了变压器油的氧化过压器油的氧化过程及吸收空气中程及吸收空气中的水分的速度。的水分的速度。22223.3.油枕油枕•油枕内采用密封的办法来减小油与大气的接触面积，油枕内采用密封的办法来减小油与大气的接触面积，一般有胶囊袋密封、隔膜式密封和金属膨胀式一般有胶囊袋密封、隔膜式密封和金属膨胀式33种方种方式。式。•胶囊式油枕是在油枕的内壁增加一个胶囊袋，胶囊袋胶囊式油枕是在油枕的内壁增加一个胶囊袋，胶囊袋内部经过呼吸器及其连管与大气相通，胶囊袋的底面内部经过呼吸器及其连管与大气相通，胶囊袋的底面紧贴地浮在油枕内油面上，使胶囊袋与油面之间没有紧贴地浮在油枕内油面上，使胶囊袋与油面之间没有空气。空气。•隔膜式油枕是在油枕的中间法兰处安装密封隔膜。隔膜式油枕是在油枕的中间法兰处安装密封隔膜。•变压器油面通过呼吸器和空气的接触，可以防止外界变压器油面通过呼吸器和空气的接触，可以防止外界的湿气、杂质等进入主变内部，使主变能保持一定的的湿气、杂质等进入主变内部，使主变能保持一定的干燥程度。当油面随温度变化时，胶囊袋也随着膨胀干燥程度。当油面随温度变化时，胶囊袋也随着膨胀和压缩和压缩((隔膜、膨胀金属也随着张驰隔膜、膨胀金属也随着张驰))，起到了呼吸，起到了呼吸作用。作用。23234.放气塞储油柜的补油①进行胶囊排气，打开储油柜上部排气孔，对储油柜注油，直至排气孔出油。②从变压器下部油阀排油，此时空气经吸湿器自然进入储油柜胶囊内部，使油位计指示正常油位为止。5.有载调压油枕单独的油位表、呼吸器、瓦斯继电器，和主变的油是不连通的。主要是因为有载调压装置的油工况比较恶劣，油质较主油箱油质差。24246.6.油位表：油位应与温度相对应油位表：油位应与温度相对应7.7.油位表指示油位不正常的处理油位表指示油位不正常的处理•变压器油位因温度上升有可能高出油位指变压器油位因温度上升有可能高出油位指示极限，经查明不是假油位所致时，则应示极限，经查明不是假油位所致时，则应放油，使油位降至与当时油温相对应的高放油，使油位降至与当时油温相对应的高度，以免溢油。度，以免溢油。8.8.变压器渗漏油巡视：渗油部位有灰尘，事变压器渗漏油巡视：渗油部位有灰尘，事故泄油池相应的鹅卵石有油迹。故泄油池相应的鹅卵石有油迹。2525三、硅胶呼吸器26261.呼吸器结构：连管固定螺栓玻璃罩底座油封27272.2.硅胶的作用硅胶的作用•含有水分的空气要经过呼吸含有水分的空气要经过呼吸器进入油枕，水分被硅胶吸器进入油枕，水分被硅胶吸收，以减少进入空气中的水收，以减少进入空气中的水分含量，降低变压器油中水分含量，降低变压器油中水分含量和氧化速度。分含量和...
