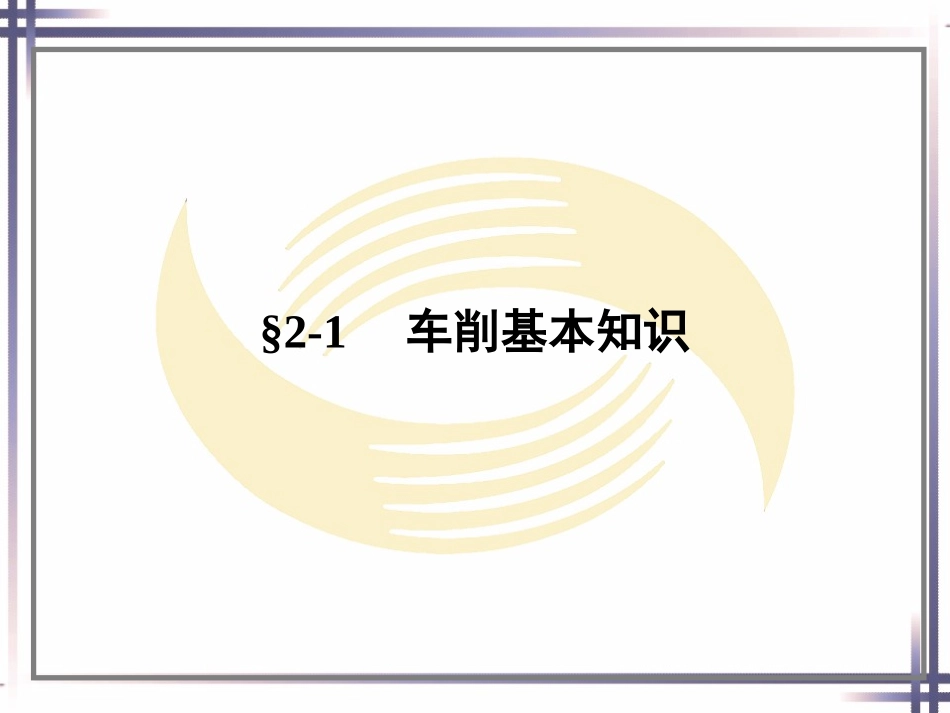

第二章车削第二章车削§2-1车削基本知识§2-2车刀§2-3工件装夹§2-4车台阶轴§2-5车圆锥台§2-6车三角形螺纹§2-7车套类零件§2-8车削质量分析§2-1车削基本知识一、车床工作的基本内容车床主要用来加工带有回转表面的零件。二、车床各部分的名称及作用CA6140型车床各部分名称１—主轴箱２—刀架３—冷却、照明装置４—尾座５—床身６、11—床脚７—丝杠８—操纵杆９—溜板箱10—光杠11—进给箱13—交换齿轮箱1.床身床身用于连接车床上的各个部件。床身上表面有导轨，用来引导床鞍和尾座的移动。导轨2.主轴箱主轴箱内装有变速机构和主轴等。主轴箱的正面有变速手柄。电动机的动力经带传动传递到主轴箱，通过操纵变速手柄，可改变变速机构的传动路线，使主轴获得加工时所需的不同转速。主轴箱3.交换齿轮箱交换齿轮箱在主轴箱的左侧，内有交换齿轮，主轴箱的运动通过交换齿轮箱传递到进给箱。交换齿轮箱4.进给箱进给箱内装有进给变速机构，通过改变进给箱上手柄的位置，可使丝杠、光杠得到不同的转速，从而使车刀的移动获得不同的进给量或螺距。进给箱5.光杠、丝杠将进给箱的运动传给溜板箱是由光杠和丝杠完成的。丝杠和光杠6.溜板箱溜板箱可把光杠或丝杠的运动传给刀架。7.床鞍床鞍与溜板箱相连接，可带动车刀沿床身上的导轨做纵向移动。8.中滑板中滑板与床鞍相连接，可带动车刀沿床鞍上的导轨做横向移动。9.分度盘分度盘与中滑板相连接，松开前后的锁紧螺母，可将小滑板扳转一定角度，转盘上有指示扳转角度大小的刻度。10.小滑板小滑板通过分度盘与中滑板相连接，可沿分度盘上的导轨做短距离移动。当分度盘导轨相对于床身导轨扳过一定角度时，转动小滑板手柄，可带动车刀做斜向移动。转动小滑板手柄常用于车削带有锥度的工件。11.刀架刀架用于装夹车刀，它有四个装刀位置，松开刀架上的锁紧手柄后，可调整刀架的装刀位置与角度。12.尾座尾座安装在车床导轨上。13.床脚床脚用于支撑床身，并与地基相连。14.其他附件溜板箱、床鞍、中滑板、分度盘、小滑板三、车床的传动车床主轴运动的动力是由电动机提供的。电动机输出的动力经带传动传给主轴箱。变换主轴箱外手柄的位置，可使箱内不同的齿轮啮合，从而使主轴得到不同的转速。主轴通过卡盘带动工件做旋转运动。此外，主轴的旋转运动通过交换齿轮箱、进给箱、丝杠或光杠、溜板箱的传动，使刀架上的刀具做纵向或横向直线进给运动。卧式车床的传动路线ａ）示意图ｂ）传动系统框图四、车床手柄的操作1.主轴变速手柄的操作主轴的变速机构装在主轴箱内，变速手柄在主轴箱的前面板上。操作时通过扳动变速手柄，带动主轴箱内的滑移齿轮，以改变传动路线，使主轴得到不同的转速。主轴变速手柄操作变速手柄时应注意以下几点：（1）变速时要求先停机，若在车床转动时变速，容易将齿轮轮齿打坏。（2）变速时，手柄要扳到位，否则会出现“空挡”现象，或由于齿轮在齿宽方向上没有全部进入啮合，降低了齿轮的啮合强度，容易导致齿轮的损坏。（3）变速时若齿轮的啮合位置不正确，手柄难以扳到位，此时，可边用右手转动车床卡盘边用左手扳动手柄，直到将手柄扳动到位为止。2.进给箱手柄的操作通过操作进给箱手柄，可改变车削时的进给量或螺距。进给箱手柄在进给箱的前面板上。进给箱的上表面有一个标有进给量及螺距的表格，调节进给量时，可先在表格中查到所需的数值，再根据表中的提示配换交换齿轮，并将手柄逐一扳动到位即可。进给箱手柄3.溜板箱手柄的操作溜板箱上一般有纵向、横向自动进给手柄，开合螺母手柄和床鞍移动手柄。自动进给手柄4.刻度盘手柄的操作车床的中滑板、小滑板均有刻度盘手柄，刻度盘安装在进给丝杆的轴头上，转动刻度盘手柄，可带动车刀移动。中滑板刻度盘手柄用于调整背吃刀量，小滑板刻度盘手柄用于调整轴向尺寸和车锥度。刻度盘车削外圆时，手柄向顺时针方向转动，车刀向中心移动为进刀；手柄向逆时针方向转动，车刀远离中心为退刀。加工内孔时正好相反。消除刻度盘空行程的方法ａ）要求手柄转至刻度20，但转过头ｂ）错误（直接退至刻度20）ｃ）正确（反转约一周后再转至所需位置刻度20）§2-2车刀车刀的类型与用途１—45...
