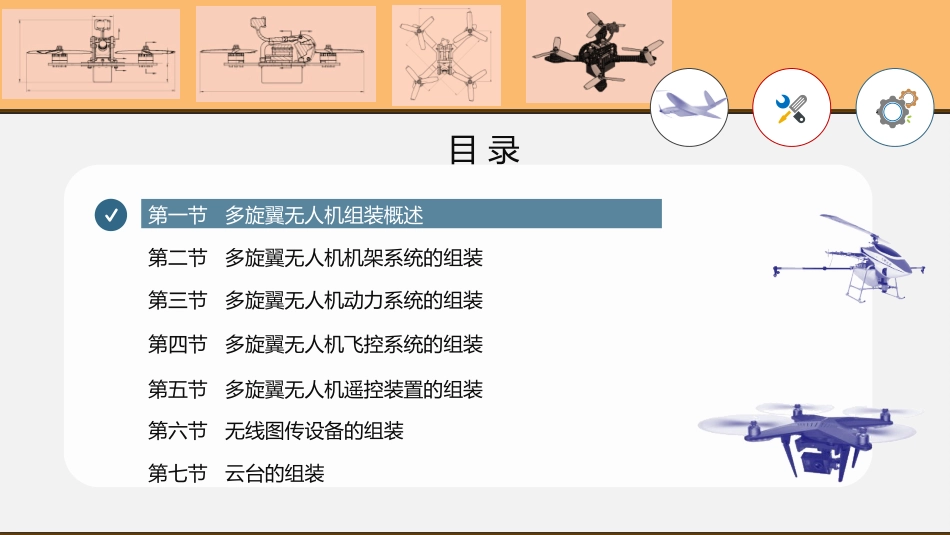

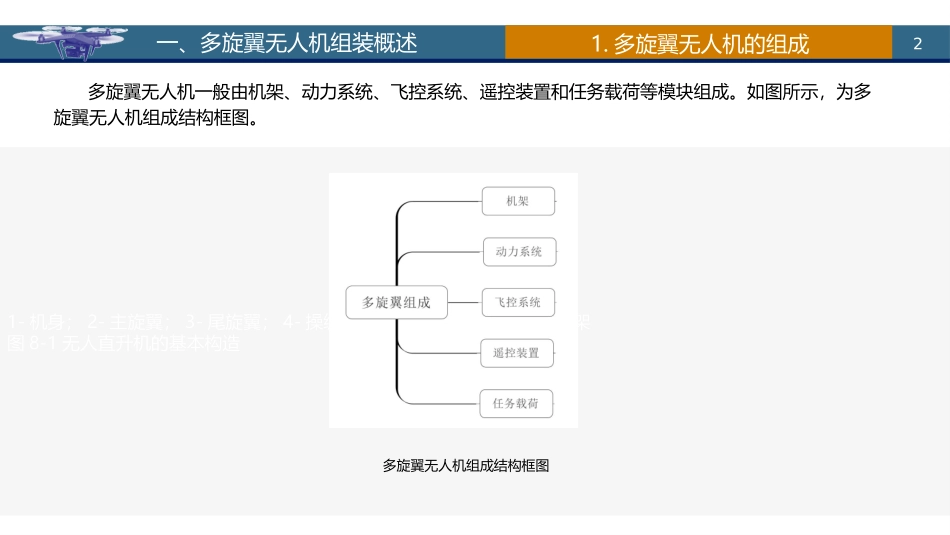

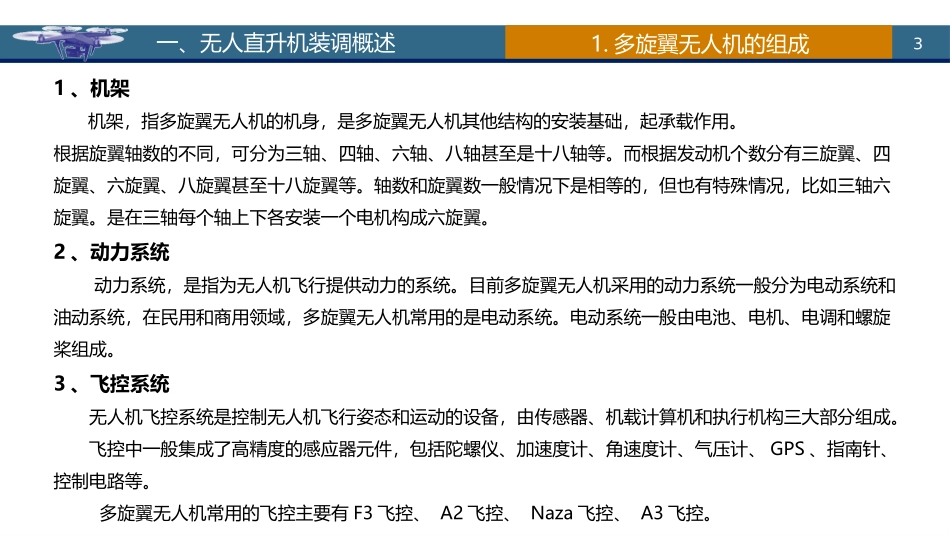

1目录第一节多旋翼无人机组装概述第二节多旋翼无人机机架系统的组装第三节多旋翼无人机动力系统的组装第四节多旋翼无人机飞控系统的组装第五节多旋翼无人机遥控装置的组装第六节无线图传设备的组装第七节云台的组装21-机身；2-主旋翼；3-尾旋翼；4-操纵系统；5-动力系统；6-起落架图8-1无人直升机的基本构造一、多旋翼无人机组装概述1.多旋翼无人机的组成多旋翼无人机一般由机架、动力系统、飞控系统、遥控装置和任务载荷等模块组成。如图所示，为多旋翼无人机组成结构框图。多旋翼无人机组成结构框图3一、无人直升机装调概述1、机架机架，指多旋翼无人机的机身，是多旋翼无人机其他结构的安装基础，起承载作用。根据旋翼轴数的不同，可分为三轴、四轴、六轴、八轴甚至是十八轴等。而根据发动机个数分有三旋翼、四旋翼、六旋翼、八旋翼甚至十八旋翼等。轴数和旋翼数一般情况下是相等的，但也有特殊情况，比如三轴六旋翼。是在三轴每个轴上下各安装一个电机构成六旋翼。2、动力系统动力系统，是指为无人机飞行提供动力的系统。目前多旋翼无人机采用的动力系统一般分为电动系统和油动系统，在民用和商用领域，多旋翼无人机常用的是电动系统。电动系统一般由电池、电机、电调和螺旋桨组成。3、飞控系统无人机飞控系统是控制无人机飞行姿态和运动的设备，由传感器、机载计算机和执行机构三大部分组成。飞控中一般集成了高精度的感应器元件，包括陀螺仪、加速度计、角速度计、气压计、GPS、指南针、控制电路等。多旋翼无人机常用的飞控主要有F3飞控、A2飞控、Naza飞控、A3飞控。1.多旋翼无人机的组成4一、无人直升机装调概述4、遥控装置遥控装置一般指地面上可以对无人机发出指令以及接受无人机传回信息的设备，它的硬件可以是一个遥控器，也可以是一部手机，或一台笔记本电脑。在多旋翼无人机的应用中，遥控器是最常见的的一种遥控装置。遥控器集成了数传电台，通过控制摇杆的舵量向无人机发出控制信号，以此实现对无人机的控制。遥控器分美国手和日本手，区别在于一个是左手油门一个是右手油门。通常遥控器可以控制无人机飞行姿态如俯仰运动、滚转运动、偏航运动和控制油门增减无人机飞行动力。5、任务载荷任务载荷，是指装备到无人机上用以实现无人机飞行所要完成的特定任务的设备、仪器和分系统，统称为无人机的任务载荷。无人机系统升空执行任务，通常需要搭载任务载荷。任务载荷一般与侦察、武器投射、通信、遥感或货物有关。无人机的设计通常围绕所应用的任务载荷进行。常用的任务载荷有图传及云台：（1）图传，是指无线图像传输，提供机载设备的无线图像系统的数据链路通道，负责记载图像采集数据实时无损/有损地传输到地面接收设备上，供实时观察和存储，以及图像分析等后续工作。（2）云台，是指安装、固定摄像机的支撑设备，主要的作用是防止拍摄画面抖以及控制云台转动角度改变拍摄角度。1.多旋翼无人机的组成5一、无人直升机装调概述1-机架；2-电机；3-GPS；4-螺旋桨；5-飞控；6-接收机；7-电调；8-图传；9-分电板；10-云台相机；11-电池；12-遥控器多旋翼无人机硬件清单1.多旋翼无人机的组成6一、无人直升机装调概述多旋翼无人机组装步骤2.组装步骤组装步骤多旋翼无人机的内部结构相对简单，组装的过程有很多相似性，建议一般的组装步骤为：•机架的组装•动力系统的组装•飞控系统的组装•遥控装置的组装和任务载荷的组装等在不影响飞行性能的前提下，部分组装顺序可适当调整，不同的多旋翼无人机产品，其组装步骤可能会要求两个或两个以上的系统并行组装。7目录第一节多旋翼无人机组装概述第二节多旋翼无人机机架系统的组装第三节多旋翼无人机动力系统的组装第四节多旋翼无人机飞控系统的组装第五节多旋翼无人机遥控装置的组装第六节无线图传设备的组装第七节云台的组装8二、多旋翼无人机机架系统的组装机架，通常由机臂、中心板和脚架等部分组成。1、旋翼轴数按旋翼轴数分类一般分为四旋翼无人机、六旋翼无人机和八旋翼无人机等。按旋翼轴数分类1.机架简介9二、多旋翼无人机机架系统的组装2、机架轴距轴距是指机架对角线两个电机或者桨叶中心的距离，机架按轴距一般分...
